Qixingfornece oSelo mecânico de múltiplas molas M7Npara aplicações de bombas industriais que exigem vedação de eixo confiável, flexibilidade dimensional e opções de materiais. Projetado para tamanhos de eixo de 14 mm a 100 mm, o M7N suporta temperaturas de -20°C a +190°C, pressões de até 1,2 MPa e velocidades de deslizamento de até 15 m/s. Sua estrutura de vedação secundária com anel de vedação o torna adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
O selo mecânico multimola M7N é uma solução prática de vedação para bombas usadas no manuseio de água, transferência de fluidos industriais, serviços de petróleo e equipamentos de processo em geral. Sua estrutura rotativa com mola, vedação secundária com anel de vedação, ampla faixa de tamanhos métricos e múltiplas combinações de materiais permitem que os engenheiros configurem a vedação de acordo com as condições operacionais. Para aplicações de substituição, entretanto, selecionar a vedação correta requer mais do que combinar o diâmetro do eixo. Dimensões radiais, comprimentos de instalação axial, roscas de fixação, configuração da sede, meio, temperatura, pressão e velocidade devem ser verificados antes da produção ou compra.
Índice
- O que é um selo mecânico multimola M7N?
- Quais são os principais recursos do design M7N?
- Quais são as principais especificações técnicas?
- Como os materiais de vedação devem ser selecionados?
- Onde o M7N pode ser usado?
- Como você seleciona o tamanho M7N correto?
- O que os compradores devem verificar em projetos de substituição?
- Por que trabalhar com Qixing para selos M7N?
- Perguntas frequentes
- Como você pode solicitar uma solução M7N?

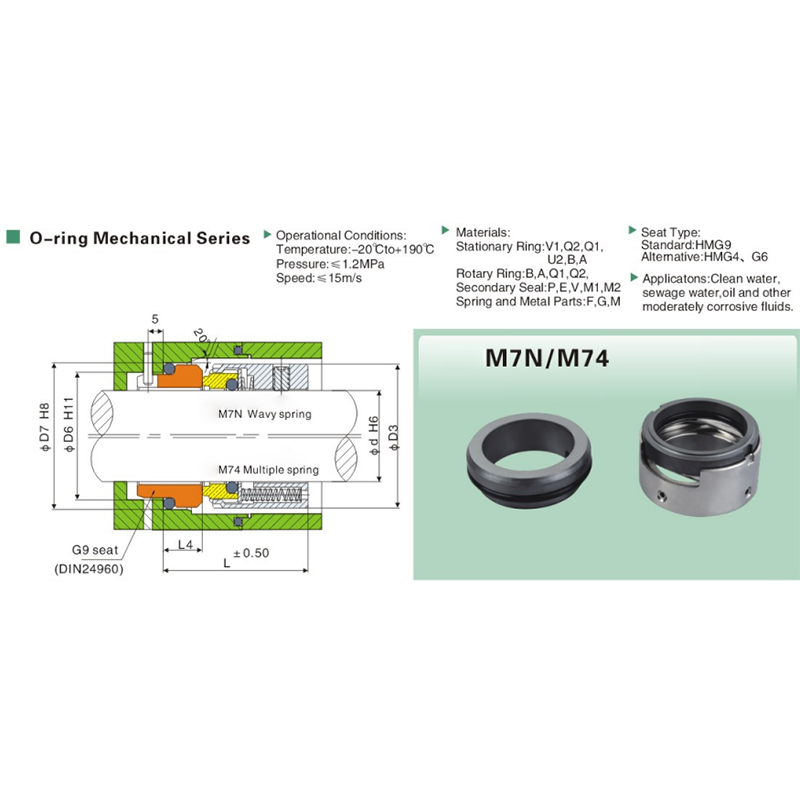

O que é um selo mecânico multimola M7N?
Um selo mecânico multimola M7N é um selo mecânico O-ring projetado para evitar que o fluido do processo escape ao longo do eixo rotativo de bombas industriais. Ao contrário de uma junta estática simples, um selo mecânico mantém contato controlado entre as faces de vedação rotativas e estacionárias enquanto permite que o eixo gire.
O projeto M7N usa uma estrutura de vedação rotativa acionada por mola com um O-ring como elemento de vedação secundário. Esta configuração é útil para equipamentos industriais em geral porque combina uma construção compacta com uma ampla gama de tamanhos e combinações de materiais disponíveis.
De acordo com oEspecificações do produto M7N, a série abrange diâmetros de eixo de 14 mm a 100 mm. Esta linha oferece aos fabricantes de bombas e às equipes de manutenção diversas opções ao especificar uma substituição ou integrar uma vedação em novos equipamentos.
Quais são os principais recursos do design M7N?
Ampla faixa de tamanho de eixo métrico
A série M7N está disponível para diâmetros de eixo entre 14 mm e 100 mm. Isto torna a série aplicável a uma ampla variedade de configurações de bombas industriais, desde que as demais dimensões de instalação sejam compatíveis.
Estrutura de vedação com mola
A estrutura rotativa acionada por mola ajuda a manter o contato da face de vedação durante a rotação normal do eixo. As condições corretas de instalação e operação continuam essenciais porque pressão, temperatura, velocidade, movimento do eixo ou desalinhamento excessivos podem afetar o desempenho do selo mecânico.
Várias opções de assento
O G9 é especificado como assento estacionário padrão, enquanto o G6 e o G4 estão disponíveis como configurações alternativas de assento. O assento deve ser selecionado de acordo com a disposição real do equipamento, em vez de assumir que cada tamanho M7N usa a mesma configuração de instalação.
Múltiplas Combinações de Materiais
O M7N suporta diferentes códigos de materiais para anéis estacionários, anéis rotativos, vedações secundárias, molas e componentes metálicos. Isto proporciona flexibilidade quando a vedação deve operar com diferentes fluidos ou sob diferentes condições de temperatura e pressão.
Quais são as principais especificações técnicas?
Compreender o envelope operacional é essencial antes de especificar um selo M7N. A tabela a seguir resume as principais especificações publicadas para a série:
| Item | Especificação M7N |
|---|---|
| Tipo de produto | Selo mecânico de múltiplas molas M7N |
| Estrutura de vedação | Selo mecânico O-ring |
| Diâmetro do eixo | 14–100 mm |
| Temperatura operacional | -20°C a +190°C |
| Pressão Máxima de Operação | 1,2 MPa |
| Velocidade máxima de deslizamento | 15m/s |
| Assento Estacionário Padrão | G9 |
| Assentos estacionários alternativos | G6/G4 |
| Mídia Típica | Água limpa, água de esgoto, óleo, fluidos moderadamente corrosivos |
Esses valores definem a faixa operacional declarada, mas não devem ser tratados como um substituto para a revisão de engenharia específica da aplicação. Quando uma bomba opera perto dos limites superiores, a combinação completa de fluido, pressão, temperatura, velocidade, condições do eixo e materiais de vedação deve ser avaliada.
Como os materiais de vedação devem ser selecionados?
A seleção do material é uma das considerações mais importantes ao solicitar um selo mecânico. A mesma geometria de vedação pode exigir diferentes combinações de materiais dependendo do meio bombeado e das condições operacionais.
Para a série M7N, os códigos de materiais disponíveis incluem:
- Anéis estacionários:V1, Q1, Q2, U2, B, A
- Anéis rotativos:B, A, Q1, Q2
- Selos secundários:P, E, V, M1, M2
- Molas e peças metálicas:F, G, M
Em vez de escolher um material apenas porque é comumente usado, os compradores devem fornecer o meio operacional real e as condições do processo. Água, esgoto, óleo e fluidos moderadamente corrosivos podem impor requisitos muito diferentes nas faces de vedação e nos elastômeros.
Onde o M7N pode ser usado?
O selo mecânico multimola M7N destina-se a aplicações de bombas industriais onde é necessária uma vedação confiável do eixo. Os ambientes de serviço típicos incluem:
- Sistemas de bombeamento de água limpa
- Equipamento de esgoto e águas residuais
- Bombas industriais de transferência de óleo
- Sistemas gerais de circulação de fluidos
- Bombas de processo industrial
- Projetos de manutenção e substituição de bombas
- Novo equipamento de bomba que requer selos mecânicos métricos
Para aplicações em esgoto, óleo ou moderadamente corrosivas, os compradores devem fornecer informações sobre a composição real do fluido. A temperatura e as condições operacionais podem influenciar se uma determinada combinação de face e vedação secundária é apropriada.
Como você seleciona o tamanho M7N correto?
Um dos erros de compra mais comuns é selecionar um selo mecânico apenas de acordo com o diâmetro do eixo. O diâmetro do eixo identifica o tamanho básico do M7N, mas não confirma se a vedação se ajustará fisicamente à bomba.
Antes de fazer um pedido, verifique as seguintes dimensões e informações operacionais:
- Diâmetro do eixo d:estabelece o tamanho básico do selo.
- D3, D2 e D1:verifique o espaço de instalação radial.
- d1 e M:confirme o arranjo de fixação e a rosca.
- L1, L2, L3 e L5:verifique o comprimento de instalação axial.
- Assento estacionário:confirme se G9, G6 ou G4 é necessário.
- Meio de trabalho:suporta a seleção de materiais.
- Temperatura, pressão e velocidade:confirme a compatibilidade operacional.
Para projetos de substituição complexos, fornecer um selo antigo, um desenho dimensional ou fotografias nítidas pode melhorar significativamente a precisão da correspondência.
O que os compradores devem verificar em projetos de substituição?
O trabalho de substituição requer verificação dimensional porque duas vedações com o mesmo diâmetro de eixo podem ter requisitos de instalação diferentes. A lista de verificação a seguir pode ajudar as equipes de compras e manutenção a preparar uma consulta precisa:
| Ponto de verificação | Informações a serem fornecidas | Propósito |
|---|---|---|
| Tamanho Básico | Diâmetro do eixo d | Identifica o tamanho básico do M7N |
| Ajuste Radial | D3/D2/D1 | Confirma o espaço de instalação disponível |
| Arranjo de fixação | d1/M | Verifica a compatibilidade da correção |
| Ajuste Axial | L1/L2/L3/L5 | Confirma o comprimento da instalação |
| Meio Operacional | Fluido real | Suporta seleção de materiais |
| Dever Operacional | Temperatura/pressão/velocidade | Verifica a adequação da aplicação |
| Selo Existente | Foto/amostra/desenho | Melhora a verificação de substituição |
Esta abordagem é particularmente útil quando a marcação de identificação do selo original está incompleta ou quando uma equipe de manutenção está substituindo um selo de uma bomba mais antiga.
Por que trabalhar com Qixing para selos M7N?
Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd., fornece selos mecânicos para compradores industriais e aplicações de substituição. Para projetos M7N, sua fábrica pode revisar requisitos dimensionais, configurações de assentos, combinações de materiais e condições operacionais antes da produção.
Para compradores que buscam um selo mecânico multimolas, o valor da comunicação técnica vai além da simples obtenção de um orçamento. Fornecer informações precisas sobre o equipamento permite ao fornecedor verificar a vedação em relação à aplicação real e reduzir o risco de incompatibilidade dimensional.
Qixing também oferece suporte a serviços personalizados e correspondência baseada em amostras. Para requisitos de substituição, os compradores podem fornecer dimensões do eixo, desenhos de instalação, fotografias ou uma amostra de vedação existente juntamente com as condições operacionais.
Perguntas frequentes
Quais tamanhos de eixo estão disponíveis para o selo mecânico Multi Spring M7N?
A série M7N cobre diâmetros de eixo de 14 mm a 100 mm.
Qual é a faixa de temperatura do M7N?
A faixa de temperatura operacional indicada é de -20°C a +190°C.
Qual é a classificação de pressão máxima?
A pressão operacional máxima especificada para o M7N é 1,2 MPa.
Qual é a velocidade máxima de deslizamento?
A velocidade máxima de deslizamento indicada é de 15 m/s.
Qual assento estacionário é padrão?
O G9 é o assento estacionário padrão, enquanto o G6 e o G4 estão disponíveis como configurações alternativas.
Quais fluidos o M7N pode suportar?
As aplicações típicas incluem água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. A seleção final do material deve ser baseada no meio real e nas condições operacionais.
Posso selecionar um M7N apenas de acordo com o diâmetro do eixo?
Não. O diâmetro do eixo determina o tamanho básico, mas D3, D2, D1, d1, L1, L2, L3, L5, rosca de fixação M e configuração da sede também devem ser verificados.
O Qixing pode corresponder a um selo mecânico existente?
Sim. Qixing pode revisar uma amostra, fotografia ou desenho dimensional existente junto com as condições operacionais da bomba para apoiar a correspondência de substituição.
Que informações devo enviar ao solicitar um orçamento?
Forneça o diâmetro do eixo, as principais dimensões de instalação, meio de trabalho, temperatura, pressão, velocidade, requisitos de sede estacionária e qualquer amostra, desenho ou fotografia disponível.
Como você pode solicitar uma solução M7N?
A escolha do selo mecânico correto começa com informações dimensionais e operacionais precisas. Esteja você adquirindo vedações de reposição, desenvolvendo novos equipamentos de bomba ou comprando quantidades industriais, a Qixing pode ajudar a revisar a configuração M7N necessária de acordo com sua aplicação real. Para especificações, requisitos personalizados, correspondência de amostras ou cotações de fábrica,Contate-noscom o tamanho do eixo, dimensões de instalação, meio de trabalho, temperatura, pressão e velocidade para receber uma solução de vedação mais adequada.
