selo mecânico da bomba química 58B

À primeira vista, o selo mecânico da bomba química 58B parece intimamente relacionado ao 58U e ambos estão posicionados para serviços corrosivos. as especificações do produto, entretanto, dão à família 58B/59B um limite de pressão listado mais alto: 2,5 MPa versus 1,2 MPa para a família 58U/59U. Isso não torna o 58B universalmente “melhor”, mas torna a pressão uma questão de seleção significativa quando um comprador escolhe entre duas famílias de modelos semelhantes.

Para um comprador industrial, a questão prática não é simplesmente “Preciso de um selo resistente a produtos químicos?” É "Qual produto químico, em que temperatura e pressão e quais dimensões de instalação o equipamento exige?"

O 58B em uma visualização

58B vs. 58U: a diferença mais útil é a pressão

A família 58B/59B possui uma classificação de pressão mais alta do que a família 58U/59U. Para seleção, utilize os limites operacionais indicados juntamente com o meio químico real e as condições do equipamento.

Uma RFQ 58B deve começar com o meio, não com o código do modelo

“Fluidos fortemente corrosivos” é uma categoria útil, mas não é uma tabela de compatibilidade química. Antes que Qixing confirme uma configuração 58B, o comprador deve identificar o fluido real, sua concentração, se conhecida, e a temperatura normal e máxima. Esses detalhes são importantes porque a corrosividade pode mudar com a concentração e a temperatura, e as especificações técnicas fornecem apenas códigos de materiais em vez de uma tabela de compatibilidade completa.

Seleção de assento

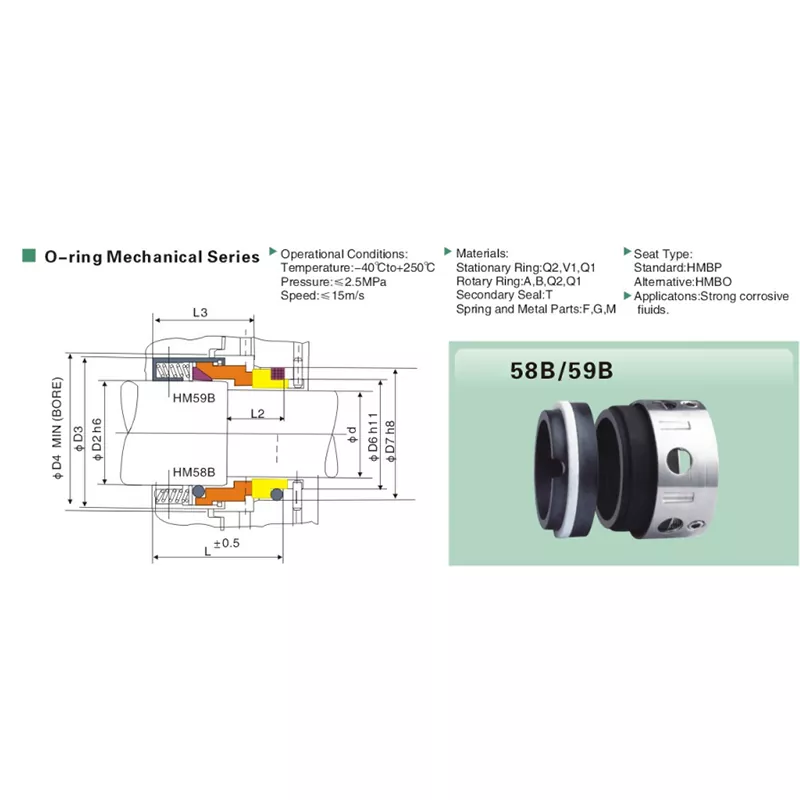

A página combinada 58B/59B lista BP como assento estacionário padrão e BO como alternativa. Ao contrário da página 58U/59U, o desenho 58B/59B não atribui claramente um código de assento a cada modelo no texto. Por esse motivo, esta página mantém as informações BP/BO a nível familiar e não afirma que cada 58B deva utilizar um assento específico.

Para trabalhos de substituição, o assento estacionário existente deverá ser fotografado e medido sempre que possível. Esta é uma base mais fiável para a correspondência do que forçar uma atribuição de lugares que as próprias especificações técnicas não indicam explicitamente.

As dimensões extras na mesa 58B/59B são importantes

Comparada com a tabela 58U/59U, a página 58B/59B inclui D2 e ​​L2 além de D3, D4, L, L3, d6 e D7. Essas dimensões extras são úteis durante o trabalho de substituição porque duas vedações com o mesmo diâmetro de eixo ainda podem diferir no envelope de instalação circundante.

• Comece com o diâmetro do eixo d.
• Verifique D2, D3 e D4 ao redor do envelope de instalação radial.
• Verifique L, L2 e L3 quanto ao espaço axial.
• Confirme d6 e D7 no lado do eixo/sede.
• Envie fotos nítidas se a marcação do modelo antigo estiver incompleta.

Opções de código de material

a página de especificações do produto lista as opções de materiais como códigos, não como nomes completos. Em vez de transformar esses códigos em materiais adivinhados, esta página os mantém exatamente como impressos:

• Anel estacionário: Q2 / V1 / Q1
• Anel rotativo: A/B/Q2/Q1
• Selo secundário: T
• Mola e peças metálicas: F/G/M

Se um comprador já conhece o código do material antigo, esse código pode ser incluído na RFQ. Caso contrário, o melhor caminho é enviar o meio químico e as condições de operação para que a seleção do material possa ser revisada.

Por que escolher Qixing

Uma linha de tamanho pode confirmar que existe um tamanho 58B. Ele não pode dizer ao comprador se o tamanho, a combinação de materiais e a disposição dos assentos se enquadram em um processo corrosivo específico. Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais e pode revisar esses detalhes juntos antes da cotação.

Para projetos OEM ou de substituição, o ponto de partida pode ser um desenho, um selo antigo, medidas dimensionais, uma referência de modelo ou dados operacionais. O objetivo é corresponder à tarefa real, em vez de depender apenas do número do modelo.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico da bomba química 58B?

A tabela compartilhada 58B/59B cobre tamanhos de eixo de 14 mm a 100 mm.

Que pressão está listada para a família 58B/59B?

A pressão máxima é de 2,5 MPa.

Como isso se compara à família 58U?

A página 58U/59U fornecida lista pressões de até 1,2 MPa, enquanto a página 58B/59B lista até 2,5 MPa.

Que temperatura e velocidade estão listadas?

A faixa de temperatura operacional é de -40°C a +250°C e a velocidade máxima de deslizamento é de 15 m/s.

Quais mídias estão listadas?

A linha de aplicação indica “Fluidos corrosivos fortes”. Não fornece uma lista química detalhada.

Qual assento estacionário o 58B usa?

A página combinada 58B/59B lista BP como padrão e BO como alternativa em nível de série, mas não atribui claramente um código de assento a 58B no texto. Confirme o assento existente para trabalho de substituição.

Por que D2 e ​​L2 estão incluídos na tabela?

Eles fazem parte da tabela de dimensões e fornecem informações radiais e axiais adicionais que podem ajudar na correspondência de substituição.

Posso encomendar apenas por tamanho de eixo?

O tamanho do eixo é a primeira verificação, mas a seleção do serviço corrosivo também deve confirmar os requisitos de meio, temperatura, pressão, dimensões e materiais.

Qixing pode personalizar o 58B?

Qixing pode oferecer suporte a correspondência personalizada com base em desenhos, amostras, dimensões e condições operacionais. Requisitos não padronizados devem ser confirmados caso a caso.

Tabela de dimensões 58B

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 58B voltada para Qixing.
