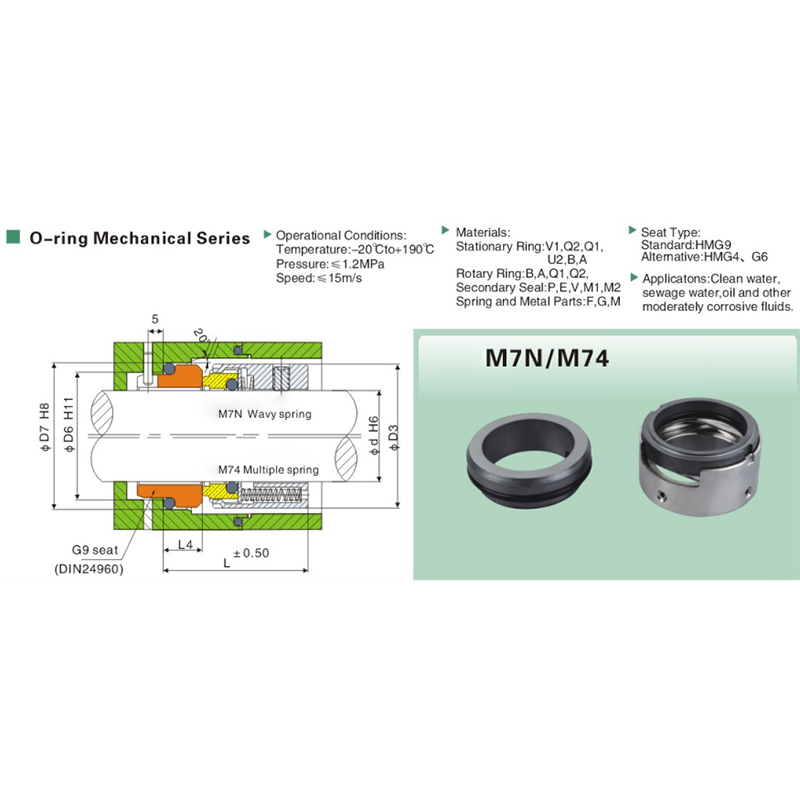

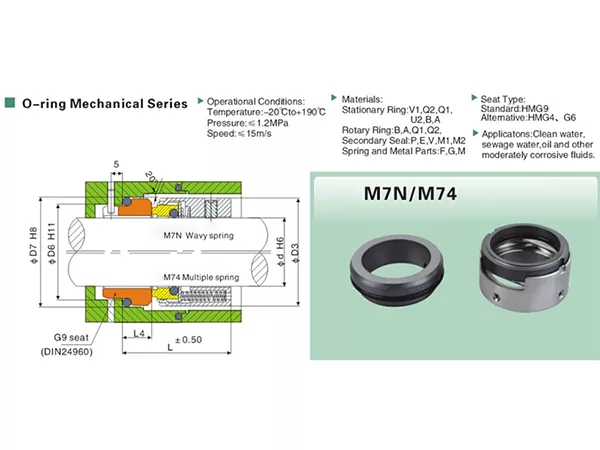

Selo mecânico de múltiplas molas M7N

O selo mecânico multimola M7N usa um arranjo de vedação secundária de anel de vedação e uma estrutura de vedação rotativa acionada por mola. Sua ampla faixa de tamanhos métricos o torna prático para novas construções de bombas, manutenção de rotina e projetos de substituição onde a correspondência dimensional é importante.

O sistema de tamanhos M7N cobre diâmetros de eixo de 14 mm a 100 mm. Para trabalhos de substituição, o diâmetro do eixo deve ser verificado juntamente com D3, D2, D1, d1, L1, L2, L3, L5 e o tamanho de fixação roscado M. A correspondência destas dimensões antes da produção ajuda a evitar problemas de instalação causados ​​por confiar apenas no nome do modelo.

Principais recursos

• Selo mecânico O-ring para aplicações em bombas industriais.
• Faixa de diâmetro de eixo disponível: 14-100 mm.
• Faixa de temperatura operacional: -20°C a +190°C.
• Pressão máxima de operação: 1,2 MPa.
• Velocidade máxima de deslizamento: 15 m/s.
• Assento estacionário padrão: G9.
• Assentos estacionários alternativos: G6 e G4.
• Múltiplas opções de códigos de materiais para faces de vedação, vedações secundárias, molas e peças metálicas.
• Adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
• Dimensões métricas detalhadas suportam correspondência de OEM e substituição.

Especificações Técnicas

Seleção de Materiais

O M7N suporta diversas combinações de códigos de materiais para diferentes condições operacionais. A combinação final deve ser selecionada de acordo com o meio, temperatura, pressão e velocidade reais, e não apenas pelo número do modelo.

• Anel estacionário: V1 / Q1 / Q2 / U2 / B / A
• Anel rotativo: B/A/Q1/Q2
• Selo secundário: P/E/V/M1/M2
• Mola e peças metálicas: F/G/M

Seleção de assento

G9 é o assento estacionário padrão para o M7N, enquanto G6 e G4 estão disponíveis como opções alternativas de assento. Para projetos de substituição, as dimensões existentes do assento estacionário devem ser verificadas antes de alterar o tipo de assento, pois a configuração do assento afeta o ajuste da instalação.

Orientação de aplicação

O selo mecânico Multi Spring M7N é adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Para esgoto, óleo ou serviços corrosivos, a composição e a temperatura reais do fluido devem ser incluídas na consulta para que os materiais da face e da vedação secundária possam ser revisados.

Onde a aplicação opera perto dos limites superiores de pressão, temperatura ou velocidade, a Qixing recomenda confirmar as condições operacionais completas antes da produção.

Como selecionar o tamanho M7N correto

• Confirme o diâmetro do eixo d.
• Verifique D3, D2 e ​​D1 em relação ao espaço de instalação radial disponível.
• Verifique d1 para fixação e disposição do assento.
• Compare L1, L2, L3 e L5 com o selo existente ou desenho do equipamento.
• Confirme o tamanho de fixação roscado M.
• Forneça o meio de trabalho real.
• Fornece temperatura operacional, pressão e velocidade.
• Para pedidos de reposição, envie fotos nítidas, amostra antiga ou desenho dimensional.

Correspondência de substituição

Para trabalhos de substituição, o M7N deve ser compatível com as dimensões e também com o nome do modelo. O diâmetro do eixo identifica o tamanho básico, mas as dimensões radiais, comprimentos axiais e detalhes de fixação também devem corresponder à instalação existente.

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para projetos M7N, nossa fábrica pode revisar o tamanho, a configuração do assento, os requisitos de material e as dimensões de substituição com base em dados operacionais, amostras e desenhos.

Se a marcação do modelo original estiver incompleta, fornecer o tamanho do eixo e as dimensões de instalação da chave dá à Qixing uma base mais clara para a correspondência do produto antes da cotação e produção.

Perguntas frequentes

Qual faixa de tamanho está disponível para o selo mecânico multimola M7N?

O M7N está disponível para diâmetros de eixo de 14 mm a 100 mm.

Qual é a faixa de temperatura operacional?

A faixa de temperatura operacional é de -20°C a +190°C.

Qual é a pressão máxima de operação?

A pressão máxima de operação é de 1,2 MPa.

Qual é a velocidade máxima de deslizamento?

A velocidade máxima de deslizamento é de 15 m/s.

Qual assento estacionário é padrão para o M7N?

G9 é o assento padrão, com G6 e G4 disponíveis como alternativas.

Com quais fluidos o M7N pode ser usado?

Os meios típicos incluem água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais dimensões devo verificar para uma substituição?

Verifique d, D3, D2, D1, d1, L1, L2, L3, L5 e a rosca de fixação M em relação à instalação existente.

Posso encomendar apenas pelo diâmetro do eixo?

O diâmetro do eixo identifica o tamanho da base, mas as demais dimensões radiais e axiais também devem ser confirmadas.

O Qixing pode corresponder a uma amostra M7N existente?

Sim. Qixing pode revisar uma amostra, fotos ou desenhos juntamente com as condições operacionais.

Que informações devo fornecer para uma cotação?

Forneça o tamanho do eixo, dimensões principais, meio de trabalho, temperatura, pressão, velocidade, requisitos de sede e qualquer amostra ou desenho disponível.

Tabela de dimensões M7N

As dimensões estão em milímetros. Confirme as dimensões críticas em relação à instalação existente antes da produção.
