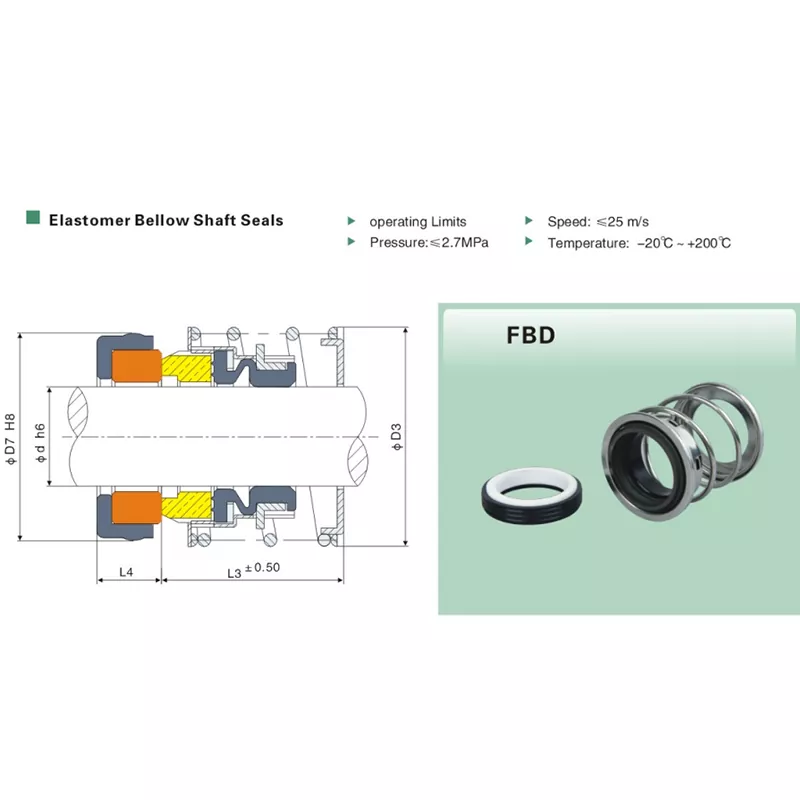

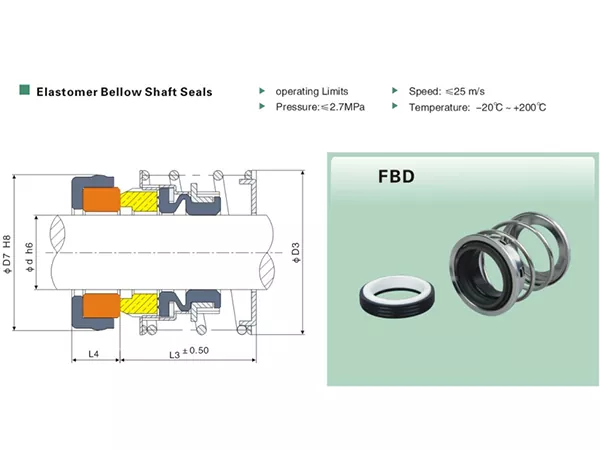

Selo mecânico de fole de borracha FBD

O selo mecânico de fole de borracha FBD utiliza um fole de elastômero como parte do sistema secundário de vedação e compensação. Comparado com projetos compactos de múltiplas molas, o arranjo de mola única dá ao FBD uma estrutura relativamente aberta ao redor da área da mola, o que ajuda a reduzir incrustações e bloqueios em tarefas adequadas da bomba.

O anel giratório foi projetado para reter o movimento flutuante útil enquanto o fole transmite torque e acomoda o movimento axial. Para projetos de substituição, o tamanho do eixo deve ser verificado juntamente com as principais dimensões radiais e axiais antes da produção.

Principais recursos

• Selo mecânico com fole de borracha de mola única.
• O fole de elastômero fornece vedação secundária e compensação axial.
• A estrutura aberta de mola única ajuda a reduzir o risco de bloqueio da mola.
• Adequado para uma ampla gama de aplicações de substituição de bombas e OEM.
• Disponível com múltiplas combinações de face de vedação, elastômero, mola e material metálico.
• Pode ser selecionado para água, óleo e outros fluidos levemente corrosivos após a confirmação do material.
• Referências de tamanho detalhadas suportam correspondência de substituição dimensional.
• Qixing suporta correspondência personalizada de dimensões, amostras e desenhos de equipamentos.

Especificações Técnicas

Seleção de Materiais

O FBD pode ser configurado com diferentes materiais de face, sede, elastômero e metal. A combinação correta depende do fluido, temperatura, pressão e velocidade reais, portanto as condições de trabalho devem ser confirmadas antes da produção.

• Faces de vedação: SiC / TC / Carbono
• Assentos estacionários: Carbono / SiC / TC / Cerâmica
• Elastômeros: NBR / EPDM / Viton
• Molas: SS304 / SS316
• Peças metálicas: SS304 / SS316

Por que a estrutura de mola única é importante

Um motivo comum de seleção do FBD é seu layout de mola única. Como a mola não é dividida em múltiplas pequenas bobinas ao redor do eixo, a estrutura é menos propensa a acumular depósitos na área da mola sob condições de serviço adequadas. O conjunto rotativo também retém o movimento axial para compensação, ajudando a manter o contato frontal enquanto a vedação opera.

Orientação de aplicação

O selo mecânico de fole de borracha FBD é comumente usado em aplicações de bombas que manuseiam água, óleo e outros fluidos levemente corrosivos. A combinação de materiais deve ser selecionada para o meio real. Por exemplo, a compatibilidade do elastômero pode ser diferente para serviços com água, óleo e produtos químicos, mesmo quando as dimensões mecânicas são idênticas.

Para aplicações com sólidos, produtos químicos concentrados ou operação próxima aos limites superiores de temperatura, pressão ou velocidade, forneça as condições de serviço completas para que a configuração possa ser revisada antes da produção.

Como selecionar o selo FBD correto

• Confirme o diâmetro do eixo ou o tamanho do FBD existente.
• Verifique as dimensões radiais do conjunto rotativo e da sede estacionária.
• Verifique o comprimento de instalação axial.
• Forneça o meio de trabalho real.
• Fornece temperatura operacional, pressão e velocidade do eixo.
• Confirme os materiais necessários da face, sede e elastômero.
• Para pedidos de reposição, envie fotos nítidas, amostra antiga ou desenho dimensional.

Correspondência de substituição

Para trabalhos de substituição, o nome do modelo por si só não é suficiente. O diâmetro do eixo, o diâmetro externo da vedação, o diâmetro da sede e o comprimento axial devem ser comparados com a vedação existente ou com o desenho do equipamento. Isto é especialmente importante quando vários fabricantes usam uma designação no estilo FBD, mas publicam convenções dimensionais ligeiramente diferentes.

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para projetos FBD, nossa fábrica pode revisar tamanhos, materiais e dimensões de substituição com base em dados operacionais, amostras e desenhos.

Quando a marcação do modelo original está incompleta, fornecer o tamanho do eixo e as dimensões de instalação da chave dá à Qixing uma base mais clara para correspondência antes da cotação e produção.

Perguntas frequentes

Que tipo de vedação é a vedação mecânica de fole de borracha FBD?

É um selo mecânico de fole de elastômero de mola única projetado para aplicações de bomba e substituição.

Por que o FBD utiliza uma única mola?

O layout de mola única proporciona uma estrutura de mola relativamente aberta e ajuda a reduzir o risco de bloqueio da mola sob condições de serviço adequadas.

Qual é a faixa de temperatura operacional?

O FBD pode ser configurado para temperaturas de -20°C a +200°C, dependendo dos materiais selecionados.

Qual é a pressão máxima de operação?

A pressão máxima listada é 2,7 MPa.

Qual é a velocidade máxima de deslizamento?

A velocidade máxima de deslizamento listada é de 25 m/s.

Quais materiais estão disponíveis para as faces de vedação?

As opções de face disponíveis incluem SiC, carboneto de tungstênio e carbono.

Quais elastômeros estão disponíveis?

As opções comuns de elastômeros incluem NBR, EPDM e Viton.

Quais fluidos a vedação FBD pode suportar?

As tarefas típicas incluem água, óleo e outros fluidos levemente corrosivos. A adequação final depende dos materiais selecionados e das condições reais de operação.

Que informações devo fornecer para uma cotação de substituição?

Forneça o tamanho do eixo, dimensões principais, meio de trabalho, temperatura, pressão, velocidade e quaisquer fotos, amostras ou desenhos de vedações antigas.

Qixing pode personalizar um selo FBD?

Qixing pode revisar requisitos personalizados e de substituição com base em dimensões, materiais e condições operacionais.

Referência de Dimensão FBD

A tabela abaixo fornece referências de tamanho FBD comumente usadas para correspondência dimensional. As dimensões finais devem ser confirmadas em relação à instalação existente antes da produção.
