Selo mecânico de mola única Z4

O selo mecânico de mola única Z4 é a versão de assento profundo da família de mola única O-ring da Qixing. Ele usa a sede padrão G4, o perfil de cavidade mais profunda instalado em muitas bombas centrífugas mais antigas e de fabricação alemã, onde a sede G9 mais rasa da Z3 não assentará corretamente. Os tamanhos de eixo vão de 10 mm a 80 mm, classificados de -20°C a +180°C, 1,0 MPa e 15 m/s. Compre direto da fábrica Qixing na China.

Se uma vedação de substituição continuar orgulhosa da carcaça da bomba ou vazar ao redor da sede, a cavidade geralmente é um perfil G4 mais profundo - e o Z4 é o ajuste correto. A Qixing fornece o selo mecânico de mola única Z4 para fabricantes de bombas OEM, distribuidores MRO e compradores diretos em todo o mundo, com cotação no mesmo dia e prazo de entrega de estoque de 3 a 7 dias.

Sua bomba usa assento G4?

O perfil da sede, e não o diâmetro do eixo, decide se uma vedação se ajusta. Quatro sinais apontam para um assento G4 (cavidade profunda) e, portanto, para o Z4 em vez do Z3:

• A bomba é um projeto europeu ou alemão mais antigo ou uma unidade legada de longa duração ainda em serviço
• Uma vedação de sede G9 fica orgulhosa da face da carcaça ou não fica nivelada quando instalada
• A cavidade de vedação é visivelmente mais profunda que a cabeça de vedação, deixando uma lacuna atrás da sede
• O selo original ou manual da bomba lista uma designação de sede G4 (ou DIN 24960 longa)

Se alguma destas situações se aplicar, o selo mecânico de mola única Z4 é o ajuste de encaixe. Quando não tiver certeza, envie à Qixing a marca e modelo da bomba ou uma foto da cavidade de vedação e a equipe confirma G4 versus G9 antes da cotação.

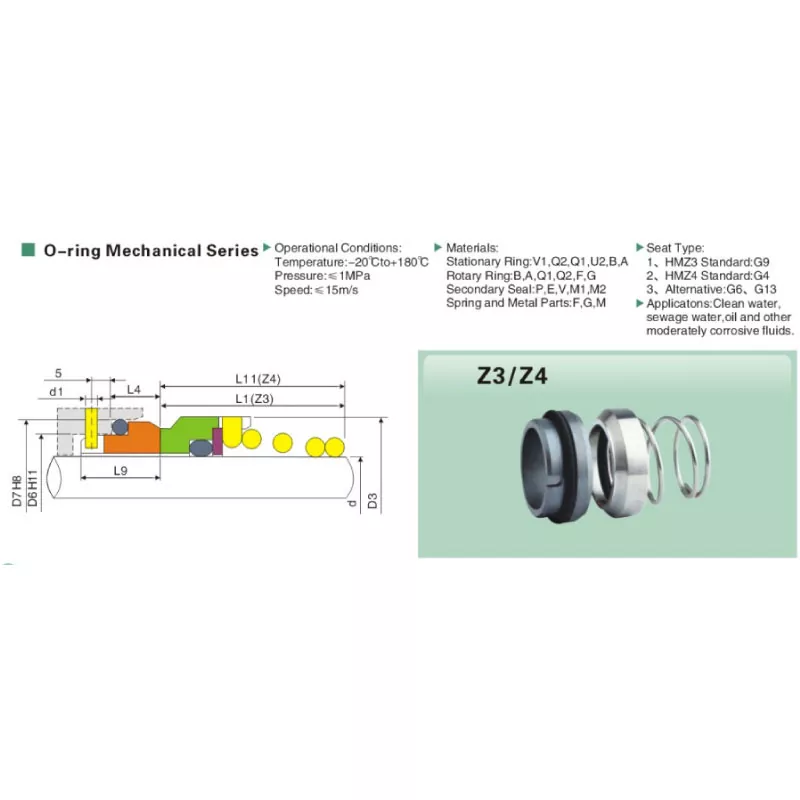

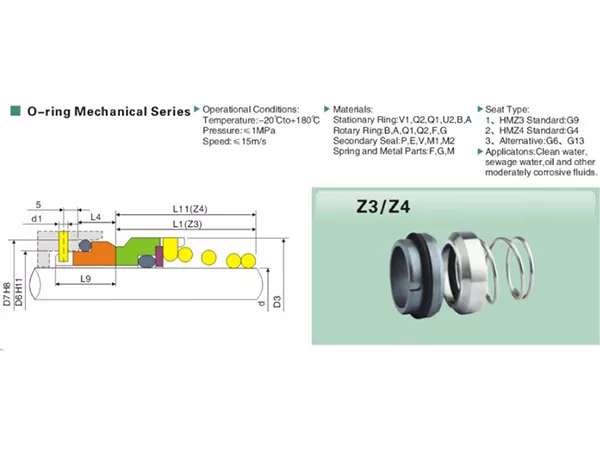

Especificações

Tabela de Dimensões

Todas as dimensões em milímetros. Os valores abaixo são o envelope da cabeça do selo Z4 com sede padrão G4. O diâmetro do eixo d é medido na cavidade de vedação.

Materiais faciais e mídia

O Z4 é fornecido com os mesmos cinco pares de faces do resto da família: Cerâmica/Carbono para água limpa, Carboneto de Silício/Carbono para esgoto e abrasivos suaves, SiC/SiC para óleo quente, Carboneto de Tungstênio/Carbono para produtos químicos suaves e TC/TC para serviços severos. O elastômero é NBR, EPDM ou FKM, compatível com o meio bombeado no pedido. O assento profundo G4 não limita a escolha do material – qualquer combinação do catálogo está disponível no envelope Z4.

Aplicativos

• Bombas centrífugas europeias mais antigas e legadas que necessitam de substituição profunda
• Bombas de abastecimento, tratamento e circulação de água HVAC
• Bombas de esgoto, drenagem e estações elevatórias
• Bombas químicas leves e dosadoras (ácidos fracos, álcalis, solventes)
• Plataformas de bomba OEM construídas em torno da cavidade da sede G4

Fabricação

Faces lapidadas com planicidade ≤ 0,0009 mm e verificadas opticamente. A sede do G4 é usinada e lapidada tanto na face de rolamento quanto na face traseira estática para que se encaixe perfeitamente na cavidade profunda sem balançar. Cada selo mecânico de mola única Z4 é verificado quanto às dimensões antes da embalagem; Certificado de conformidade e certificado de material são enviados com o pedido, mediante solicitação.

Cotação

Envie o modelo da bomba ou a profundidade da cavidade de vedação para cotação no mesmo dia. Os tamanhos de estoque são enviados de 3 a 7 dias; Pedidos personalizados OEM de 15 a 25 dias. Compre o selo mecânico de mola única Z4 direto da fábrica Qixing na China a preços OEM e de atacado.
