Qixing é um fabricante e fornecedor líder de selo mecânico de mola única Z1 na China, oferecendo tamanhos de eixo no atacado de 16 mm a 100 mm para bombas de água, bombas de esgoto e bombas químicas. Com preços de fábrica competitivos e serviço OEM completo, somos seu parceiro confiável de vedação de longo prazo na China. Solicite uma cotação de Qixing hoje.
O selo mecânico de mola única Qixing Z1 é um selo de eixo rotativo de uso geral para bombas de água limpa, bombas de esgoto, bombas submersíveis e bombas químicas leves que lidam com água, óleo e meios corrosivos fracos. Ele segue o envelope Tipo 21 padrão da indústria, tornando-o compatível com as cavidades de vedação de mola única com fole de borracha mais utilizadas no mercado.
Construído com uma única mola helicoidal e vedação secundária com fole de borracha, o selo mecânico Z1 opera de -20°C a +150°C, até 1,0 MPa e 13 m/s. Como uma fábrica chinesa de selos mecânicos Z1 com usinagem, lapidação e montagem internas, a Qixing fornece fabricantes de bombas OEM, distribuidores e compradores de MRO em todo o mundo. Contate-nos para comprar selos mecânicos Qixing Z1 a preços competitivos de fábrica.
Parâmetro do produto (especificação)
Condições Operacionais e Materiais
Parâmetro
Valor
Parâmetro
Valor
Diâmetro do eixo (d)
16 - 100mm
Anel Estacionário
Cerâmica / SiC / TC
Temperatura
-20°C ~ +150°C
Anel Rotativo
Carbono / SiC / TC
Pressão
0 - 1,0 MPa
Selo secundário (fole)
NBR/EPDM/FKM
Velocidade do eixo
≤ 13m/s
Molas e peças metálicas
SS304/SS316
Rotação
Bidirecional
Modeloos Equivalentes
Envelope padrão tipo 21

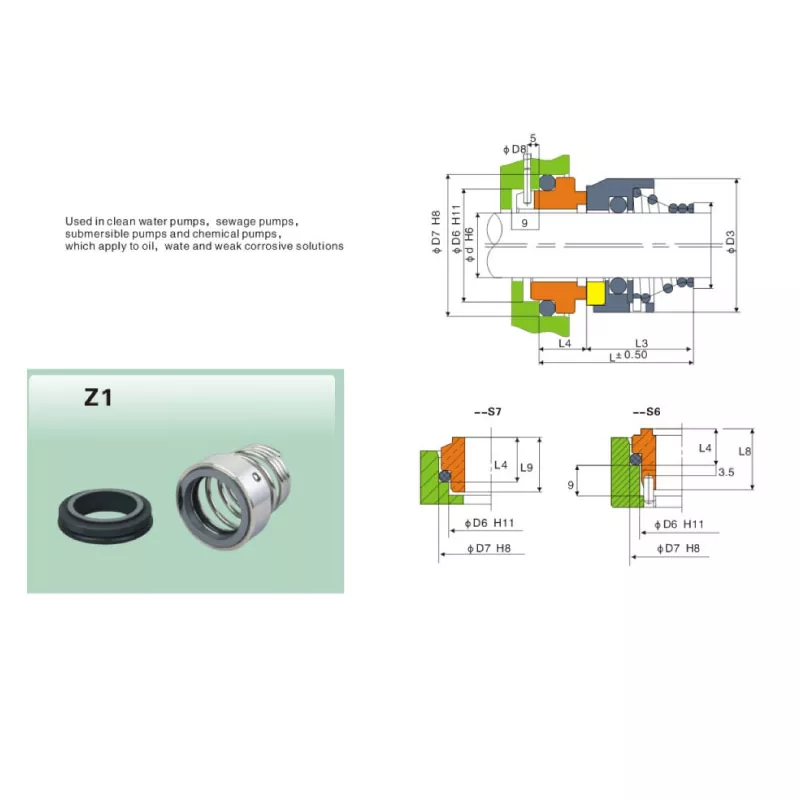

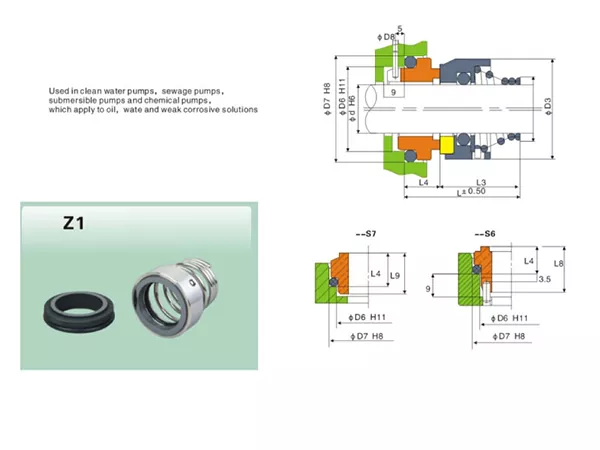

Tabela de dimensões (todos os tamanhos em mm)
Modelo
d
D3
D6
D7
D8
L
L3
L4
L8
L9
Z1-16
16
30
23
27
3
37.0
27.0
10
17.5
11.5
Z1-18
18
32
27
33
3
37.5
27.5
10
17.5
12.0
Z1-20
20
34
29
35
3
37.5
27.5
10
17.5
12.0
Z1-22
22
36
31
37
3
37.5
27.5
10
17.5
12.0
Z1-24
24
38
33
39
3
40.0
30.0
10
17.5
12.0
Z1-25
25
39
34
40
3
40.0
30.0
10
17.5
12.0
Z1-28
28
42
37
43
3
42.5
32.5
10
17.5
12.0
Z1-30
30
44
39
45
3
42.5
32.5
10
17.5
12.0
Z1-32
32
46
42
48
3
42.5
32.5
10
17.5
12.0
Z1-33
33
48
42
48
3
42.5
32.5
10
17.5
12.0
Z1-35
35
49
44
50
3
42.5
32.5
10
17.5
12.0
Z1-38
38
54
49
56
4
45.0
32.0
13
20.0
14.5
Z1-40
40
56
51
58
4
45.0
32.0
13
20.0
14.5
Z1-43
43
59
54
61
4
45.0
32.0
13
20.0
14.5
Z1-45
45
61
56
63
4
45.0
32.0
13
20.0
14.5
Z1-48
48
66
59
66
4
45.0
32.0
13
20.0
14.5
Z1-50
50
68
62
70
4
47.5
33.5
14
21.0
15.5
Z1-55
55
71
67
75
4
47.5
33.5
14
21.0
15.5
Z1-60
60
80
72
80
4
52.5
38.5
14
21.0
15.5
Z1-65
65
85
77
85
4
52.5
38.5
14
21.0
15.5
Z1-70
70
90
83
92
4
60.0
44.0
16
22.0
16.5
Z1-75
75
93
88
97
4
60.0
44.0
16
22.0
16.5
Z1-80
80
100
95
105
4
60.0
42.0
18
24.5
20.0
Z1-85
85
105
100
110
4
60.0
42.0
18
24.5
20.0
Z1-90
90
110
110
115
4
65.0
47.0
18
24.5
20.0
Z1-95
95
115
119
120
4
65.0
47.0
18
24.5
20.0
Z1-100
100
120
115
125
4
65.0
47.0
18
24.5
20.0
Característica e aplicação do produto
Principais recursos
Múltiplos materiais de face — Cerâmica/Carbono para água limpa, Carboneto de Silício/Carbono para esgoto e abrasivos, Carboneto de Tungstênio/Carbeto de Tungstênio para serviços químicos. Especifique o código do material no pedido.
Rotação bidirecional — A mola enrolada simetricamente funciona em bombas CW e CCW, simplificando o estoque para distribuidores de selo mecânico Z1.
Mola autocompensadora — A mola helicoidal empurra a face rotativa para frente à medida que ocorre desgaste, mantendo a pressão de contato durante toda a vida útil.
Substituição imediata - As dimensões do envelope Qixing Z1 seguem o padrão Tipo 21 usado em toda a indústria, de modo que a vedação é intercambiável com cavidades comuns de fole de borracha de mola única sem modificação da bomba.
Aplicações Típicas
Bombas de abastecimento, tratamento e circulação de água HVAC
Bombas submersíveis para esgoto e drenagem
Bombas químicas leves e dosadoras (ácidos fracos, álcalis, solventes)
Agricultura, irrigação e bombas de poço
Bombas de esgoto e resfriamento de água do mar
Fabricação de bombas OEM - fornecimento de selo mecânico de mola única Z1 de marca própria
Detalhes de produção
O polimento da face da vedação é a etapa crítica. Qixing lapida ambas as faces para uma planicidade ≤ 0,0009 mm (≤ 3 faixas de luz de hélio), verificada em um testador de planicidade monocromático - a chave para uma longa vida útil do selo mecânico Z1.
Os materiais são adquiridos e qualificados internamente: 99% de cerâmica Al₂O₃, SSiC sinterizado sem pressão, carboneto de tungstênio YG6/YG8 ligado com cobalto e grafite de carbono impregnado de resina. Os foles usam NBR, EPDM ou FKM curados com peróxido de acordo com a mídia do cliente.
Cada selo mecânico Z1 passa por verificação dimensional, verificação de planicidade da face, teste de carga da mola e inspeção visual antes da embalagem. O prazo de entrega é de 3 a 7 dias para tamanhos de estoque e de 15 a 25 dias para pedidos personalizados OEM. Entre em contato com a Qixing para obter uma cotação do selo mecânico Z1 no mesmo dia.
