selo mecânico do cartucho 103U

As especificações do produto dão ao Selo Mecânico de Cartucho 103U uma identidade estrutural mais clara do que uma listagem genérica de selo de cartucho: ela descreve o selo como montado internamente, de fluxo interno, desequilibrado e acionado por uma única mola. Essa combinação é útil para os compradores porque fornece quatro pontos de verificação concretos ao substituir uma vedação existente: direção de instalação, disposição do fluxo, tipo de equilíbrio e disposição da mola.

Em vez de escolher apenas pelo diâmetro do eixo, uma equipe de manutenção ou compras deve confirmar se a montagem existente segue o mesmo layout básico e depois comparar as dimensões críticas de instalação. Isto é especialmente importante quando o selo antigo não possui marcação legível ou quando vários conjuntos de cartuchos visualmente semelhantes são usados ​​na mesma planta.

103U em resumo

Uma maneira melhor de selecionar o 103U: comece com o risco de falha

Mídia: Leia as especificações do produto com atenção

Os meios adequados incluem esgoto, ácido, água do mar e outros líquidos corrosivos neutros contendo partículas. Para serviço com ácido, serviço com água do mar ou líquidos com sólidos, confirme a concentração real, as características das partículas e os materiais de vedação selecionados antes da produção.

Para uma seleção precisa, converta uma descrição ampla do meio em dados operacionais reais, em vez de tratar “ácido” ou “esgoto” como uma taxa fixa.

103U vs 104U: Por que os números dos modelos não devem ser tratados como intercambiáveis

O 103U e o 104U têm muitos valores de eixo e diâmetro semelhantes, mas o comprimento total de instalação L difere para vários tamanhos. Por exemplo, 103U-16 usa L = 52 mm enquanto 104U-16 usa L = 49 mm; 103U-20 usa L = 58 mm enquanto 104U-20 usa L = 54 mm.

Essa pequena diferença é exatamente o tipo de detalhe que pode transformar uma substituição do “mesmo tamanho” em um problema de adaptação. Se um comprador estiver decidindo entre 103U e 104U, compare o desenho completo e as dimensões de instalação em vez de confiar no diâmetro do eixo ou na semelhança visual.

Para equipes de manutenção: cinco medidas a serem tomadas antes de remover a vedação antiga

• Diâmetro do eixo d.
• Diâmetros externos primários D3 e D4.
• Diâmetros de instalação D6 e D7.
• Comprimento total instalado L.
• Comprimento de referência axial L3, mais L4-L8 quando possível.

Estas medidas não substituem o desenho completo, mas criam um ponto de partida muito mais forte para a correspondência de fábrica do que apenas um nome de modelo. As fotos devem ser tiradas antes da desmontagem se o arranjo de instalação for difícil de reconstruir posteriormente.

Personalização de fábrica: como o Qixing pode funcionar

Qixing é um fabricante e uma fábrica, portanto, a página do produto deve levar o comprador a informações úteis de produção. Para tamanho padrão, envie o modelo 103U e o diâmetro do eixo. Para trabalhos de reposição ou OEM, envie também o desenho, dimensões principais, meio, temperatura, pressão e velocidade. Se o selo já tiver sido removido, fotos nítidas da montagem e da sede estacionária podem ajudar no processo de correspondência.

Personalizado não significa necessariamente um design de vedação completamente novo. Em muitas consultas B2B, a customização começa com a confirmação do tamanho correto, das condições de funcionamento e da configuração do material do equipamento do comprador.

Quando perguntar ao Qixing antes de fazer o pedido

• O fluido de trabalho é mais corrosivo do que sugere a descrição das especificações do produto.
• O líquido contém sólidos ou grânulos e a condição das partículas é incerta.
• A temperatura operacional é próxima de 180°C.
• A velocidade está próxima de 3.000 r/min.
• O selo antigo é semelhante ao 103U, mas falta a marcação do modelo.
• O tamanho do eixo corresponde, mas uma ou mais dimensões de instalação não.
• Você está substituindo 104U ou outra série próxima por 103U.

Perguntas frequentes

Qual é a faixa de tamanho do selo mecânico de cartucho 103U?

As especificações do produto listam diâmetros de eixo de 16 mm a 120 mm.

Que tipo de design é o 103U?

O 103U é uma vedação desequilibrada, de fluxo interno e montada internamente, acionada por uma única mola.

Quais limites de trabalho estão listados?

As especificações do produto listam temperatura média de -20°C a +180°C, pressão média de até 1,0 MPa e velocidade de rotação de até 3.000 r/min.

Quais mídias estão listadas para o 103U?

Os meios adequados incluem esgoto, ácido, água do mar e outros líquidos corrosivos neutros contendo partículas. A compatibilidade final do material deve ser verificada para o fluido real.

Posso encomendar apenas pelo diâmetro do eixo?

Para um pedido repetido com desenho confirmado, o diâmetro do eixo pode identificar o tamanho. Para trabalhos de substituição, Qixing recomenda verificar também as dimensões de instalação.

103U é intercambiável com 104U?

Não presuma intercambialidade direta. As tabelas fornecidas mostram diferentes comprimentos totais para vários modelos do mesmo tamanho de eixo.

O que devo enviar se não conheço o modelo antigo?

Enviar diâmetro do eixo, principais dimensões de instalação, fotos da vedação e sede estacionária e condições de operação.

A Qixing pode criar uma solução 103U personalizada?

Qixing pode revisar tamanho, dimensões e requisitos operacionais para correspondência de fábrica. Qualquer requisito dimensional ou material fora do padrão deve ser confirmado caso a caso.

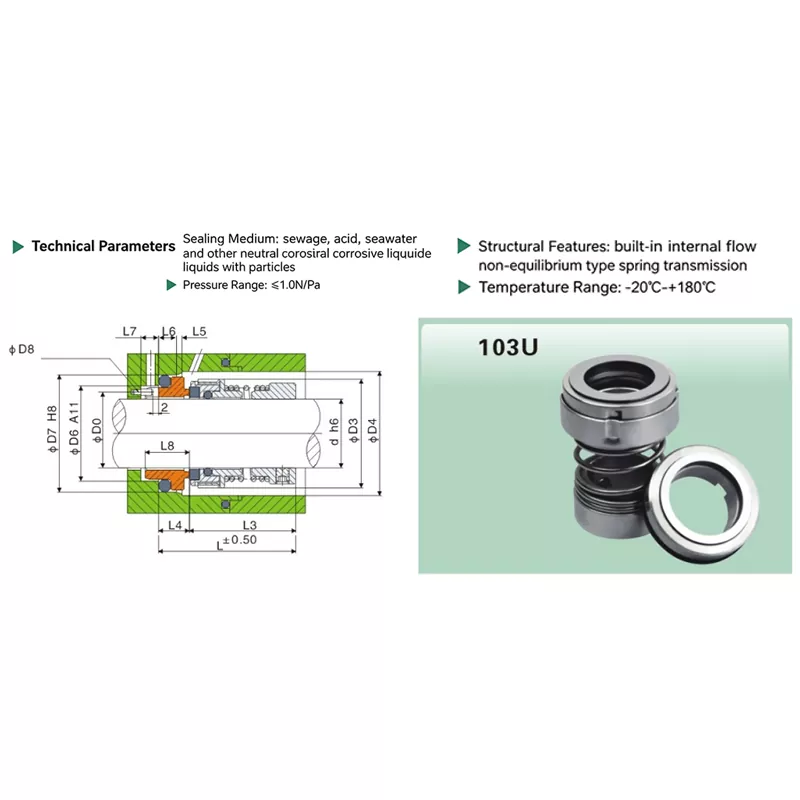

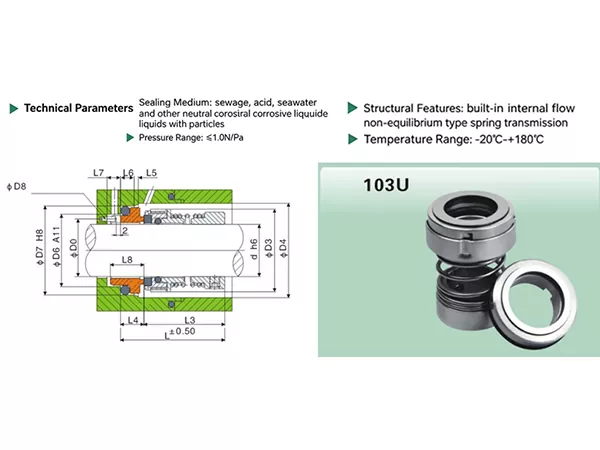

Tabela de dimensões 103U

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 103U voltada para Qixing.
