Selo mecânico de mola única Z2

Precisa de um selo mecânico de mola única para altas temperaturas? O selo mecânico de mola única Qixing Z2 suporta temperaturas de -40°C a +200°C e 15 m/s em tamanhos de eixo de 10 mm a 100 mm. Como uma fábrica de selos mecânicos na China, a Qixing fornece aos construtores e distribuidores de bombas OEM selos Z2 no atacado a preços competitivos. Solicite uma cotação hoje.

Enviar consulta

Descrição do produto

O selo mecânico de mola única Qixing Z2 é um projeto de anel de vedação construído para água, esgoto, óleo e fluidos moderadamente corrosivos em uma faixa operacional mais ampla do que as vedações de fole de borracha. Segue o envelope padrão Tipo 2/502 usado em bombas centrífugas, bombas de reforço e bombas de transferência de produtos químicos.

Ao contrário das vedações de fole de borracha, a vedação mecânica Z2 utiliza anéis de vedação de elastômero (NBR, EPDM ou FKM) como vedação secundária, proporcionando desempenho estável de -40°C a +200°C, até 1,0 MPa e velocidades de eixo de 15 m/s. A Qixing fabrica internamente toda a faixa de tamanhos Z2 de 10 mm a 100 mm, fornecendo montadores de bombas OEM, distribuidores MRO e compradores atacadistas em todo o mundo. Entre em contato com nossa equipe para comprar selos mecânicos Qixing Z2 a preços de fábrica.

Parâmetro do produto (especificação)

Condições Operacionais e Materiais

Parâmetro	Valor	Parâmetro	Valor
Diâmetro do eixo (d)	10 - 100mm	Anel Estacionário	SiC / TC / Carbono
Temperatura	-40°C ~ +200°C	Anel Rotativo	SiC / Carbono / TC
Pressão	≤ 1,0MPa	Vedação Secundária (O-ring)	NBR/EPDM/FKM
Velocidade do eixo	≤ 15m/s	Molas e peças metálicas	SS304/SS316
Rotação	Bidirecional	Modeloos Equivalentes	Envelope padrão tipo 2/502

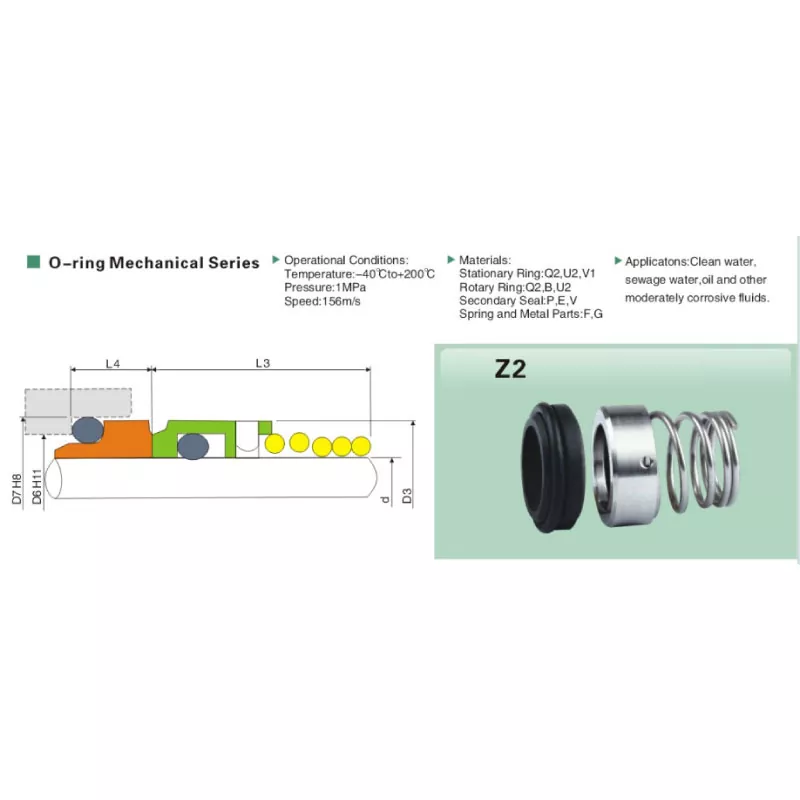

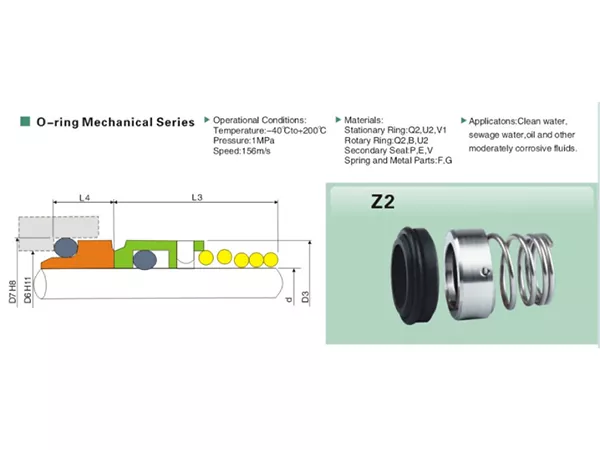

Tabela de dimensões (todos os tamanhos em mm)

Modelo	d	D7	D6	D3	L3	L4
Z2-10	10	18.10	14	19.00	15.00	5.50
Z2-11	11	20.60	16.5	21.00	18.00	5.50
Z2-12	12	20.60	16.5	21.00	18.00	5.50
Z2-13	13	23.10	19	23.00	22.00	6.00
Z2-14	14	23.10	19	23.00	22.00	6.00
Z2-15	15	26.90	21	24.00	22.00	7.00
Z2-16	16	26.90	21	26.00	23.00	7.00
Z2-18	18	30.90	25	29.00	24.00	7.00
Z2-19	19	30.90	25	31.00	25.00	8.00
Z2-20	20	30.90	25	31.00	25.00	8.00
Z2-21	21	35.40	30	33.00	25.00	8.00
Z2-22	22	35.40	30	33.00	25.00	8.00
Z2-23	23	35.40	30	35.00	27.00	8.00
Z2-24	24	35.40	30	35.00	27.00	8.00
Z2-25	25	38.20	33	36.00	27.00	8.00
Z2-26	26	38.20	33	36.00	27.00	8.50
Z2-28	28	43.30	38	40.00	29.00	9.00
Z2-30	30	43.30	38	43.00	30.00	9.00
Z2-32	32	43.30	38	46.00	30.00	9.00
Z2-33	33	53.50	45	46.00	39.00	11.50
Z2-34	34	53.50	45	49.00	39.00	11.50
Z2-35	35	53.50	45	49.00	39.00	11.50
Z2-36	36	53.50	45	49.00	39.00	11.50
Z2-37	37	53.50	45	49.00	39.00	11.50
Z2-38	38	60.50	52	53.00	39.00	11.50
Z2-40	40	60.50	52	56.00	39.00	11.50
Z2-42	42	60.50	52	59.00	39.00	11.50
Z2-43	43	60.50	52	59.00	39.00	11.50
Z2-44	44	65.50	57	61.00	41.00	11.50
Z2-45	45	65.50	57	61.00	41.00	11.50
Z2-48	48	65.50	57	64.00	41.00	11.50
Z2-50	50	72.50	64	66.00	45.00	11.50
Z2-55	55	72.50	64	71.00	47.00	11.50
Z2-60	60	79.30	72	78.00	49.00	11.50
Z2-65	65	84.50	77	84.00	51.00	11.50
Z2-70	70	89.50	82	89.00	51.00	11.50
Z2-75	75	94.50	87	98.00	57.00	11.50
Z2-80	80	99.50	92	100.00	59.00	11.50
Z2-85	85	105.50	98	107.00	59.00	13.50
Z2-90	90	111.50	105	111.00	62.00	13.50
Z2-95	95	116.50	110	119.00	62.00	13.50
Z2-100	100	119.50	114	123.80	75.00	13.50

Característica e aplicação do produto

Principais recursos

Amplo envelope operacional — o selo mecânico Z2 funciona de -40°C a +200°C e até 15 m/s, uma faixa mais ampla do que os vedantes de fole de borracha padrão.
Vedação secundária O-ring — mais fácil de inspecionar e substituir; Os anéis de vedação FKM tornam o selo mecânico de mola única Z2 adequado para meios moderadamente corrosivos.
Instalação compacta – comprimento axial curto (L3 de 15 a 75 mm) permite que o Z2 encaixe em cavidades de vedação herméticas da bomba onde as vedações de fole não conseguem.
Substituição imediata - As dimensões do envelope Qixing Z2 seguem o padrão Tipo 2/502, de modo que a vedação é intercambiável com cavidades de vedação de mola única de anel de vedação amplamente utilizadas sem modificação da bomba.

Aplicações Típicas

Bombas centrífugas de água e de reforço em HVAC e serviços de construção
Bombas industriais para esgoto, chorume e drenagem
Bombas de transferência química e farmacêutica que lidam com fluidos moderadamente corrosivos
Bombas de circulação de óleo quente e termofluido (com O-rings FKM)
Bombas de qualidade alimentar e de limpeza no local (CIP) com anéis de vedação EPDM
Fabricação de bombas OEM - fornecimento de selo mecânico Z2 no atacado para construções de marca própria

Detalhes de produção

O polimento da face da vedação define a confiabilidade do Z2. Qixing lapida cada face até ≤ 0,0009 mm de planicidade (≤ 3 faixas de luz de hélio), verificada em um testador de luz monocromática. O controle rígido de planicidade é o que dá ao selo mecânico Qixing Z2 sua vida útil livre de vazamentos sob condições de alta temperatura.

Cada anel de vedação é moldado a partir de compostos curados com peróxido — NBR para água e hidrocarbonetos suaves, EPDM para água quente e produtos químicos fracos, FKM para temperaturas mais altas e fluidos agressivos. As faces de carbono são impregnadas de resina, o SiC é SSiC sinterizado sem pressão e o carboneto de tungstênio usa YG6/YG8 ligado a cobalto.

Cada selo mecânico Z2 é dimensionado, verificado quanto à planicidade, testado quanto à carga da mola e inspecionado visualmente antes da embalagem. Os tamanhos de estoque são enviados em 3 a 7 dias; Pedidos personalizados OEM em 15-25 dias. Entre em contato com a Qixing para obter uma cotação do selo mecânico Z2 no mesmo dia e desconto em grandes quantidades em pedidos no atacado.
