Selo mecânico de mola única Z3

Substituindo uma vedação da bomba com vazamento? O selo mecânico de mola única Qixing Z3 cai em qualquer cavidade de vedação G9 (DIN 24960), tamanhos de eixo de 10 mm a 80 mm. Como uma fábrica e fornecedora de selos mecânicos na China, a Qixing envia pedidos de OEM e atacado Z3 com cotações no mesmo dia. Compre direto e reduza os custos de substituição do selo.

Enviar consulta

Descrição do produto

O selo mecânico de mola única Qixing Z3 é o substituto de ajuste direto para qualquer bomba centrífuga com cavidade de vedação G9 (DIN 24960) — o perfil de sede encontrado na maioria das bombas modernas de estilo europeu em HVAC, tratamento de água, dosagem de produtos químicos e serviço de transferência de qualidade alimentar. Os tamanhos dos eixos cobrem de 10 mm a 80 mm em mais de 30 códigos de modelos padrão.

A construção é uma mola helicoidal única com um anel de vedação secundário, classificada para -20°C a +180°C, 1,0 MPa e 15 m/s. A sede em cunha G9 assenta diretamente na carcaça da bomba sem adaptadores, enquanto a mola bidirecional permite que o mesmo selo mecânico Qixing Z3 sirva as bombas no sentido horário e anti-horário de forma intercambiável – reduzindo o estoque de MRO pela metade.

Cada selo mecânico Qixing Z3 é usinado, lapidado e montado sob o mesmo teto. Os fabricantes de bombas OEM nos fornecem volumes de marca própria; Os distribuidores MRO armazenam nossas vedações Z3 para substituições rápidas no mercado de reposição; e os compradores diretos obtêm preços de fábrica em pedidos de selos mecânicos Qixing Z3 no atacado. Solicite um orçamento para qualquer tamanho Z3, combinação de faces ou elastômero de O-ring.

Parâmetro do produto (especificação)

Envelope Operacional e Materiais

Parâmetro	Valor	Parâmetro	Valor
Diâmetro do eixo (d)	10 - 80mm	Tipo de assento padrão	G9 (DIN 24960)
Temperatura	-20°C ~ +180°C	Assentos alternativos	G6/G13
Pressão	≤ 1,0MPa	Faces estacionárias/rotativas	Cerâmica / SiC / TC / Carbono
Velocidade do eixo	≤ 15m/s	Elastômero de anel de vedação	NBR/EPDM/FKM
Rotação	Bidirecional	Molas e peças metálicas	SS304/SS316

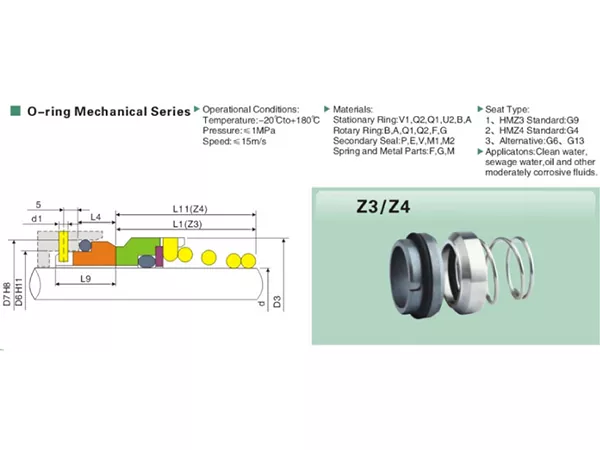

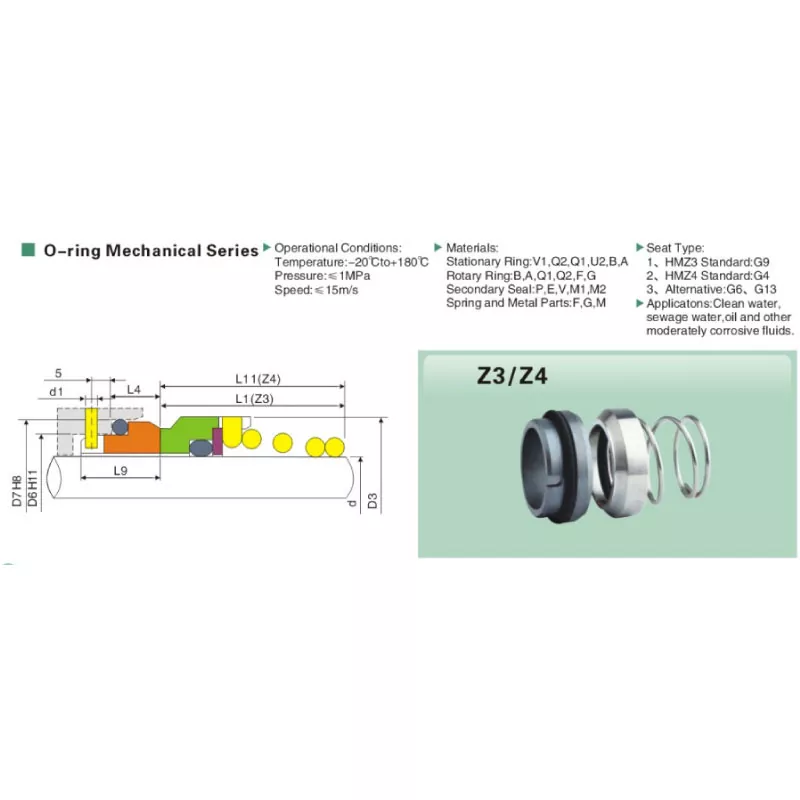

Tabela de dimensões (todos os tamanhos em mm)

Modelo	d	D3	D6	D7	d1	L	L4	L9
Z3-10	10	19	17	21	3	15.5	10.0	17.5
Z3-12	12	21	19	23	3	16.0	10.0	17.5
Z3-14	14	23	21	25	3	16.5	10.0	17.5
Z3-16	16	26	23	27	3	18.0	10.0	17.5
Z3-18	18	29	27	33	3	19.5	11.5	19.5
Z3-20	20	31	29	35	3	22.0	11.5	19.5
Z3-22	22	33	31	37	3	21.5	11.5	19.5
Z3-24	24	35	33	39	3	23.5	11.5	19.5
Z3-25	25	36	34	40	3	26.5	11.5	19.5
Z3-28	28	40	37	43	3	26.5	11.5	19.5
Z3-30	30	43	39	45	3	26.5	11.5	19.5
Z3-32	32	46	42	48	3	28.5	11.5	19.5
Z3-33	33	47	42	48	3	28.5	11.5	19.5
Z3-35	35	49	44	50	3	28.5	11.5	19.5
Z3-38	38	53	49	56	4	33.5	14.0	22.0
Z3-40	40	56	51	58	4	36.0	14.0	22.0
Z3-43	43	59	54	61	4	38.5	14.0	22.0
Z3-45	45	61	56	63	4	39.5	14.0	22.0
Z3-48	48	64	59	66	4	46.0	14.0	22.0
Z3-50	50	66	62	70	4	45.0	15.0	23.0
Z3-53	53	69	65	73	4	47.0	15.0	23.0
Z3-55	55	71	67	75	4	49.0	15.0	23.0
Z3-58	58	76	70	78	4	55.0	15.0	23.0
Z3-60	60	78	72	80	4	55.0	15.0	23.0
Z3-63	63	83	75	83	4	55.0	15.0	23.0
Z3-65	65	84	77	85	4	55.0	15.0	23.0
Z3-68	68	88	81	90	4	55.0	18.0	26.0
Z3-70	70	90	83	92	4	57.0	18.0	26.0
Z3-75	75	98	88	97	4	62.0	18.0	26.0
Z3-80	80	100	95	105	4	61.8	18.2	26.2

Característica e aplicação do produto

Configurações por serviço

Cada selo mecânico Qixing Z3 pode ser encomendado em cinco pares de materiais de face padrão, cada um ajustado para um serviço de bomba específico. Os compradores especificam a configuração no momento do pedido – não há cobrança extra de ferramentas para troca de pares dentro do catálogo padrão.

Cerâmica / Carbono - Serviço de água limpa e HVAC. Configuração de menor custo para água limpa e levemente contaminada de serviço geral; a escolha padrão para bombas HVAC de água gelada e condensador.
Carboneto de Silício / Carbono - Esgoto e Abrasivos Suaves. A face estacionária SSiC resiste ao desgaste de partículas em bombas de águas residuais, drenagem e estações elevatórias onde a cerâmica pode lascar.
Carboneto de Silício / Carboneto de Silício — Óleo Quente e Fluidos Térmicos. O par SiC/SiC autolubrificante lida com incidentes de funcionamento a seco e pares com O-rings FKM para serviço de óleo térmico até +180°C.
Carboneto de Tungstênio / Carbono – Produtos Químicos Suaves. A face estacionária do TC resiste a ácidos fracos, álcalis e solventes em bombas de dosagem de produtos químicos e skids de transferência de processo.
Carboneto de Tungstênio / Carboneto de Tungstênio - Serviço Severo. Emparelhamento de face TC/TC para as aplicações de selo mecânico Z3 mais exigentes no atacado, incluindo lama e meios de processo agressivos.

Indústrias atendidas

Salas de plantas HVAC – água gelada, água do condensador e bombas de circulação de água quente
Tratamento municipal de água e águas residuais - serviço de reforço, transferência e estação elevatória
Processamento químico — bombas dosadoras e plataformas de transferência moderadamente corrosivas
Alimentos, bebidas e laticínios — Loops CIP e transferência de produtos com O-rings de EPDM
Farmacêutico — bombas de transferência de grau USP em API e manuseio intermediário
Fabricação de bombas OEM - fornecimento de selo mecânico Z3 no atacado para construções de marca própria

Detalhes de produção

Cada selo mecânico Qixing Z3 carrega um número de lote rastreável até o certificado de matéria-prima, lote de usinagem, relatório de lapidação e registro de inspeção final. Os compradores que solicitam Certificado de Conformidade ou certificados de teste de material recebem um pacote completo de documentação com cada remessa - um dos motivos pelos quais os fabricantes de bombas OEM e distribuidores MRO escolhem a Qixing como seu fornecedor de selo mecânico Z3 de longo prazo.

No chão de fábrica, as faces do selo são lapidadas com planicidade ≤ 0,0009 mm em mesas de luz monocromáticas; as cargas da mola são verificadas em relação a um medidor mestre; O durômetro do O-ring é verificado por lote recebido. As peças rejeitadas são descartadas e não retrabalhadas – a qualidade nas vedações Z3 é binária, não negociável.

Os tamanhos de estoque são enviados em 3 a 7 dias; Pedidos personalizados OEM em 15-25 dias. Cada selo mecânico Qixing Z3 é ensacado com dessecante e embalado em caixas simples ou da marca do comprador, dependendo do pedido. Entre em contato com a Qixing para obter uma cotação do selo mecânico Z3 no mesmo dia, preços de amostra ou desconto no atacado.
