Selo mecânico de 502 cartuchos

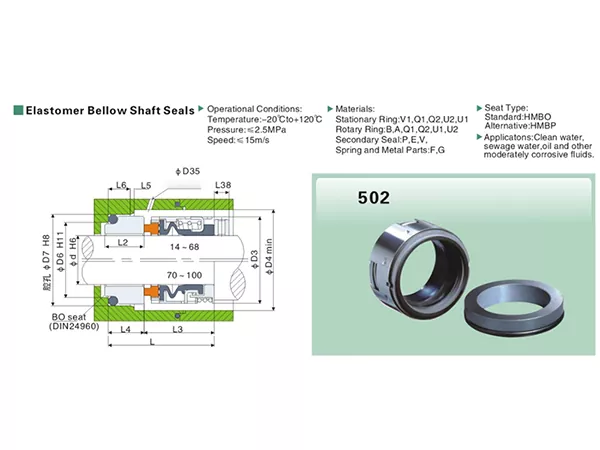

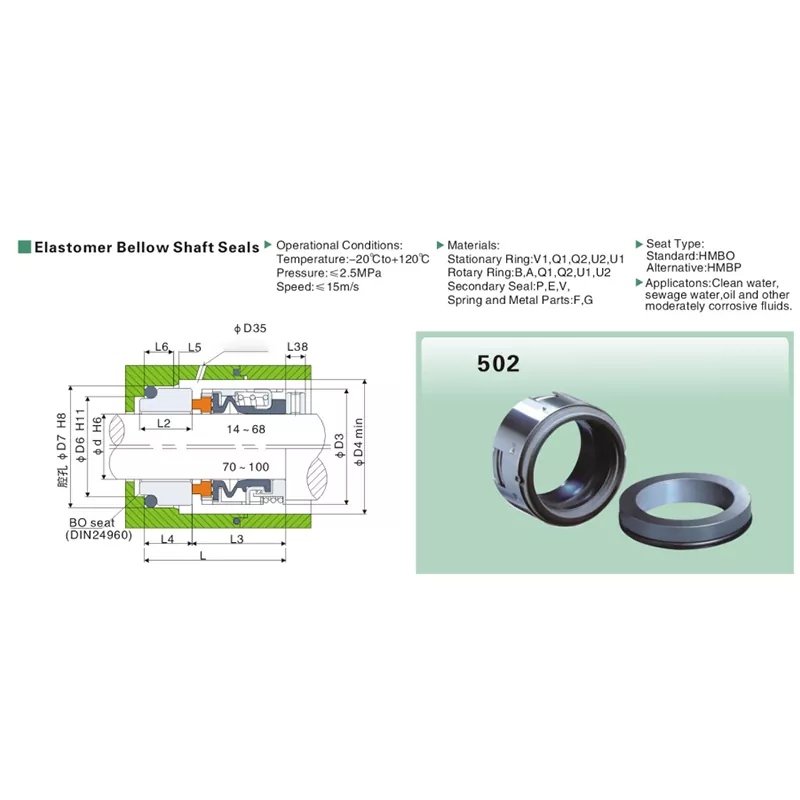

A série 502 possui uma ampla gama de tamanhos e diversas dimensões de instalação que variam em toda a gama. Isso o torna um produto onde “502 + diâmetro do eixo” é um bom ponto de partida, mas nem sempre suficiente para um pedido de substituição confiável. O desenho técnico separa os tamanhos de eixo 14-68 mm e 70-100 mm na área de instalação, portanto, é importante combinar o envelope de vedação existente.

Para Qixing, isso cria um fluxo de trabalho de compra prático: primeiro identifique o tamanho 502, depois verifique as dimensões da sede estacionária, do eixo e da carcaça e, finalmente, confirme o fluido, a pressão, a temperatura e a velocidade antes da produção.

O que torna a série 502 distinta

• Ampla cobertura do eixo de 14 mm a 100 mm.
• Faixa de operação: -20°C a +120°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.
• Assento estacionário padrão listado como BO; BP está listado como uma alternativa.
• O desenho técnico identifica a sede BO com a notação DIN24960.
• O desenho inclui uma porta de lavagem/resfriamento na área do alojamento.
• O 502 é apresentado pela Qixing como um selo mecânico de cartucho 502 e usa uma estrutura de vedação com fole de elastômero.
• Opções de código de material são fornecidas para anel estacionário, anel rotativo, vedação secundária, mola e peças metálicas.

502 de relance

Assento BO ou Assento BP?

As especificações técnicas listam BO como assento padrão e BP como alternativa. Também marca a sede BO com uma referência DIN24960 no desenho. No entanto, as especificações do produto não explicam a diferença de desempenho entre BO e BP. Para um pedido de substituição, a abordagem mais segura é identificar o assento utilizado na instalação existente e confirmar as dimensões relevantes em vez de tratar os dois códigos como automaticamente intercambiáveis.

Uma maneira melhor de combinar uma substituição 502

Seleção de fluidos: leia atentamente a linha de aplicação

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Isso é útil para a filtragem inicial, mas não é uma declaração universal de compatibilidade química. O esgoto pode conter sólidos suspensos, os óleos podem conter aditivos e os líquidos corrosivos variam muito em concentração e temperatura.

Por esse motivo, Qixing deve confirmar o meio real antes de selecionar os códigos de material de face e vedação secundária. Isto é especialmente importante quando a aplicação é mais agressiva do que a expressão “moderadamente corrosiva” nas especificações do produto.

Opções de código de material

As especificações técnicas fornecem opções de materiais apenas como códigos. Esta página do produto mantém esses códigos sem inventar nomes de materiais não suportados:

• Anel estacionário: V1 / Q1 / Q2 / U2 / U1
• Anel rotativo: B/A/Q1/Q2/U1/U2
• Secondary seal: P / E / V
• Mola e peças metálicas: F/G

O que medir antes de remover o selo antigo

Se o 502 for adquirido como substituto, as equipes de manutenção poderão economizar tempo registrando algumas dimensões antes que o conjunto antigo seja descartado. Meça primeiro o diâmetro do eixo e depois registre o diâmetro externo da sede e o comprimento de instalação axial. Se possível, observe também a disposição da porta de lavagem/resfriamento mostrada no desenho técnico.

• Diâmetro do eixo d
• Diâmetros da sede e da carcaça D3 / D4 / D6 / D7
• Comprimentos total e de trabalho L / L3 / L4
• Dimensões axiais secundárias L5 / L6 / L2 / L38
• Estilo de assento existente e marcação visível do modelo
• Fotos nítidas da montagem completa e assento estacionário

Por que escolher Qixing para o 502

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para a série 502, podemos revisar o modelo, o tamanho do eixo, as dimensões, os requisitos do assento e as condições de serviço juntos antes da cotação, o que é mais útil do que citar apenas o número do modelo.

Para projetos OEM e de substituição, a seleção personalizada pode ser baseada em desenhos, amostras existentes, medidas dimensionais ou dados operacionais. Requisitos específicos de capacidade de produção, certificação ou entrega podem ser confirmados separadamente para o projeto, em vez de assumidos na página do produto.

Perguntas frequentes

Quais tamanhos de eixo estão disponíveis para a série 502?

As especificações do produto listam 502 tamanhos de diâmetro de eixo de 14 mm a 100 mm.

Quais limites operacionais são mostrados para o 502?

A faixa de operação é de -20°C a +120°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.

Qual assento estacionário é padrão?

BO está listado como assento padrão, enquanto BP está listado como alternativa.

As especificações do produto fazem referência a DIN24960?

Sim. O desenho técnico identifica a sede BO com uma referência DIN24960.

Quais fluidos estão listados para o 502?

Água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos estão listados.

O 502 é um selo de cartucho ou um selo de fole de elastômero?

Qixing apresenta este produto como Selo Mecânico de Cartucho 502. Sua estrutura de vedação de fole de elastômero deve corresponder às dimensões e condições de operação antes do pedido.

Posso encomendar apenas pelo diâmetro do eixo?

O diâmetro do eixo é o primeiro ponto de seleção, mas o estilo da sede e as dimensões de instalação também devem ser verificados para trabalhos de substituição.

O que devo enviar para uma cotação de substituição?

Envie o modelo existente, tamanho do eixo, estilo do assento, dimensões de instalação, meio, pressão, temperatura, velocidade e fotos nítidas, se disponível.

Qixing pode personalizar o selo 502?

Qixing pode oferecer suporte a correspondência personalizada com base em dimensões, amostras e dados operacionais. Qualquer configuração fora do padrão deverá ser confirmada caso a caso.

BO e BP são automaticamente intercambiáveis?

BO é o assento padrão e BP é uma alternativa. Confirme as dimensões e os requisitos de instalação antes de considerar as opções de assento intercambiáveis.

Tabela de dimensões 502

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 502 voltada para Qixing.
