selo mecânico do cartucho 104U

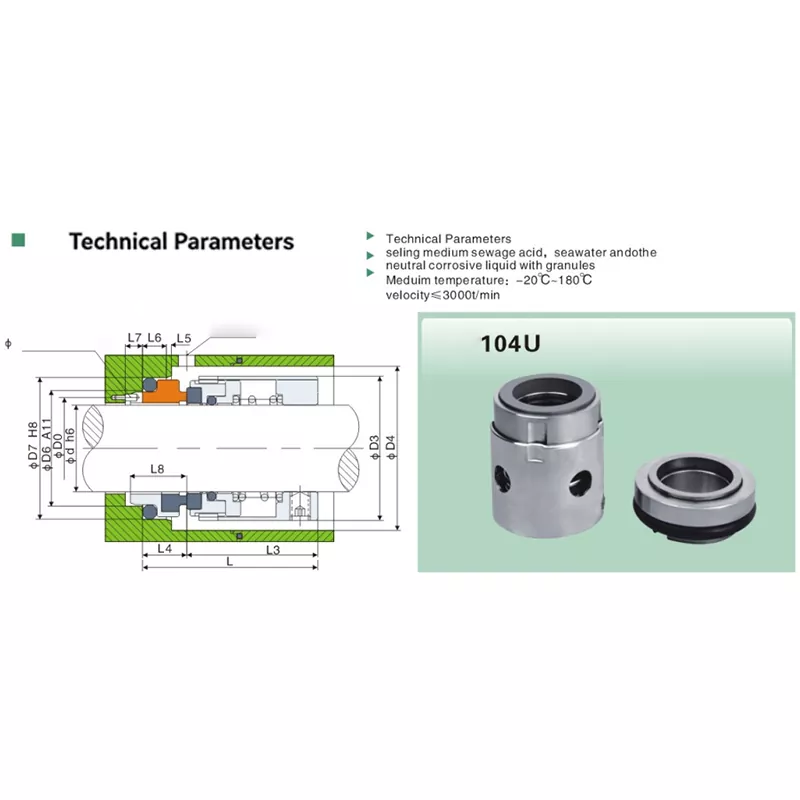

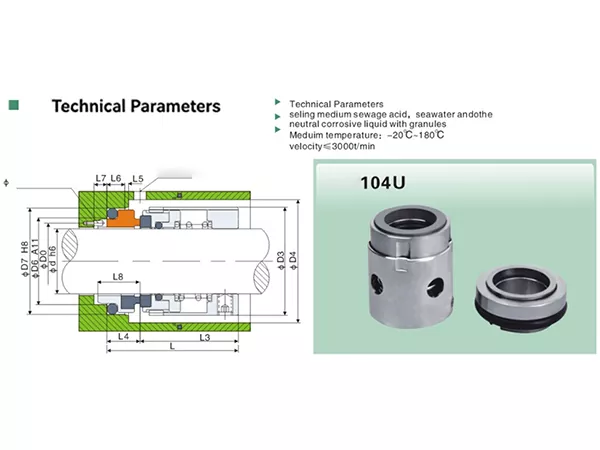

O desenho técnico mostra um conjunto de vedação integrado com uma sede estacionária separada, uma porta de lavagem/resfriamento e um local para pino antirrotação. Para substituição ou seleção de novo equipamento, o tamanho do eixo e as dimensões de instalação devem ser verificados juntamente com o meio real e as condições operacionais.

Principais recursos

• Projeto de selo mecânico de cartucho 104U para combinação simplificada de montagem.
• Faixa de diâmetro de eixo disponível: 16-120 mm.
• Temperatura operacional listada: -20°C a +180°C.
• Pressão operacional listada: 0-1,0 MPa.
• Velocidade de rotação listada: até 3000 r/min.
• o desenho técnico inclui uma porta de lavagem/resfriamento.
• o desenho técnico identifica a posição do pino antirrotação, marcada como fornecida nas especificações do produto.
• Ampla gama dimensional para substituição industrial e correspondência de equipamentos.
• Qixing pode oferecer suporte à seleção personalizada com base no tamanho do eixo, dimensões, meio e dados operacionais.

Especificações Técnicas

Aplicativos

As especificações do produto fornecem uma descrição ampla do meio. O texto chinês lista água, água do mar, ácido, álcali e benzeno, enquanto a nota em inglês também se refere a esgoto, água do mar e líquido corrosivo neutro com grânulos. Como as duas linhas de linguagem não estão totalmente alinhadas, a composição real do fluido deve ser confirmada antes da seleção final do material.

• Serviço de água e água do mar
• Esgoto ou líquidos contendo grânulos, quando compatível com a configuração de vedação selecionada
• Serviço ácido ou alcalino após confirmação de compatibilidade do material
• Outros líquidos industriais dentro da faixa de temperatura, pressão e velocidade listadas

Considerações de design e seleção

O 104U deve ser selecionado por mais do que apenas o número do modelo. A tabela dimensional inclui d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 e L8. Para trabalhos de substituição, compare estas dimensões com a instalação existente antes de confirmar o tamanho.

O desenho técnico mostra uma conexão de lavagem/resfriamento. Se o equipamento utilizar lavagem ou resfriamento externo, confirme a disposição das portas e o espaço de instalação ao redor durante a seleção. O desenho também marca a posição do pino anti-rotação e indica que o pino é autofornecido.

As especificações do produto listam velocidade máxima de 3.000 r/min, temperatura de até 180°C e pressão de até 1,0 MPa. A adequação real pode depender do fluido, da combinação de materiais, do conteúdo de sólidos e das condições do equipamento; portanto, aplicações próximas a esses limites devem ser revisadas com dados operacionais completos.

Substituição e correspondência de aquisição

Para um selo mecânico de cartucho 104U de substituição, envie à Qixing a referência do modelo existente, o diâmetro do eixo e as dimensões de instalação disponíveis. Fotos da montagem do cartucho, assento estacionário, conexão de descarga e instalação do equipamento também podem ajudar na correspondência do modelo.

A similaridade do modelo não garante automaticamente a intercambialidade direta. Uma correspondência mais confiável deve comparar as dimensões críticas e as condições operacionais mostradas nesta página antes da produção ou envio.

Como encomendar/informações de seleção

• Diâmetro do eixo necessário (d).
• Tamanho 104U existente ou modelo de vedação antigo, se disponível.
• Meio de trabalho e se estão presentes sólidos/grânulos.
• Temperatura operacional.
• Pressão operacional.
• Velocidade rotacional.
• Principais dimensões de instalação da vedação ou equipamento existente.
• Requisitos de conexão de lavagem/resfriamento.
• Fotos ou desenhos para correspondência de substituição quando o modelo original for incerto.

Por que escolher Qixing como seu fabricante 104U

Qixing, a marca de selo mecânico da Ningbo Yade Fluid Connector Co., Ltd, fornece o selo mecânico de cartucho 104U do ponto de vista do fabricante e da fábrica. Podemos oferecer suporte à correspondência personalizada de produtos, analisando o tamanho do eixo, os requisitos dimensionais, as condições médias e operacionais antes da cotação.

Para projetos de OEM, substituição e fornecimento industrial, a Qixing pode trabalhar a partir de referências de modelos, desenhos, dimensões ou informações de amostras existentes para ajudar a definir a configuração 104U necessária. Capacidade específica de produção, certificação e requisitos de entrega podem ser confirmados separadamente de acordo com o projeto.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico de cartucho 104U?

As especificações do produto listam tamanhos de eixo de 16 mm a 120 mm.

Qual é a faixa de temperatura operacional?

As especificações do produto listam uma faixa de temperatura média de -20°C a +180°C.

Que pressão o 104U pode suportar?

A faixa de pressão operacional é de 0 a 1,0 MPa.

Qual é a velocidade rotacional máxima?

As especificações do produto listam uma velocidade máxima de 3.000 r/min.

O 104U inclui uma conexão de descarga ou resfriamento?

O desenho técnico mostra uma porta de lavagem/resfriamento. O arranjo de conexão necessário deverá ser confirmado com a instalação do equipamento.

Quais mídias estão listadas para o 104U?

Os meios aplicáveis ​​incluem água, água do mar, ácidos, álcalis e benzeno, bem como esgoto/água do mar e líquidos corrosivos neutros contendo grânulos. Confirme a compatibilidade do material para o fluido real e as condições operacionais.

A Qixing pode fabricar um 104U substituto com base no meu selo antigo?

Qixing pode revisar o modelo antigo do selo, dimensões, fotos e dados operacionais para correspondência. A confirmação dimensional é recomendada antes de tratar uma substituição como intercambiável.

Que dimensões devo fornecer para uma substituição?

Comece com o diâmetro do eixo d e, sempre que possível, forneça D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 e L8.

O pino anti-rotação é fornecido junto com o selo?

O desenho técnico marca o pino antirrotação como autofornecido. Confirme o escopo final do fornecimento ao fazer o pedido.

A Qixing pode fornecer selos 104U personalizados?

Qixing pode oferecer suporte à seleção e correspondência personalizada com base nas dimensões, meio e requisitos operacionais. Qualquer projeto fora do padrão deve ser confirmado caso a caso.

Tabela de dimensões 104U

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 104U voltada para Qixing.
