1 selo mecânico de fole de borracha

A família Modelo 1 está disponível em tamanhos de polegada fracionária de 5/8 pol. a 3 pol., com referências dimensionais para d, D3, D7, L3 e L4. Para projetos de substituição, essas dimensões são mais úteis do que apenas o nome do modelo porque o tamanho correto do eixo também deve corresponder ao espaço de instalação radial e axial disponível.

Isto torna o Modelo 1 especialmente prático para projetos de substituição. Distribuidores e equipes de manutenção podem identificar o tamanho mais próximo, comparar D3/D7 e L3/L4 com o selo antigo e, em seguida, confirmar o meio de trabalho e as condições operacionais antes da produção.

Especificações Técnicas

Detalhes de projeto e instalação

O Modelo 1 usa um conjunto giratório de fole de elastômero, mola helicoidal e sede estacionária. As principais dimensões de instalação incluem D3, D7, L3 e L4, juntamente com uma referência de chanfro de 1,5 × 45°. A confirmação dessas dimensões antes do pedido ajuda a reduzir incompatibilidades de substituição e retrabalho de instalação.

Códigos de materiais: use o meio para orientar a escolha

As opções de materiais são identificadas por códigos de seleção. Use o código necessário onde ele já for conhecido ou forneça o meio de trabalho e as condições operacionais para que a Qixing possa revisar uma combinação de materiais adequada.

• Anel estacionário: V1 / Q1 / Q2 / U2 / U1
• Anel rotativo: B/A/U2/Q2/Q1/U1
• Selo secundário: P/E/V
• Mola e peças metálicas: F/G

Para cotação, os compradores que já conhecem o código necessário podem enviá-lo diretamente. Se o código for desconhecido, a Qixing pode revisar o fluido e as condições operacionais antes que a combinação final do material seja confirmada.

Notas de aplicação

O selo mecânico de fole de borracha 1 é adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. A compatibilidade real ainda deve ser verificada em relação ao conteúdo de sólidos, aditivos, concentração e temperatura porque essas condições podem variar significativamente entre as aplicações.

Para aplicações fora dos meios listados — ou próximos aos limites de temperatura ou pressão declarados — envie o meio real e as condições de serviço com a RFQ para que a seleção do material possa ser verificada antes da produção.

Correspondência de substituição: meça antes que o selo antigo seja descartado

• Registre o diâmetro do eixo d e o tamanho em polegadas fracionárias, se conhecido.
• Meça D3 e D7 para verificar o envelope de instalação radial.
• Meça L3 e L4 para verificar o espaço de instalação axial.
• Fotografe o conjunto giratório completo e o assento estacionário separadamente.
• Registre o meio de trabalho, temperatura, pressão e velocidade do eixo.
• Envie qualquer marcação visível do modelo ou código do material junto com as medidas.

Como Qixing lida com uma RFQ para o modelo 1

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para a série Modelo 1, nossa fábrica pode trabalhar a partir de referências de tamanho, dimensões, amostras antigas ou desenhos e combinar essas informações com as condições reais de operação antes da cotação.

Isto é especialmente útil para projetos de substituição onde a marcação do modelo antigo está incompleta. Qixing pode usar informações dimensionais e de aplicação para oferecer suporte à correspondência personalizada sem reivindicar intercambialidade universal.

Perguntas frequentes

Quais tamanhos estão listados para o selo mecânico de fole de borracha 1?

Os tamanhos disponíveis vão de 5/8 pol. a 3 pol., correspondendo a diâmetros de eixo de 15,875 mm a 76,2 mm.

Quais são os limites operacionais do selo Modelo 1?

A faixa de operação é de -20°C a +120°C, com pressão de até 1,4 MPa e velocidade de deslizamento de até 15 m/s.

Quais mídias estão listadas para o Modelo 1?

Água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais dimensões devo verificar para uma substituição?

As principais dimensões de substituição incluem d, D3, D7, L3 e L4. Compare esses valores com a instalação existente antes de fazer o pedido.

Posso encomendar usando apenas o diâmetro do eixo?

O diâmetro do eixo identifica a faixa de tamanho, mas D3, D7, L3 e L4 também devem ser verificados para um projeto de substituição.

Quais opções de materiais estão disponíveis?

As seleções de materiais disponíveis são especificadas por códigos para anel estacionário, anel rotativo, vedação secundária, mola e peças metálicas. Entre em contato com Qixing se precisar de ajuda para confirmar a combinação apropriada.

A Qixing pode fabricar um substituto a partir de uma amostra?

Qixing pode revisar uma amostra, desenho, fotos e dimensões juntamente com as condições operacionais para uma correspondência personalizada.

Esta vedação é adequada para qualquer produto químico corrosivo?

Para serviços corrosivos, forneça as condições químicas e operacionais reais para que a combinação de materiais possa ser revisada antes da produção.

O que devo incluir em uma RFQ?

Envie o tamanho do eixo, dimensões D3/D7/L3/L4, meio, temperatura, pressão, velocidade e quaisquer fotos de selos antigos ou marcações de modelo.

Qixing oferece suporte a pedidos OEM?

Sim. Qixing pode revisar os requisitos de OEM e de substituição com base em dimensões, amostras, desenhos e dados operacionais.

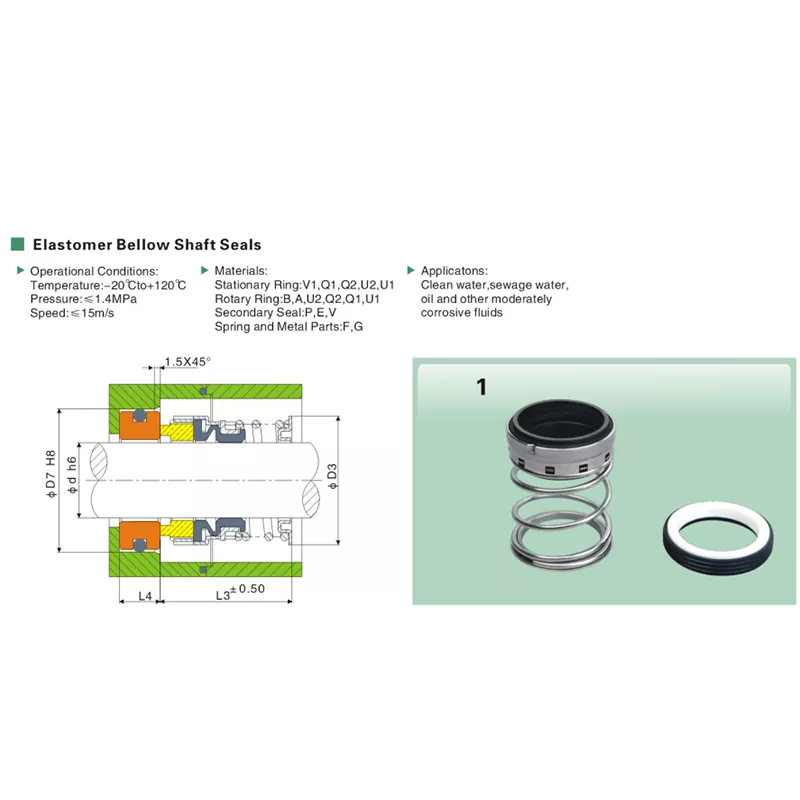

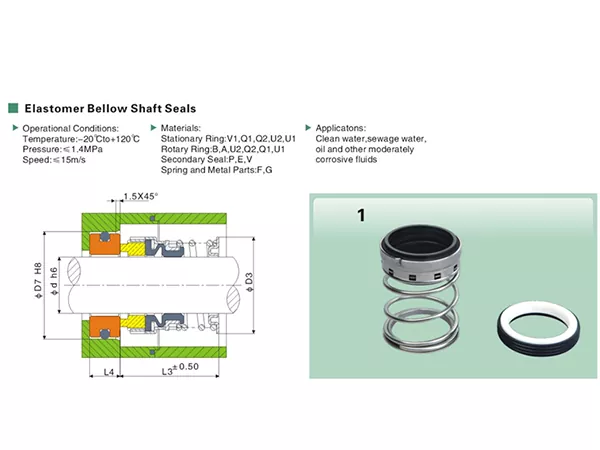

Tabela de dimensões do modelo 1

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação Modelo 1 voltado para Qixing.
