Selo mecânico de fole de borracha 2100

Para bombas de processo industrial, skids de transferência de produtos químicos de média pressão e serviços de utilidade de refinaria onde um projeto de fole de borracha de mola única ainda faz sentido comercialmente, mas a bomba funciona mais do que as condições do catálogo, o selo mecânico de fole de borracha 2100 é o caminho de atualização. Compre direto da fábrica da Qixing na China - cotação no mesmo dia, preços de fábrica, OEM e fornecimento no atacado em todo o mundo.

Onde o 2100 está na família Rubber Bellow

A seleção do selo mecânico torna-se óbvia quando o ponto de funcionamento é traçado em um mapa de pressão-velocidade. A tabela abaixo mostra a família de selos mecânicos de fole de borracha em zonas — serviço leve, uso geral, padrão industrial, serviço pesado industrial e serviço severo. O 2100 ocupa a zona industrial pesada:

Duas notas de leitura. Primeiro, as zonas se sobrepõem em aplicações reais - uma taxa de 1,5 MPa a 8 m/s poderia ser executada por uma vedação padrão industrial, mas é especificada de forma mais conservadora no 2100 industrial pesado. Em segundo lugar, a fronteira entre o serviço industrial pesado e o serviço severo também é o limite entre a construção de fole de borracha de mola única e a construção de molas múltiplas; acima de 1,8 MPa ou 15 m/s, Qixing recomenda migrar para a família de molas múltiplas 891 em vez de forçar um projeto de fole de borracha além de seus limites de projeto.

Especificações do selo mecânico de fole de borracha 2100

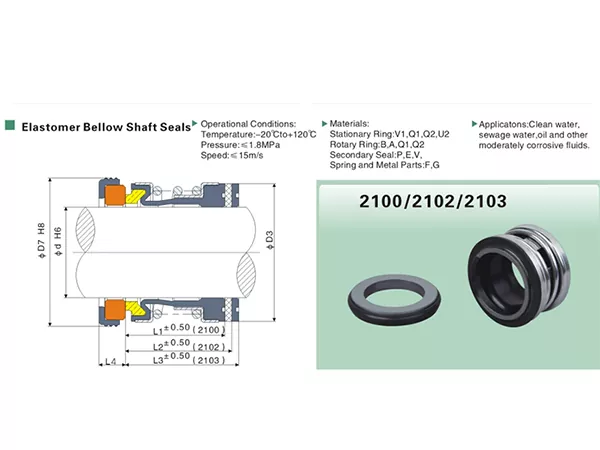

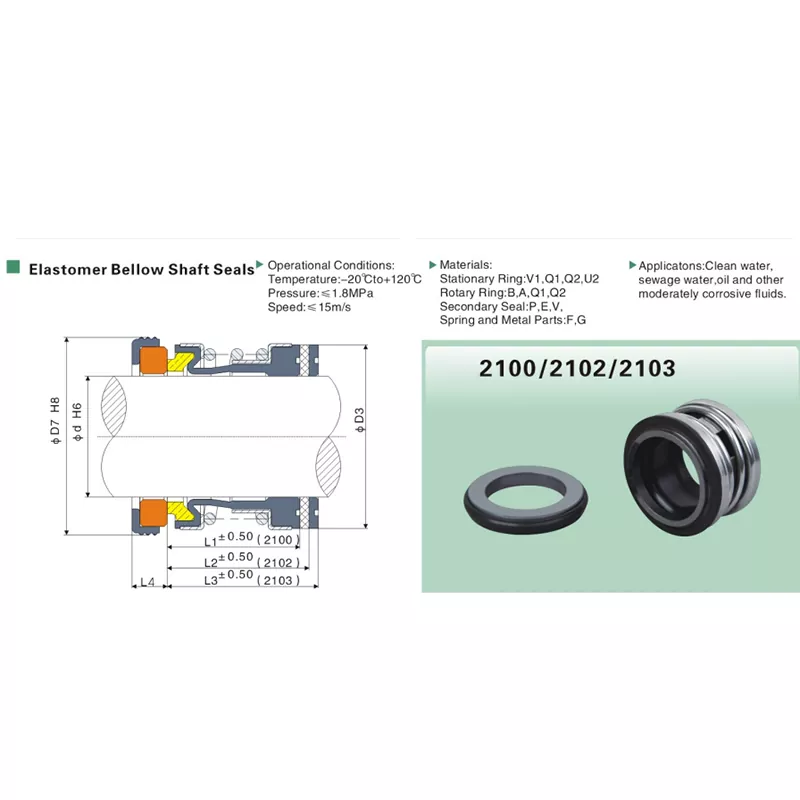

Tabela de Dimensões

Todas as dimensões em milímetros. O 2100 é fornecido em tamanhos métricos de 10 mm a 100 mm como estoque de catálogo padrão. Tamanhos fracionários imperiais de 3/8 a 4 polegadas estão disponíveis mediante solicitação – prazo de entrega típico de 15 a 25 dias para tamanhos sem estoque.

Modos de falha comuns nos endereços 2100

Quatro modos de falha são responsáveis ​​por quase todas as falhas prematuras dos selos mecânicos de fole de borracha padrão quando eles são empurrados além do envelope fotovoltaico projetado. O 2100 é projetado em torno de cada um:

Modo de falha: Extrusão de fole sob pressão

Causa raiz:foles de elastômero comprimidos contra a luva do eixo se comprimem na folga e rasgam, causando vazamento imediato. Comum em pressões acima de 1,0 MPa com fole padrão NBR ou EPDM.

Como o 2100 aborda isso:o perfil do fole 2100 é reforçado no ombro de alta tensão e o composto FKM é oferecido como padrão para pressões acima de 1,2 MPa. A geometria abaixo distribui a carga de pressão em vez de concentrá-la na linha de ligação.

Modo de falha: superaquecimento da face em alta velocidade

Causa raiz:faces de carbono e cerâmica geram calor de fricção em proporção ao produto fotovoltaico. Acima de 13 m/s de velocidade do eixo, os pares de faces padrão excedem a capacidade de dissipação de calor da câmara de vedação e as faces envidraçadas ou rachadas.

Como o 2100 aborda isso:o 2100 é fornecido com pares de faces SiC/SiC ou TC/SiC como padrão, em vez de Cerâmica/Carbono. O carboneto de silício e o carboneto de tungstênio dissipam o calor cerca de 5 a 10 vezes mais rápido que a cerâmica, mantendo a interface da face dentro da tolerância térmica até o envelope de 15 m/s.

Modo de falha: Fadiga da mola sob pressão de ciclagem

Causa raiz:molas helicoidais de aço inoxidável em vedações de fole de borracha padrão são dimensionadas para aproximadamente 10 milhões de ciclos na pressão de projeto. Bombas operando a 1,5 a 1,8 MPa com ciclos freqüentes de partida-parada desgastam a mola antes que as faces se desgastem.

Como o 2100 aborda isso:o Qixing 2100 usa múltiplas molas (não uma única mola helicoidal) dimensionadas para o envelope fotovoltaico superior, distribuindo a carga e estendendo a vida útil à fadiga para normalmente 30 milhões de ciclos. As opções de mola SS316 e Hastelloy estão disponíveis para serviços de cloreto e produtos químicos.

Modo de falha: deslizamento do colar de acionamento na luva do eixo

Causa raiz:o próprio fole de borracha aciona a face rotativa através do ajuste de interferência na luva. Sob alto torque (alta pressão × velocidade do eixo), a borracha desliza na luva, a face perde o acionamento rotacional e a vedação se abre.

Como o 2100 aborda isso:o colar de acionamento 2100 é retido mecanicamente contra a luva com uma chave de engate positivo, não dependendo apenas do atrito da borracha. O escorregamento é eliminado independentemente das condições operacionais dentro do envelope fotovoltaico nominal.

Indústrias e Aplicações por Gravidade do Serviço

Serviço moderadamente exigente

Bombas industriais de reforço e transferência em tratamento de água, serviços de produtos químicos leves, processamento de alimentos e bebidas, circuitos CIP farmacêuticos e salas de fábrica de HVAC onde as vedações de fole de borracha padrão são colocadas perto do teto fotovoltaico.

Serviço exigente

Bombas utilitárias de refinaria (água de resfriamento, transferência de água ácida), bombas de estoque de celulose e papel, transferência de polpa de mineração com TSS de até 1%, bombas de resfriamento de água do mar marinho e transferência industrial resistente a produtos químicos em concentrações moderadas.

Serviço de construção de bombas OEM

Fornecimento de selo mecânico de fole de borracha 2100 no atacado para plataformas de bombas OEM onde o dever da bomba de projeto cai dentro da zona 2100 PV e o comprador deseja um contrato de fornecimento de marca própria ou sem marca com preço de volume anual.

Como Qixing constrói o 2100 para o envelope fotovoltaico superior

Três decisões de produção separam o Qixing 2100 de um selo mecânico de fole de borracha genérico com as mesmas dimensões nominais. Primeiro, a metalurgia de molas é adaptada às condições operacionais solicitadas: SS304 para serviços de água e suaves, SS316 para exposição a cloretos, Hastelloy C para serviços químicos. As cargas da mola são verificadas por lote em relação ao medidor mestre na etapa de inspeção dimensional.

Em segundo lugar, o material da face é inclinado para pares rígidos como padrão, e não para atualização. Onde as vedações de fole de borracha de uso geral enviam Cerâmica / Carbono, o Qixing 2100 envia SiC / SiC ou TC / SiC, a menos que o comprador especifique o emparelhamento suave - os padrões mais difíceis são os que transportam a vedação através do envelope fotovoltaico superior. O nivelamento da face é lapidado para ≤ 0,0009 mm e verificado opticamente antes da montagem.

Terceiro, cada 2100 concluído é testado dinamicamente a 1,5 vezes a pressão nominal com água por dois minutos antes de ser embalado, com o resultado do teste registrado em relação ao número de série da unidade. Certificado de conformidade, certificados de materiais e relatórios de inspeção dimensional estão incluídos na remessa, sem custo extra para pedidos de OEM e de qualificação.

Compre o Qixing 2100 direto

Envie à Qixing o ponto de funcionamento da bomba - pressão, velocidade do eixo, meio, diâmetro do eixo, temperatura - e a equipe de engenharia de aplicação confirma se o selo mecânico de fole de borracha 2100 é a correspondência correta da zona fotovoltaica antes da cotação. Os tamanhos de estoque são enviados em 3 a 7 dias; Configurações personalizadas OEM em 15 a 25 dias. Cotação de fábrica no mesmo dia, preços de atacado e OEM, documentação completa de rastreabilidade. Entre em contato com a Qixing para comprar o 2100 direto da fábrica na China.
