selo mecânico de fole de borracha 1A

O selo mecânico de fole de borracha 1A está disponível com uma faixa detalhada de tamanho em polegadas de 0,375 pol. a 4.000 pol. e uma faixa de referência métrica de 14 mm a 100 mm. Os compradores podem iniciar uma RFQ com tamanho de eixo em polegadas ou métrico e, em seguida, confirmar as dimensões de instalação antes da produção.

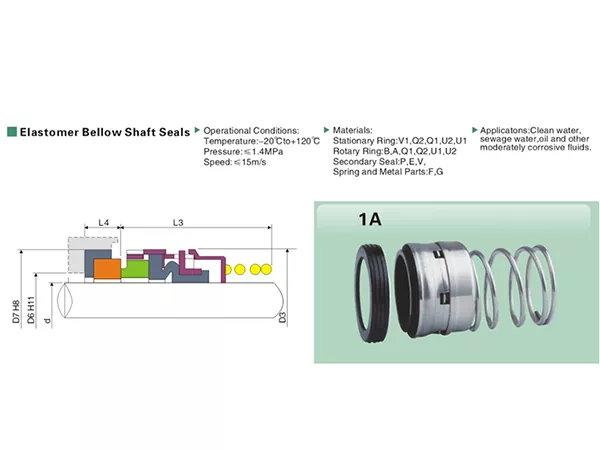

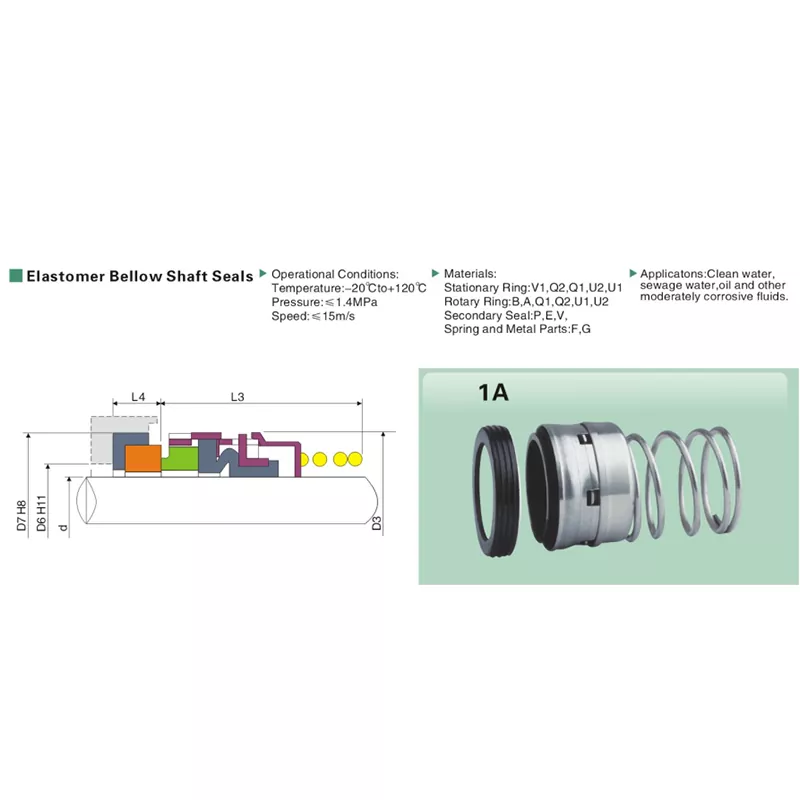

Em vez de tratar 1A apenas como um nome de modelo, a Qixing pode usar o tamanho do eixo, as dimensões D3/D6/D7 e as dimensões axiais L3/L4 para corresponder à vedação existente ou ao desenho do equipamento.

Especificações Técnicas

O que há de diferente no conjunto de dados 1A

O conjunto dimensional 1A inclui D6 além de D3 e D7. Juntamente com d, L3 e L4, estas dimensões fornecem uma base mais detalhada para verificação de substituição e correspondência de instalação.

Uma tabela de referência métrica separada fornece valores d, D3 e L3, tornando 1A fácil de especificar para compradores que trabalham com tamanhos de eixo métricos.

Opções de código de material

• Anel estacionário: V1 / Q1 / Q2 / U2 / U1
• Anel rotativo: B/A/U2/Q2/Q1/U1
• Selo secundário: P/E/V
• Mola e peças metálicas: F/G

As seleções de materiais são especificadas por códigos. Se o código necessário não for conhecido, forneça as condições de meio e serviço para que Qixing possa revisar uma combinação adequada.

Revisão de aplicação e dever

O 1A é adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Para meios especiais, confirme a composição química real e as condições operacionais antes da seleção final do material.

Quando o meio contém sólidos, aditivos ou componentes corrosivos, inclua os detalhes reais do fluido e a temperatura na consulta para que a configuração da vedação possa ser analisada em relação à operação real.

Polegada ou métrica? Como iniciar a RFQ

Lista de verificação de correspondência de substituição

• Identifique se a vedação existente foi selecionada por tamanho de eixo em polegadas ou métrico.
• Meça o diâmetro do eixo d com precisão, em vez de depender apenas de uma marcação de modelo desgastada.
• Registre D3, D6 e D7 quando acessível.
• Grave L3 e L4 para ajuste axial.
• Tire fotos nítidas do conjunto giratório completo e do assento estacionário.
• Fornece meio, temperatura, pressão e velocidade.
• Envie quaisquer códigos de materiais conhecidos ou referências de desenhos de equipamentos.

Nota de pedido

Para o tamanho de 1,375 pol., confirme a dimensão D6 com Qixing antes de fazer o pedido.

Por que escolher Qixing para 1A

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para o 1A, nossa fábrica pode trabalhar a partir de referências de tamanho em polegadas ou métricas, amostras, desenhos e dimensões de instalação medidas para dar suporte a projetos de OEM e de substituição.

O processo de compra é simples: identifique o sistema de tamanhos, verifique as dimensões críticas, confirme as condições de serviço e, em seguida, finalize os requisitos de material e produção.

Perguntas frequentes

Qual faixa de tamanho está listada para o selo mecânico de fole de borracha 1A?

A tabela em polegadas vai de 0,375 pol. a 4.000 pol. A tabela de referência métrica separada lista tamanhos de eixo de 14 mm a 100 mm.

Quais limites operacionais são mostrados para 1A?

A faixa de operação é de -20°C a +120°C, com pressão de até 1,4 MPa e velocidade de deslizamento de até 15 m/s.

Quais mídias estão listadas?

Água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais dimensões são publicadas para os tamanhos em polegadas?

As principais dimensões em polegadas incluem d, D3, D6, D7, L3 e L4.

O que a tabela de referência de métricas fornece?

Ele fornece tamanho métrico, valores d, D3 e L3 para tamanhos de referência de 14 a 100 mm.

Posso usar apenas a tabela métrica para um pedido de substituição?

É um ponto de partida útil, mas as dimensões reais da instalação ainda devem ser confirmadas antes da produção.

Quais códigos de materiais estão listados?

Anel estacionário: V1/Q1/Q2/U2/U1; anel rotativo: B/A/U2/Q2/Q1/U1; vedação secundária: P/E/V; mola e peças metálicas: F/G.

Por que a linha de 1,375 pol. está sinalizada para verificação?

Confirme a dimensão D6 para o tamanho de 1,375 pol. antes da produção.

O que devo enviar à Qixing para uma cotação de substituição?

Envie o tamanho do eixo em polegadas ou métrico, dimensões D3/D6/D7/L3/L4 quando disponíveis, meio operacional, temperatura, pressão, velocidade e fotos de vedações antigas.

A Qixing pode fabricar selos 1A personalizados?

Qixing pode revisar os requisitos de OEM e de substituição usando amostras, desenhos, medições e dados operacionais.

Tabela de dimensões em polegadas 1A

As dimensões estão em milímetros, exceto a primeira coluna, que é a referência do tamanho em polegadas.

Nota de pedido:confirme a dimensão D6 para o tamanho de 1,375 pol. antes da produção.

Tabela de referência métrica 1A
