selo mecânico da bomba química 58U

Para muitos selos mecânicos padrão, os compradores começam com o tamanho do eixo e depois analisam as dimensões. Para o selo mecânico da bomba química 58U, o meio deve avançar muito mais cedo na discussão. as especificações do produto atribuem especificamente a família 58U/59U a fluidos fortemente corrosivos, portanto a composição, concentração e temperatura do fluido são fundamentais para uma seleção correta.

Isso muda a conversa de compra. Uma consulta de 58U não deve parar em “Preciso de 40 mm”. Qixing também deve saber o que é o líquido, quão quente ele corre, a pressão, a velocidade e qualquer requisito conhecido do código do material antes que a configuração seja confirmada.

Janela operacional técnica

58U vs. 59U: mesma família, referência de assento diferente

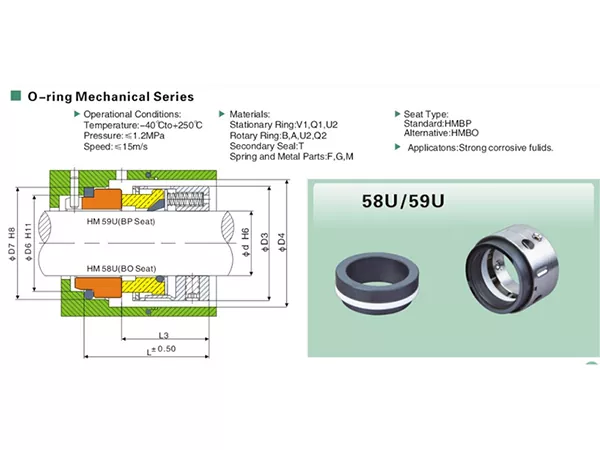

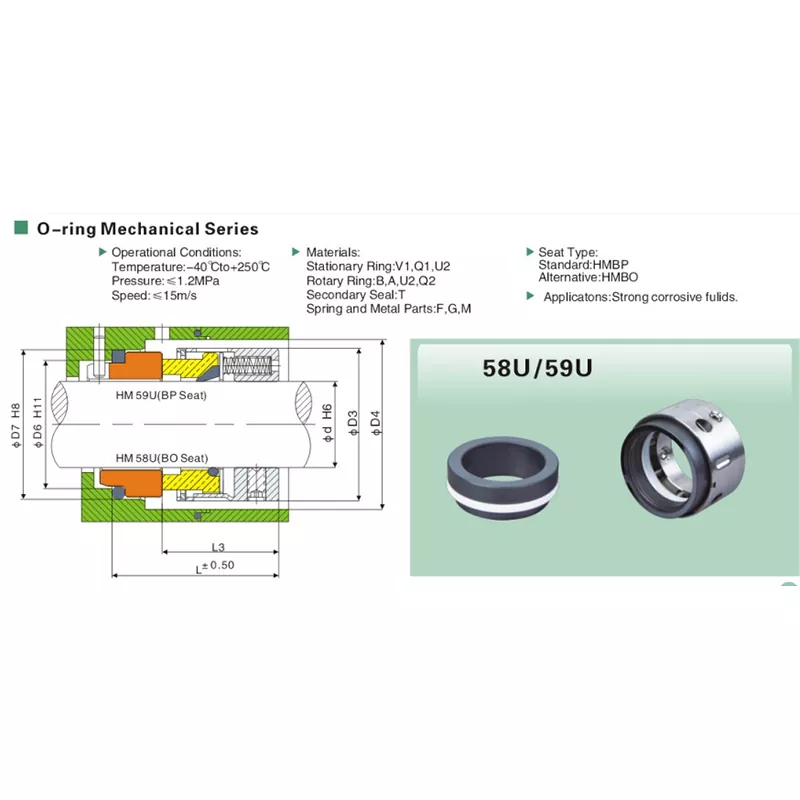

as especificações do produto combinam 58U e 59U em uma página e usam uma tabela dimensional compartilhada. O desenho da seção, entretanto, rotula 58U com sede BO e 59U com sede BP. Ao mesmo tempo, a nota da série diz que BP é o assento padrão e BO a alternativa.

Para o 58U, o principal detalhe específico do modelo é a disposição dos assentos BO. Confirme o assento durante a correspondência de substituição, em vez de confiar apenas no nome da família.

Por que a faixa de -40°C a +250°C precisa de uma leitura cuidadosa

A faixa de temperatura operacional é de -40°C a +250°C. Isto não significa que cada combinação de código de material seja automaticamente adequada em toda a gama; a compatibilidade química e a capacidade de temperatura dependem das faces de vedação selecionadas e da vedação secundária.

Para serviços corrosivos próximos ao limite superior ou inferior de temperatura, a consulta deve incluir o fluido real e a temperatura juntos. Isto permite que a seleção do material seja analisada em relação à obrigação pretendida, em vez de tratar o limite das especificações do produto como uma garantia universal.

A resistência química não é um material

As opções de materiais são identificadas por códigos. Se o código necessário for desconhecido, forneça as condições de meio e serviço para que Qixing possa revisar uma combinação adequada.

• Anel estacionário: V1/Q1/U2
• Anel rotativo: B/A/U2/Q2
• Selo secundário: T
• Mola e peças metálicas: F/G/M

Para conversão de site, isso também é útil: um comprador que conhece o código do material antigo pode enviá-lo diretamente, enquanto os compradores que não conhecem o código podem fornecer o meio, a concentração e a temperatura para o Qixing revisar.

Lista de verificação para consultas sobre serviços corrosivos

Quando uma substituição de 58U deve ser medida, não se adivinha

A família 58U/59U compartilha uma tabela de tamanho único que cobre 14 mm a 100 mm. Para um pedido de substituição, o diâmetro do eixo é a primeira verificação, mas deve ser seguido por D3, D4, L, L3, D6 e D7 onde a instalação antiga permite a medição.

Isto é particularmente importante se a placa de identificação antiga ou a marcação do selo estiverem incompletas. Uma foto nítida do assento estacionário também pode ajudar a confirmar se o conjunto antigo segue a disposição do assento BO 58U.

Onde o 58U se encaixa em um projeto de manuseio de produtos químicos

O 58U destina-se a fluidos fortemente corrosivos. Como os produtos químicos individuais podem se comportar de maneira diferente com a concentração e a temperatura, a Qixing utiliza os dados reais do meio do cliente para avaliar a adequação para uma aplicação específica.

Por que escolher Qixing para vedações resistentes a produtos químicos 58U

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para o 58U, nosso processo de seleção na fábrica pode começar pelo meio químico e pelas condições operacionais e depois passar para o tamanho do eixo, sede e dimensões.

Para projetos OEM e de substituição, a Qixing pode revisar amostras, desenhos, referências de modelos e dados dimensionais juntamente com as condições de serviço. Isso torna a cotação mais útil para a compra de serviços corrosivos do que uma cotação genérica apenas para modelo.

Perguntas frequentes

Quais tamanhos de eixo estão disponíveis para o selo mecânico da bomba química 58U?

A tabela de dimensões compartilhada 58U/59U abrange diâmetros de eixo de 14 mm a 100 mm.

Qual faixa de temperatura está listada para o 58U?

A faixa de temperatura operacional é de -40°C a +250°C.

Qual é a pressão máxima listada?

As especificações do produto listam pressões de até 1,2 MPa.

Qual é a velocidade máxima de deslizamento listada?

As especificações do produto listam velocidades de deslizamento de até 15 m/s.

Para quais fluidos o 58U se destina?

A faixa de aplicação indica “Fluidos fortemente corrosivos”. Não fornece uma lista química detalhada.

Qual assento estacionário é usado pelo 58U?

O desenho rotula especificamente o 58U com um assento BO. A mesma página rotula o 59U com um assento BP.

Por que a página também diz que BP é padrão e BO é alternativo?

Essa declaração foi escrita no nível combinado da série 58U/59U. Como o desenho do modelo identifica especificamente 58U com BO, o assento deve ser confirmado durante a seleção, em vez de inferido apenas pela nota da família.

Todas as opções de materiais podem funcionar a 250°C?

Confirme o meio e a temperatura antes da seleção, pois as combinações de código de material podem ter diferentes limites de compatibilidade.

O que devo enviar para uma cotação de serviço corrosivo?

Envie o fluido, concentração, temperatura, pressão, velocidade, tamanho do eixo, informações existentes sobre a sede e quaisquer códigos de materiais conhecidos.

Qixing pode personalizar o 58U?

Qixing pode oferecer suporte à seleção e correspondência personalizadas usando dimensões, amostras, dados médios e condições operacionais. Requisitos não padronizados devem ser confirmados caso a caso.

Tabela de dimensões 58U

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 58U voltada para Qixing.
