selo mecânico da bomba química 59U

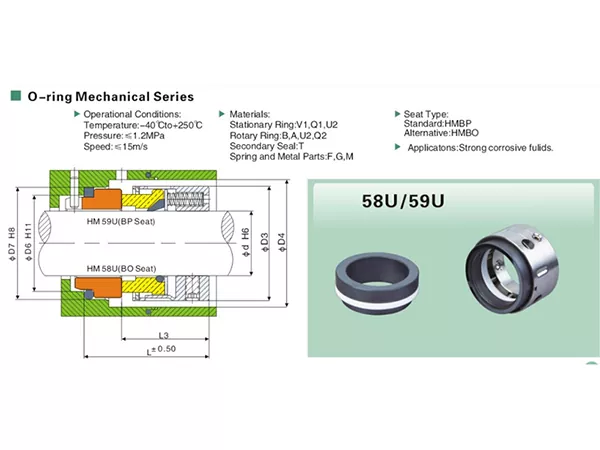

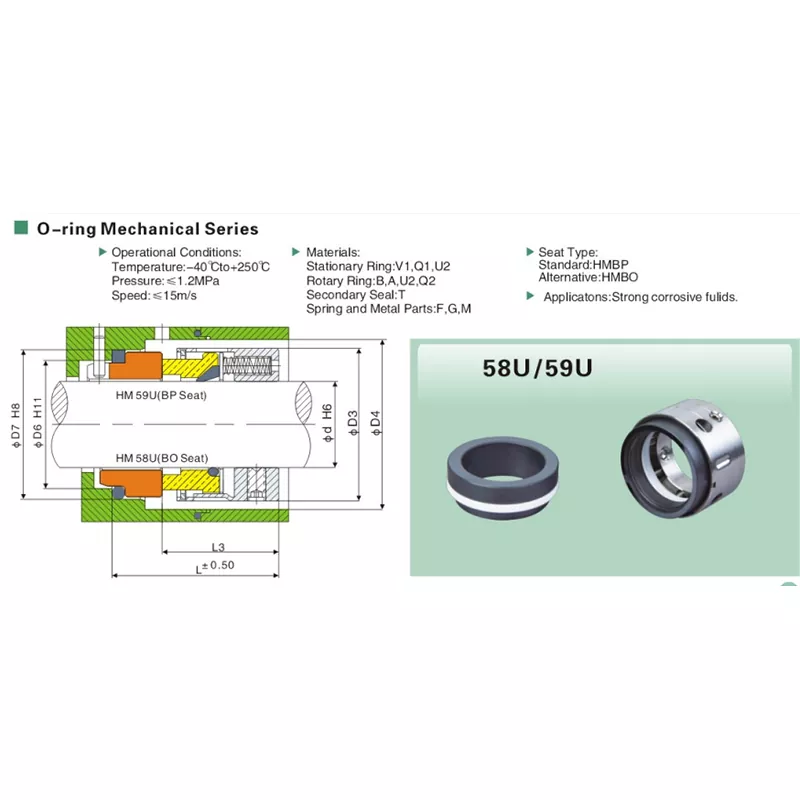

as especificações do produto colocam 58U e 59U na mesma família de selos mecânicos de O-ring e fornecem a eles uma tabela de tamanhos compartilhada. A diferença mais clara no nível do modelo mostrada na página é o assento estacionário: o desenho 59U é rotulado com um assento BP, enquanto o desenho 58U é rotulado com BO.

Isso significa que uma substituição de 59U não deve ser selecionada apenas com base no diâmetro do eixo. Se uma vedação existente tiver um assento estacionário visível, fotografar e medir esse assento antes de fazer o pedido pode ajudar a evitar que uma combinação entre modelo e família se torne uma incompatibilidade de assento.

Especificações Técnicas 59U

59U vs. 58U: uma comparação prática de compra

As opções de assento BP e BO devem ser tratadas como opções de seleção de instalação. Confirme o assento e as dimensões existentes antes de fazer o pedido.

Por que a confirmação do assento da BP é importante no trabalho de substituição

Num projeto de substituição, a marcação do modelo pode estar incompleta, enquanto o assento estacionário ainda é mensurável. Para uma consulta de 59U, confirme o assento do BP sempre que possível e compare os valores D6 e D7 relevantes juntamente com o tamanho do eixo e as dimensões axiais.

• Fotografe o assento estacionário antes que o selo antigo seja descartado.
• Registre o diâmetro do eixo d.
• Meça D6 e D7 se estiver acessível.
• Verifique D3 e D4 ao redor do invólucro do selo/sede.
• Registre L e L3 para espaço axial.
• Envie qualquer modelo visível ou marcações de código de material.

Fluidos Corrosivos Fortes: O Meio Deve Ser Nomeado

a linha de aplicação de especificações do produto diz "Fluidos corrosivos fortes", mas não lista produtos químicos individuais. Esse texto é uma categoria de seleção, não um gráfico completo de resistência química.

Para que Qixing analise uma configuração de 59U, a consulta deve identificar o meio real, a concentração, se conhecida, e a temperatura operacional. Um fluido que seja aceitável em uma concentração ou temperatura pode exigir uma escolha de material diferente em outra condição.

Limites Operacionais e Seleção de Materiais

A faixa de operação é de -40°C a +250°C, pressão de até 1,2 MPa e velocidade de deslizamento de até 15 m/s. A adequação final ainda depende da combinação de materiais selecionada e das condições reais do fluido.

Para aplicações próximas dos limites, a Qixing deve revisar a química e a temperatura do meio junto com os códigos de material de face e vedação secundária necessários antes de confirmar a configuração.

Opções de código de material

• Anel estacionário: V1/Q1/U2
• Anel rotativo: B/A/U2/Q2
• Selo secundário: T
• Mola e peças metálicas: F/G/M

Como a página de especificações do produto não traduz esses códigos em nomes completos de materiais, esta página de produto mantém os códigos como estão, em vez de atribuir materiais não suportados.

Uma melhor solicitação de cotação de 59U

Orientação Prática de Seleção

Para uma seleção confiável de 59U, os compradores devem confirmar o modelo, a disposição dos assentos, as dimensões, o meio químico e as condições de operação antes de fazer o pedido.

Para o 59U, isso significa conectar quatro coisas que são fáceis de ignorar ao ler uma tabela separadamente: meio químico, sede da BP, ajuste dimensional e condições reais de operação.

Por que escolher Qixing para vedações resistentes a produtos químicos 59U

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para projetos 59U, nosso processo de correspondência na fábrica pode revisar o meio corrosivo, o tamanho do eixo, a sede da BP, as dimensões e as condições operacionais em conjunto.

Para requisitos de OEM e substituição, Qixing pode trabalhar a partir de amostras antigas, desenhos, registros dimensionais e dados operacionais. Isso oferece suporte à seleção personalizada sem fazer afirmações infundadas de que cada configuração 59U é universalmente intercambiável.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico da bomba química 59U?

A tabela de dimensões compartilhada 58U/59U cobre tamanhos de eixo de 14 mm a 100 mm.

Qual assento estacionário é mostrado para o 59U?

O desenho técnico rotula especificamente o 59U com um assento BP.

Qual a diferença entre o 59U e o 58U?

Nas especificações técnicas, a distinção mais clara em nível de modelo é o assento: 59U é mostrado com BP e 58U com BO. Eles compartilham a mesma mesa familiar e limites operacionais.

Para quais fluidos o 59U se destina?

As especificações do produto indicam “Fluidos corrosivos fortes”. Não fornece uma lista química detalhada.

Qual faixa de temperatura está listada?

A faixa de temperatura operacional é de -40°C a +250°C.

Que pressão e velocidade estão listadas?

A pressão máxima é de 1,2 MPa e a velocidade máxima de deslizamento é de 15 m/s.

Posso encomendar um 59U usando apenas o diâmetro do eixo?

O tamanho do eixo é importante, mas para trabalhos de substituição a sede da BP e as dimensões de instalação também devem ser confirmadas.

250°C significa que todas as combinações de materiais são adequadas a 250°C?

Tal afirmação não é feita pelas especificações técnicas. A faixa operacional e os códigos dos materiais são listados separadamente, portanto a combinação do meio e do material deve ser revisada em conjunto.

O que devo enviar para um orçamento de 59U?

Envie o meio químico, concentração, se conhecida, temperatura, pressão, velocidade, tamanho do eixo, detalhes da sede do BP, dimensões e quaisquer fotos ou códigos de selos antigos.

Qixing pode personalizar o 59U?

Qixing pode oferecer suporte a correspondência personalizada com base em amostras, dimensões e condições operacionais. Requisitos não padronizados devem ser confirmados caso a caso.

Tabela de dimensões 59U

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 59U voltada para Qixing.
