selo mecânico da bomba química 59B

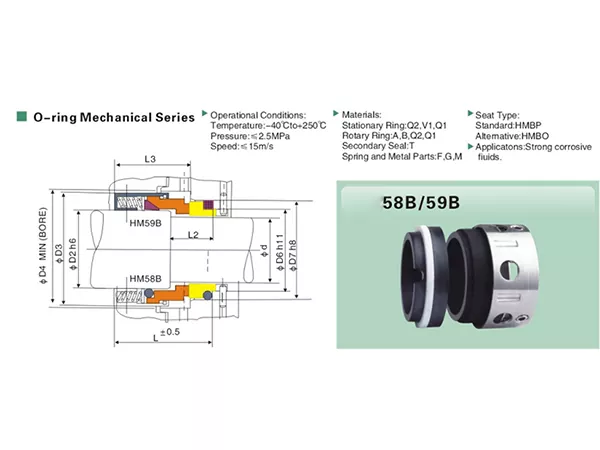

As especificações do produto fornecem ao 58B e ao 59B uma tabela de tamanho compartilhada e um envelope operacional comum. O que não fornece é uma explicação detalhada por escrito de como os dois acordos diferem em termos de serviço. A página simplesmente rotula o desenho superior 59B e o desenho inferior 58B.

Para trabalhos de substituição, isso torna o selo físico à sua frente especialmente valioso. Antes do descarte, fotografe a montagem, registre o tamanho do eixo, identifique a sede estacionária se possível e meça as principais dimensões axiais e radiais. Esses detalhes podem ser mais decisivos do que uma marcação parcial do modelo.

Especificações Técnicas

59B e 58B compartilham uma mesa – é exatamente por isso que a confirmação é importante

A mesa compartilhada pode fazer com que a família pareça intercambiável à primeira vista. No entanto, o desenho técnico mostra dois arranjos rotulados separadamente. Como as especificações do produto não afirmam que todas as configurações 58B e 59B são diretamente intercambiáveis, a Qixing deveria verificar a geometria existente em vez de fazer essa suposição.

A useful replacement check is to compare d, D2, D3, D4, L, L2, L3, d6 and D7 with the old assembly. Those are the dimensions actually published in the dimension table.

Seleção de assento

BP é o assento padrão e BO é uma alternativa. Para projetos de substituição, confirme a disposição e as dimensões dos assentos existentes antes de fazer o pedido.

Se o assento fixo existente puder ser identificado, inclua essa informação na RFQ. Caso contrário, forneça fotos e dimensões para que a seleção do assento possa ser verificada em relação à instalação.

Uma classificação de serviço corrosivo de 2,5 MPa altera as perguntas que fazemos

A família 58B/59B é indicada para fluidos fortemente corrosivos e pressão máxima de 2,5 MPa. Essa combinação torna a pressão apenas uma parte da seleção. A química, a concentração e a temperatura dos fluidos permanecem essenciais porque a página não fornece um gráfico universal de resistência química.

Para tarefas próximas aos limites de pressão ou temperatura listados, a Qixing deve revisar o meio real e os códigos de materiais solicitados juntamente com as condições operacionais antes de confirmar a configuração do selo.

Códigos de materiais: mantenha a trilha intacta

As especificações do produto fornecem seleções de materiais como códigos em vez de nomes completos. Para evitar inventar informações, esta página mantém os códigos exatamente como fornecidos:

• Anel estacionário: Q2 / V1 / Q1
• Anel rotativo: A/B/Q2/Q1
• Selo secundário: T
• Mola e peças metálicas: F/G/M

Verifique a bancada antes de remover o 59B

• Fotografe o selo completo de ambos os lados.
• Registre o diâmetro do eixo d.
• Meça D2, D3 e D4 se estiver acessível.
• Registre as dimensões axiais L, L2 e L3.
• Meça d6 e D7 ao redor da área do eixo/sede.
• Fotografe o assento estacionário separadamente.
• Observe quaisquer códigos de materiais visíveis ou marcações de modelos antigos.
• Registre o meio de trabalho, concentração, temperatura, pressão e velocidade.

Uma RFQ melhor para 59B

Por que escolher Qixing para uma substituição de 59B ou projeto OEM

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para projetos 59B, podemos revisar a antiga geometria da vedação, os requisitos da sede, o meio químico e as condições operacionais em conjunto, em vez de citar apenas o número do modelo.

Para OEM ou trabalho de substituição, a Qixing pode usar desenhos, amostras, medições dimensionais e dados de processo para oferecer suporte à correspondência personalizada. Qualquer configuração fora do padrão deverá ser confirmada caso a caso.

Tem um selo 59B antigo na bancada? Envie fotos, dimensões, informações do assento e condições de serviço corrosivo para Qixing para correspondência e cotação de fábrica.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico da bomba química 59B?

A tabela compartilhada 58B/59B cobre tamanhos de eixo de 14 mm a 100 mm.

Qual faixa operacional está listada para a família 59B?

A faixa de operação é de -40°C a +250°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.

Para quais fluidos o 59B se destina?

As especificações do produto indicam “Fluidos corrosivos fortes”. Não lista produtos químicos individuais.

A BP é o assento padrão?

Sim. A nota da série 58B/59B lista BP como padrão e BO como alternativa.

O 59B sempre usa assento BP?

Não. A página não atribui explicitamente a BP apenas ao 59B, portanto a disposição dos assentos deve ser confirmada antes do pedido.

Qual a diferença entre 59B e 58B?

O 58B e o 59B usam arranjos relacionados. A seleção de substituição deve incluir confirmação dimensional e de assento.

Posso encomendar apenas por tamanho do eixo?

O tamanho do eixo é o primeiro filtro, mas a tabela familiar compartilhada e os desenhos separados tornam a confirmação dimensional aconselhável para trabalhos de substituição.

Quais dimensões devo enviar?

A tabela de dimensões publica d, D2, D3, D4, L, L2, L3, d6 e D7.

O limite de 250°C se aplica a todas as combinações de materiais?

Os limites operacionais e os códigos de materiais devem ser revisados ​​juntamente com o fluido e a temperatura reais antes da seleção final.

Qixing pode personalizar o 59B?

Qixing pode suportar correspondência personalizada de amostras, dimensões, desenhos e dados operacionais. Os requisitos não padronizados devem ser confirmados separadamente.

Tabela de dimensões 59B

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação 59B voltada para Qixing.
