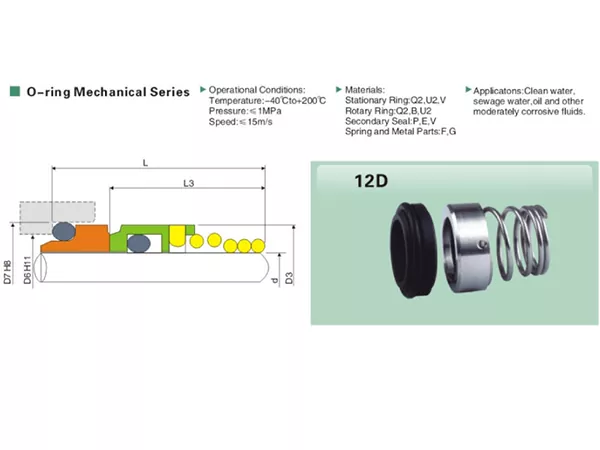

Selo mecânico de mola única 12D
A Qixing fabrica o selo mecânico de mola única 12D para aplicações OEM e de reposição. Este selo mecânico O-ring está disponível para tamanhos de eixo de 10 a 100 mm e funciona em uma faixa de temperatura de -40°C a +200°C, com pressão de até 1 MPa e velocidade de deslizamento de até 15 m/s.
O selo mecânico de mola única 12D usa uma mola helicoidal única e um arranjo de vedação secundária de anel de vedação. Sua ampla faixa de tamanhos de eixo o torna adequado para novos equipamentos, substituição de manutenção e projetos de correspondência dimensional onde é necessária uma vedação compacta com mola.

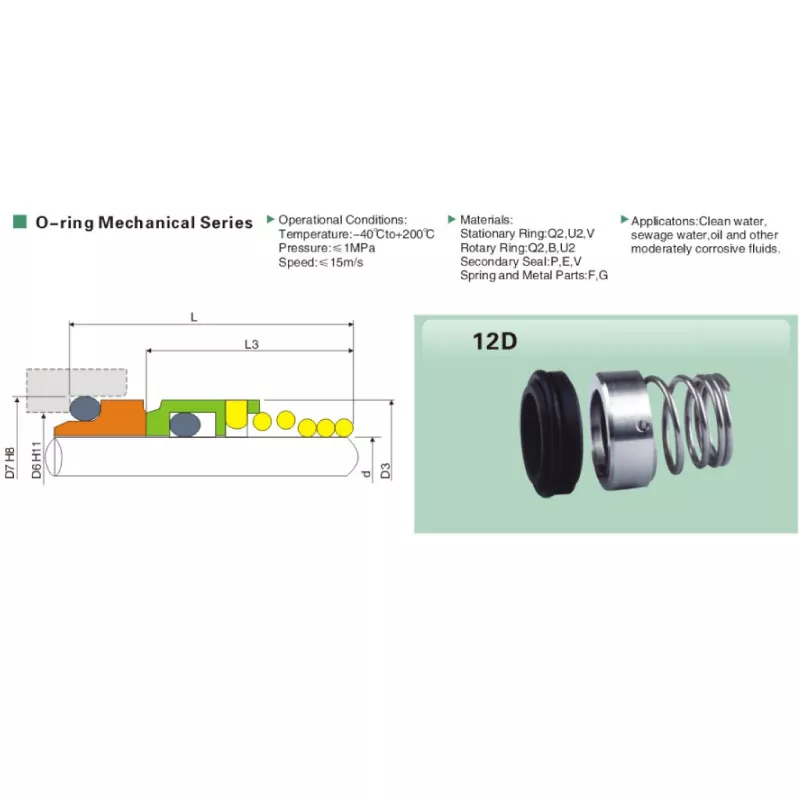

Para trabalhos de substituição, o diâmetro do eixo deve ser verificado juntamente com D7, D6, D3, L3 e L. Estas dimensões ajudam a confirmar o ajuste da sede estacionária, o envelope do conjunto rotativo e o espaço de instalação axial disponível antes da produção.
Principais recursos
- Projeto de mola helicoidal única com vedação secundária por anel de vedação.
- O diâmetro do eixo disponível varia de 10 mm a 100 mm.
- Faixa de temperatura operacional de -40°C a +200°C.
- Pressão máxima de operação de até 1 MPa.
- Velocidade máxima de deslizamento até 15 m/s.
- Múltiplas opções de códigos de materiais para faces de vedação, vedações secundárias, molas e peças metálicas.
- Adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
- Adequado para correspondência dimensional usando amostras, desenhos ou medições de vedação existentes.
Especificações Técnicas
| Item | Especificação |
| Produto | Selo mecânico de mola única 12D |
| Série de selos | Série Mecânica O-ring |
| Arranjo de Primavera | Mola helicoidal única |
| Tamanho do eixo | 10-100mm |
| Temperatura | -40°C a +200°C |
| Pressão | ≤ 1 MPa |
| Velocidade de deslizamento | ≤ 15m/s |
| Códigos de toque estacionário | Q2/U2/V |
| Códigos de toque rotativo | Q2/B/U2 |
| Códigos de Selo Secundário | P/E/V |
| Códigos de peças de mola e metal | F/G |
| Mídia Aplicável | Água limpa/água de esgoto/óleo/outros fluidos moderadamente corrosivos |
Seleção de Materiais
A série 12D suporta diferentes combinações de códigos de materiais. A seleção final deve ser baseada no meio, temperatura, pressão e velocidade de operação reais, e não apenas no número do modelo.
- Anel estacionário: Q2 / U2 / V
- Anel rotativo: Q2 / B / U2
- Selo secundário: P/E/V
- Mola e peças metálicas: F/G
Aplicativos
O selo mecânico de mola única 12D pode ser usado com água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Para esgoto, óleo ou serviço corrosivo, a composição, temperatura e pressão reais do fluido devem ser confirmadas antes que a combinação de materiais seja finalizada.
Como selecionar o tamanho 12D correto
- Confirme o diâmetro do eixo d.
- Compare D7 e D6 com as dimensões de instalação do assento estacionário.
- Verifique D3 para o envelope do conjunto rotativo.
- Verifique L3 e L quanto ao espaço disponível para instalação axial.
- Confirme o meio de trabalho, temperatura, pressão e velocidade do eixo.
- Para projetos de substituição, forneça fotos nítidas, uma amostra ou um desenho existente sempre que possível.
Por que escolher Qixing
Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para clientes industriais. Para a série 12D, podemos revisar os tamanhos padrão, bem como os requisitos de substituição com base nas dimensões do eixo, dados de instalação, amostras, desenhos e condições operacionais.
Perguntas frequentes
Quais tamanhos estão disponíveis para o selo mecânico de mola única 12D?
A faixa de diâmetro de eixo disponível é de 10 mm a 100 mm.
Qual é a faixa de temperatura operacional?
A 12D opera de -40°C a +200°C. A compatibilidade do material ainda deve ser verificada para o meio real.
Qual é a pressão máxima de operação?
A pressão máxima de operação é de 1 MPa.
Qual é a velocidade máxima de deslizamento?
A velocidade máxima de deslizamento é de 15 m/s.
Com quais fluidos a 12D pode ser usada?
Os meios típicos incluem água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
Quais dimensões devem ser verificadas para substituição?
Verifique o diâmetro do eixo d junto com D7, D6, D3, L3 e L.
O Qixing pode corresponder a um selo existente?
Sim. A correspondência de substituição pode ser verificada através de dimensões, fotos, amostras ou desenhos juntamente com as condições de operação.
O diâmetro do eixo é suficiente para confirmar a vedação correta?
Não. O diâmetro do eixo identifica o tamanho básico, mas as dimensões da sede estacionária e da instalação axial também devem ser verificadas.
Que informações devo fornecer para cotação?
Forneça o tamanho do eixo, as principais dimensões de instalação, meio, temperatura, pressão, velocidade e quaisquer fotos ou desenhos disponíveis.
A combinação de materiais pode ser alterada para diferentes aplicações?
Sim. A combinação material-código deve ser selecionada de acordo com o meio de trabalho real e as condições operacionais.
Tabela de dimensões 12D
As dimensões estão em milímetros. Confirme as dimensões críticas em relação à instalação existente antes da produção.
| Modelo | d | D7 | D6 | D3 | L3 | L |
| 12D-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12D-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12D-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12D-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12D-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12D-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12D-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12D-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12D-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12D-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
