Selo mecânico de mola única W01

O W01 usa um arranjo compacto de mola ondulada para manter o conjunto rotativo curto enquanto mantém a carga axial necessária nas faces da vedação. Isso torna a série útil onde o comprimento de instalação é limitado e onde o comprador precisa de uma geometria de substituição amplamente reconhecida, em vez de um design de cartucho totalmente específico para a aplicação.

Para aquisição, o ponto importante é que W01 seja igualado em mais do que o diâmetro do eixo. Os diâmetros externos e comprimentos de trabalho axiais devem ser verificados em relação à vedação existente ou ao desenho do equipamento, e a combinação de materiais deve ser selecionada para o fluido real.

Principais recursos

• Selo mecânico compacto de mola ondulada para eixos de bombas.
• O tamanho do eixo varia de 15,8 mm a 75 mm.
• Faixa de temperatura operacional de -40°C a +200°C.
• Pressão máxima de operação: 0,8 MPa.
• Velocidade máxima de deslizamento: 18 m/s.
• As opções de face de vedação incluem carboneto de silício e carboneto de tungstênio.
• As opções de sede estacionária incluem carbono, carboneto de silício e carboneto de tungstênio.
• Opções de elastômeros NBR, EPDM e FKM/Viton para diferentes meios e temperaturas.
• Opções de molas e peças metálicas SS304 e SS316.
• Útil para fornecimento OEM e correspondência de substituição baseada em dimensões.

Especificações Técnicas

Por que o layout W01 Wave-Spring é útil

A mola ondulada dá ao W01 um comprimento de trabalho curto em comparação com muitos arranjos convencionais de molas helicoidais. Para as equipes de manutenção, isso pode ser útil quando a câmara de vedação existente possui espaço axial limitado. A estrutura compacta também torna a verificação dimensional especialmente importante: uma vedação com o diâmetro de eixo correto ainda pode ser inadequada se D1, D3, L1 ou L2 diferirem da instalação existente.

Seleção de Materiais

A seleção do material deve ser baseada no meio manuseado e nas condições de serviço. O carboneto de silício é comumente selecionado onde a resistência ao desgaste e a compatibilidade química são importantes, enquanto o carboneto de tungstênio pode ser considerado para tarefas que exigem alta resistência mecânica. O elastômero também deve corresponder ao fluido e à temperatura.

• Face de vedação: SiC / TC
• Assento estacionário: Carbono / SiC / TC
• Selo secundário: NBR/EPDM/FKM (Viton)
• Mola: SS304 / SS316
• Peças metálicas: SS304 / SS316

Aplicativos

O W01 é comumente usado em tarefas de vedação de bombas centrífugas e de processo envolvendo água, óleo e outros fluidos compatíveis. Para ácidos fracos, álcalis fracos ou outros meios corrosivos, a concentração e a temperatura reais devem ser fornecidas para que Qixing possa revisar a combinação de face e elastômero antes da produção.

Substituição e correspondência de referência cruzada

A geometria W01 é amplamente referenciada no mercado de selos mecânicos. Nomes de referência cruzada podem ser úteis para identificação inicial, mas não devem ser tratados como prova de intercambialidade. Sempre confirme o tamanho do eixo e as principais dimensões de instalação antes de fazer o pedido.

Como selecionar o W01 correto

• Confirme o diâmetro do eixo.
• Meça D1 e D3 na vedação existente sempre que possível.
• Verifique L1 e L2 em relação ao espaço de instalação axial disponível.
• Confirme o meio real e a temperatura operacional.
• Fornece pressão operacional e velocidade do eixo.
• Identifique os materiais preferidos da face de vedação e do elastômero, se já especificados.
• Para pedidos de reposição, envie fotos nítidas, uma amostra antiga ou um desenho do equipamento.

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica selos mecânicos para OEM, manutenção e fornecimento de substituição. Para projetos W01, nossa fábrica pode revisar o tamanho do eixo, as principais dimensões, os materiais e as condições operacionais antes da produção.

Se a vedação antiga não tiver uma marcação de modelo legível, forneça o diâmetro do eixo junto com D1, D3, L1 e L2. Essas medidas dão ao Qixing uma base mais clara para correspondência do que apenas o tamanho do eixo.

Perguntas frequentes

Qual faixa de tamanho está disponível para o selo mecânico de mola única W01?

O W01 cobre tamanhos de eixo de 15,8 mm a 75 mm.

Qual é a faixa de temperatura operacional do W01?

A faixa operacional listada é de -40°C a +200°C, dependendo dos materiais selecionados.

Qual é a pressão máxima de operação?

A pressão máxima listada é de 0,8 MPa.

Qual é a velocidade máxima de deslizamento?

A velocidade máxima de deslizamento listada é de 18 m/s.

O que torna o W01 diferente de uma vedação de mola helicoidal convencional?

O W01 usa um arranjo compacto de mola ondulada que ajuda a manter o comprimento de trabalho curto.

Quais dimensões são mais importantes para a correspondência de substituição?

Verifique o tamanho do eixo junto com D1, D3, L1 e L2.

Quais elastômeros estão disponíveis?

NBR, EPDM e FKM/Viton são opções disponíveis.

O W01 pode ser usado como substituto do John Crane 80 ou Roten 7K?

Estas famílias são comumente referenciadas, mas as dimensões e condições de operação devem ser confirmadas antes da substituição.

Qixing pode personalizar a combinação de materiais?

Sim. Qixing pode revisar as seleções de face de vedação, sede, elastômero e metal de acordo com a aplicação real.

O que devo enviar com uma consulta?

Forneça o tamanho do eixo, dimensões principais, meio, temperatura, pressão, velocidade e qualquer amostra, foto ou desenho disponível.

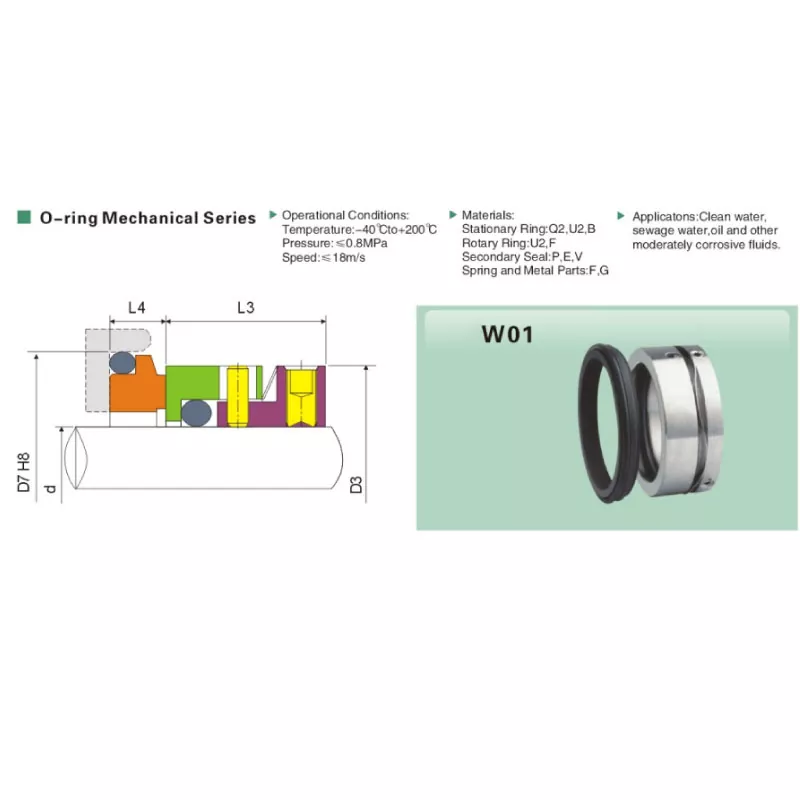

Referência de Dimensão W01

As dimensões estão em milímetros. Use esta tabela para correspondência preliminar e confirme as dimensões críticas em relação à vedação existente ou ao desenho do equipamento antes da produção.
