Selo mecânico de mola única W02

O W02 é um selo compacto de mola ondulada projetado para aplicações onde o comprador precisa de uma geometria de substituição reconhecida juntamente com uma ampla seleção de materiais. Sua faixa de operação é adequada para muitas tarefas de bombas industriais, enquanto a série dimensional fornece uma base prática para combinar uma vedação existente durante a manutenção.

O W02 deve ser selecionado pelo tamanho do eixo, dimensões radiais e comprimentos de trabalho axiais, e não apenas pelo nome de referência cruzada. Isto é especialmente importante porque as vedações do tipo W02 são comercializadas em diversas famílias equivalentes ou de reposição, e a instalação final ainda deve ser verificada em relação à bomba real.

Principais recursos

• Selo mecânico de mola ondulada para aplicações em bombas industriais.
• Faixa de tamanho de eixo disponível: 16-75 mm.
• Faixa de temperatura operacional: -40°C a +200°C.
• Pressão máxima de operação: 0,8 MPa.
• Velocidade máxima de deslizamento: 18 m/s.
• As opções de anel estacionário incluem carboneto de silício, carboneto de tungstênio e carbono.
• As opções de anel rotativo incluem carboneto de tungstênio e aço.
• Estão disponíveis vedações secundárias NBR, EPDM e FKM/Viton.
• Adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
• Amplamente referenciado para projetos de substituição.

Especificações Técnicas

Seleção de materiais para W02

The W02 material combination should be chosen around the fluid rather than copied from an existing model code without checking the service conditions. For clean water, a standard combination may be sufficient; esgoto, óleo e fluidos corrosivos podem exigir diferentes seleções de face ou elastômero.

• Anel estacionário: SiC / TC / Carbono
• Anel giratório: TC / Aço
• Selo secundário: NBR/EPDM/FKM (Viton)
• Molas e peças metálicas: selecionadas de acordo com a configuração necessária e resistência à corrosão

Aplicativos

O W02 é usado em sistemas de bombas que movimentam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Para meios contendo produtos químicos, sólidos ou aditivos, forneça as informações reais do fluido e a temperatura operacional para que a combinação de materiais possa ser revisada antes da produção.

Substituição e correspondência de referência cruzada

Um dos principais usos do W02 em compras é a correspondência de substituição. O modelo é comumente associado a diversas famílias de vedações estabelecidas, mas a intercambialidade final ainda depende de dimensões, materiais e condições operacionais.

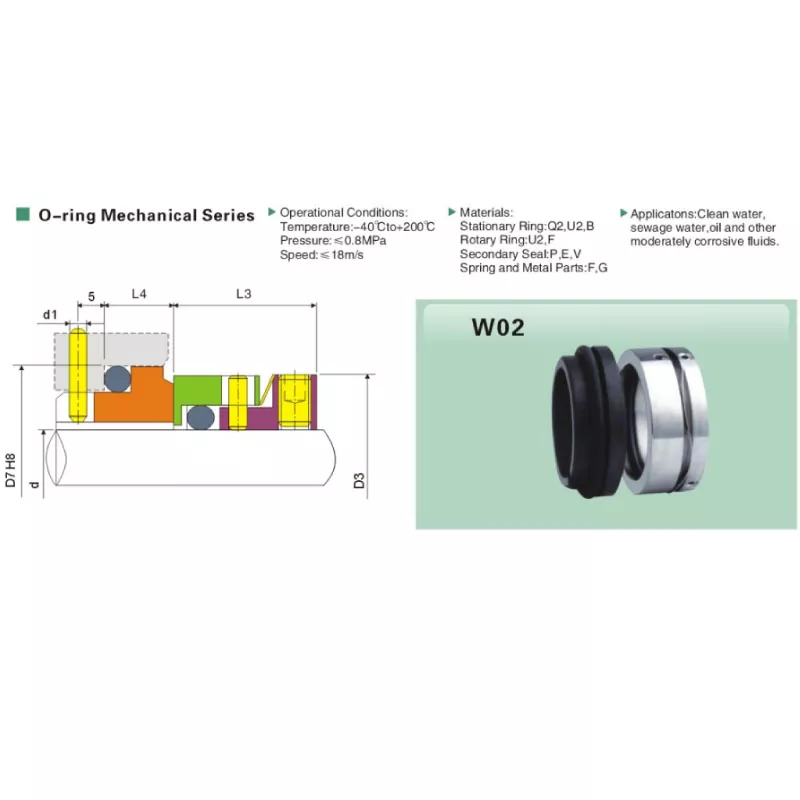

Como selecionar o W02 correto

• Confirme o diâmetro do eixo d.
• Verifique D1 e D3 em relação às dimensões rotativas e estacionárias existentes.
• Verifique d1 onde ele faz parte da fixação ou do arranjo de acionamento.
• Compare L1 e L2 com o comprimento de instalação axial existente.
• Forneça o meio real.
• Fornece temperatura operacional, pressão e velocidade.
• Para projetos de reposição, envie fotos, amostra antiga ou desenho dimensional.

Lista de verificação de correspondência de substituição

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para projetos de substituição do W02, nossa fábrica pode revisar dimensões, requisitos de materiais e dados operacionais em conjunto, em vez de confiar apenas no nome de referência cruzada.

Se o modelo de vedação existente for incerto, envie o diâmetro do eixo, D1, D3, d1, L1 e L2 junto com fotos nítidas. Isso ajuda a Qixing a identificar a configuração mais próxima antes da cotação e produção.

Perguntas frequentes

Qual faixa de tamanho está disponível para o selo mecânico de mola única W02?

O W02 está disponível para tamanhos de eixo de 16 mm a 75 mm.

Qual é a faixa de temperatura operacional do W02?

A faixa operacional listada é de -40°C a +200°C, sujeita à seleção do material.

Qual é a pressão máxima de operação?

A pressão máxima listada é de 0,8 MPa.

Qual é a velocidade máxima de deslizamento?

A velocidade máxima de deslizamento listada é de 18 m/s.

Quais fluidos o W02 pode suportar?

Os meios típicos incluem água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais dimensões devo verificar para uma substituição?

Verifique d, D1, D3, d1, L1 e L2 em relação ao selo ou desenho existente.

Quais são as referências cruzadas comuns do W02?

Referências comuns incluem AES W02, Roten UNITEN 7K e Sterling 280L; a verificação dimensional ainda é necessária.

Quais materiais de anéis estacionários estão disponíveis?

Carboneto de silício, carboneto de tungstênio e carbono são opções disponíveis.

O Qixing pode corresponder a um W02 de uma amostra antiga?

Sim. Qixing pode revisar uma amostra antiga, fotos nítidas e dimensões medidas juntamente com as condições operacionais.

Que informações devo fornecer para uma cotação?

Forneça o tamanho do eixo, dimensões principais, meio, temperatura, pressão, velocidade e qualquer amostra ou desenho disponível.

Referência de Dimensão W02

As dimensões estão em milímetros. Use esta tabela para correspondência preliminar de substituição e confirme as dimensões críticas em relação à vedação existente ou ao desenho do equipamento antes da produção.
