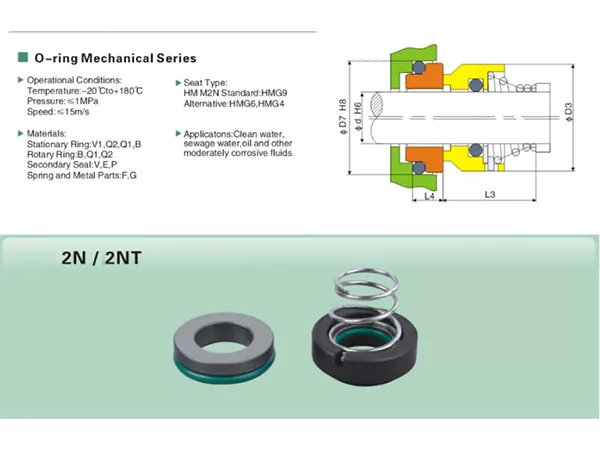

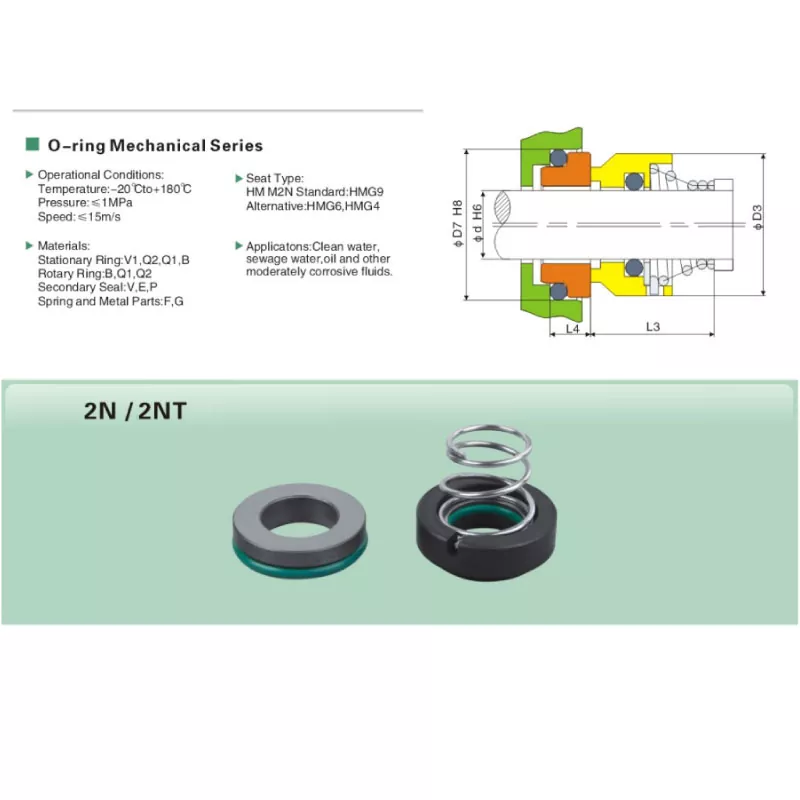

Selo mecânico de mola única 2NT

O selo mecânico de mola única 2NT destina-se a aplicações onde uma vedação compacta de extremidade única e uma correspondência de substituição simples são importantes. Sua faixa de tamanho de eixo de 10 a 28 mm o torna adequado para eixos de bombas menores e equipamentos onde o espaço de instalação é limitado.

Para trabalhos de aquisição e manutenção, os principais pontos de seleção são o diâmetro do eixo, o tipo de sede, os materiais da face de vedação, a escolha do elastômero e as condições reais de operação. Qixing pode revisar esses detalhes junto com uma amostra de vedação existente, desenho ou informações dimensionais antes da produção.

Principais recursos

• Selo mecânico de extremidade única com vedação secundária por O-ring.
• O tamanho do eixo varia de 10 mm a 28 mm.
• Temperatura de operação de -20°C a +180°C, dependendo do elastômero selecionado.
• Pressão máxima de operação de até 1 MPa.
• Velocidade máxima de deslizamento de até 15m/s.
• Assento estacionário G9 padrão com alternativas G6 e G4.
• As opções de face de vedação incluem carboneto de silício e carboneto de tungstênio.
• As opções de elastômero incluem NBR, EPDM e FKM/Viton.
• Opções de molas e peças metálicas em SS304 ou SS316.
• Adequado para serviços de água, esgoto, óleo e outros fluidos moderadamente corrosivos.

Especificações Técnicas

Opções de materiais e assentos

O 2NT pode ser configurado com diferentes materiais de face, sede, elastômero e peças metálicas. A seleção do material deve ser baseada no fluido, na temperatura e nas condições operacionais reais, e não apenas no número do modelo.

• Faces de vedação: Carboneto de Silício (SiC) ou Carboneto de Tungstênio (TC).
• Materiais de sede estacionária: Carbono, Carboneto de Silício ou Carboneto de Tungstênio.
• Elastômeros: NBR, EPDM ou FKM/Viton.
• Mola e peças metálicas: SS304 ou SS316.
• Assento estacionário padrão: G9.
• Assentos estacionários alternativos: G6 e G4.

Para aplicações de água quente, óleo, produtos químicos ou fluidos mistos, forneça a composição real do fluido e a temperatura operacional para que a combinação de elastômero e face de vedação possa ser revisada antes da produção.

Aplicativos

O selo mecânico de mola única 2NT pode ser usado em aplicações de bombas que manuseiam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Sua faixa de tamanho compacto de 10 a 28 mm o torna particularmente útil para eixos de bombas menores e projetos de substituição onde o espaço de instalação disponível é limitado.

• Bombas de circulação e transferência de água.
• Bombas de água industriais em geral.
• Equipamento de bombeamento de esgoto e águas residuais.
• Aplicações de bombas para manuseio de óleo dentro da faixa operacional indicada.
• Sistemas de bombas que lidam com fluidos moderadamente corrosivos após a confirmação da compatibilidade do material.

Como selecionar o selo 2NT correto

Uma seleção confiável de 2NT começa com o equipamento e não apenas com o nome do modelo. Antes de fazer o pedido, confirme as seguintes informações:

• Diâmetro do eixo e tamanho da vedação existente.
• Tipo de assento estacionário necessário: G9, G6 ou G4.
• Meio de trabalho e composição química.
• Temperatura operacional normal e máxima.
• Pressão operacional.
• Eixo ou velocidade de deslizamento.
• Materiais preferidos de face de vedação e elastômero, se já especificados.
• Fotos, amostra ou desenho do selo existente para projetos de substituição.

Correspondência de substituição

Para substituição de manutenção, não confie apenas no nome do modelo 2NT. Selos mecânicos semelhantes podem usar diferentes estilos de sede, materiais de face ou dimensões de instalação. Qixing recomenda comparar a vedação antiga e a sede estacionária antes da produção.

Caso a marcação do modelo existente esteja incompleta, envie fotos nítidas do conjunto giratório e da sede estacionária juntamente com o diâmetro do eixo e condições de operação. Isto dá à fábrica mais informações para correspondência de substituição e reduz o risco de selecionar uma vedação visualmente semelhante, mas incompatível.

Por que escolher Qixing

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para clientes industriais. Para requisitos 2NT, nossa fábrica pode revisar configurações padrão, bem como projetos OEM e de substituição com base no tamanho, requisitos de material, amostras, desenhos e condições operacionais.

Para compradores que não têm certeza de qual combinação de assento ou material é necessária, a Qixing pode usar as informações do aplicativo fornecidas com a consulta para apoiar a revisão da configuração antes da cotação e produção.

Perguntas frequentes

Quais tamanhos de eixo estão disponíveis para o selo mecânico de mola única 2NT?

A série 2NT está disponível para tamanhos de eixo de 10 mm a 28 mm.

Qual é a faixa de temperatura operacional da vedação 2NT?

A faixa de temperatura operacional é de -20°C a +180°C. A temperatura utilizável também depende do elastômero selecionado e do fluido real.

Qual é a pressão máxima para o 2NT?

A pressão máxima de operação é de 1 MPa.

Qual é a velocidade máxima de deslizamento?

A velocidade máxima de deslizamento é de 15m/s.

Qual assento estacionário é padrão?

G9 é o assento estacionário padrão. G6 e G4 estão disponíveis como opções alternativas de assento.

Quais opções de elastômero estão disponíveis?

NBR, EPDM e FKM/Viton são opções disponíveis. A escolha correta depende do meio e da temperatura.

Quais materiais de vedação estão disponíveis?

Carboneto de silício e carboneto de tungstênio estão disponíveis como opções de face de vedação, com carbono, carboneto de silício e carboneto de tungstênio disponíveis para a sede estacionária.

O 2NT pode ser usado para água de esgoto?

Sim, a água de esgoto está dentro da faixa típica de aplicação. Para fluidos contendo sólidos ou produtos químicos incomuns, forneça as condições operacionais reais para revisão.

Como posso solicitar um selo 2NT de reposição?

Forneça o tamanho do eixo, tipo de sede, meio operacional, temperatura, pressão e velocidade. Fotos ou uma amostra do selo existente são úteis para a correspondência de substituição.

O Qixing pode oferecer suporte a requisitos 2NT personalizados?

Sim. Qixing pode revisar os requisitos de OEM e de substituição com base em amostras, desenhos, dimensões e dados operacionais.

Informações de consulta

Para cotação e confirmação do modelo, forneça o tamanho do eixo, meio de trabalho, temperatura, pressão, velocidade, materiais preferidos e quaisquer fotos ou desenhos disponíveis da vedação existente.
