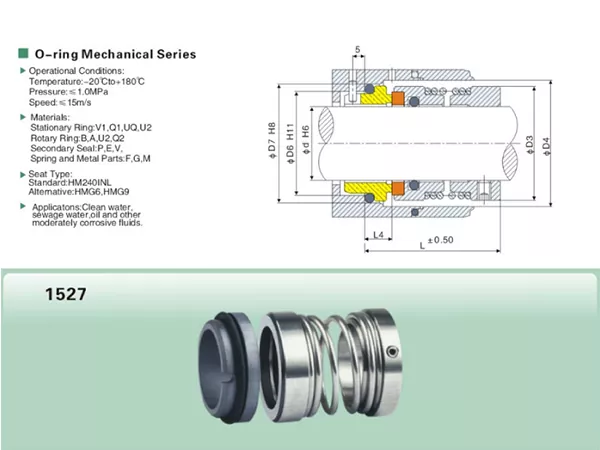

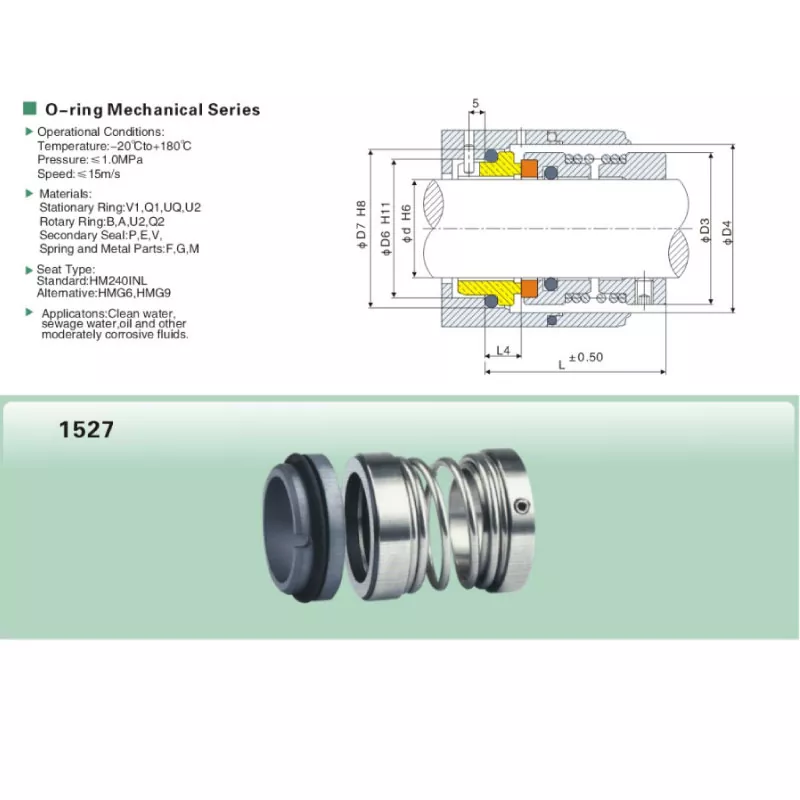

Quer comprar selo mecânico de mola única 1527 com desconto e qualidade? Nossos queridos clientes em todo o mundo, vocês podem comprar isso em nossa fábrica na China. É um selo mecânico O-ring disponível para tamanhos de eixo de 18 mm a 100 mm. Sua estrutura de mola única suporta correspondência dimensional simples para projetos OEM e de substituição, com faixa operacional de -20°C a +180°C, pressão de até 1 MPa e velocidade de deslizamento de até 15 m/s.
O selo mecânico de mola única 1527 usa um arranjo de vedação de anel de vedação compacto com uma única mola helicoidal. O design é adequado para compradores que precisam de uma vedação de componente claramente definida, com uma ampla faixa de tamanhos métricos e um conjunto completo de dimensões de instalação.
Para trabalhos de substituição, selecionar apenas pelo diâmetro do eixo pode levar a uma incompatibilidade. A tabela de tamanhos 1527 fornece d, D3, D2, D1, d1, L1, L2 e L3, permitindo que as dimensões do conjunto rotativo e da sede estacionária sejam verificadas em relação à vedação existente ou ao desenho do equipamento antes da produção.
Principais recursos
Projeto de mola helicoidal única com vedação secundária por anel de vedação.
O diâmetro do eixo disponível varia de 18 mm a 100 mm.
Faixa de temperatura operacional de -20°C a +180°C.
Pressão máxima de operação: 1MPa.
Velocidade máxima de deslizamento: 15m/s.
Múltiplas opções de código de material para diferentes requisitos operacionais.
Dados dimensionais detalhados para substituição e correspondência OEM.
Qixing suporta correspondência com base no tamanho do eixo, dimensões, amostras e desenhos.
Especificações Técnicas
Item
Especificação
Produto
Selo mecânico de mola única 1527
Tipo de vedação
Selo Mecânico O-ring
Projeto Primavera
Mola única
Tamanho do eixo
18-100mm
Temperatura
-20°C a +180°C
Pressão
≤ 1 MPa
Velocidade de deslizamento
≤ 15m/s
Códigos de materiais disponíveis
Q2/U2/B/V1/P/E/V/F/G
Seleção de Materiais
A série 1527 está disponível com diversas opções de código de material. Como a combinação correta depende do meio de trabalho real, da temperatura e das condições operacionais, a seleção do material deve ser confirmada juntamente com os dados da aplicação, e não apenas pelo número do modelo.
Códigos de materiais disponíveis: Q2/U2/B/V1/P/E/V/F/G.
Como selecionar o tamanho 1527 correto
Confirme o diâmetro do eixo d.
Verifique D3, D2 e D1 em relação ao espaço de instalação radial disponível.
Verifique d1 ao combinar o assento e a estrutura circundante.
Compare L1, L2 e L3 com o selo existente ou desenho do equipamento.
Forneça a temperatura operacional, pressão e velocidade.
Para pedidos de reposição, envie fotos nítidas ou uma amostra antiga junto com as dimensões.
Correspondência de substituição
O 1527 é comumente selecionado em projetos de manutenção e substituição onde a vedação antiga deve corresponder tanto ao modelo quanto às dimensões. Uma correspondência confiável deve, portanto, confirmar o tamanho do eixo, as dimensões da sede estacionária e o comprimento de instalação axial antes que um pedido seja finalizado.
Verificar
Informações a serem fornecidas
Propósito
Tamanho do eixo
d
Seleciona o tamanho básico 1527.
Dimensões radiais
D3/D2/D1
Verifica o ajuste da instalação radial.
Referência do assento
d1
Suporta correspondência de assento estacionário.
Dimensões axiais
L1/L2/L3
Verifica o comprimento da instalação.
Dados operacionais
Temperatura/pressão/velocidade
Confirma a faixa de trabalho.
Selo existente
Foto/amostra/desenho
Suporta verificação de substituição.
Considerações de aplicação
Para cada projeto, o meio manuseado e as condições reais de operação devem ser confirmados antes que a combinação de materiais seja finalizada. Isto é especialmente importante quando a vedação é usada perto dos limites superiores de temperatura, pressão ou velocidade, ou quando o fluido do processo pode afetar as faces da vedação ou os elementos de vedação secundários.
Por que escolher Qixing
Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para compradores industriais. Para a série 1527, nossa fábrica pode revisar os requisitos de tamanho padrão, bem como consultas de substituição com base em dimensões, amostras antigas e desenhos de equipamentos.
Caso a marcação do modelo original esteja incompleta, enviar o diâmetro do eixo e as dimensões D/L disponíveis. Isso dá à Qixing uma base mais clara para a correspondência do produto antes da produção.
Perguntas frequentes
Qual faixa de tamanho está disponível para o selo mecânico de mola única 1527?
A faixa de tamanho de eixo listada é de 18 mm a 100 mm.
Qual é a faixa de temperatura operacional?
O 1527 opera de -20°C a +180°C.
Qual é a pressão máxima de operação?
A pressão máxima de operação é de 1 MPa.
Qual é a velocidade máxima de deslizamento?
A velocidade máxima de deslizamento é de 15m/s.
Quais dimensões devem ser verificadas para uma substituição?
Verifique d, D3, D2, D1, d1, L1, L2 e L3 em relação ao selo existente ou ao desenho do equipamento.
Posso selecionar a vedação apenas pelo diâmetro do eixo?
O diâmetro do eixo é o ponto de partida, mas as demais dimensões radiais e axiais também devem ser confirmadas.
Quais opções de materiais estão disponíveis?
As seleções de materiais disponíveis são identificadas pelos códigos Q2, U2, B, V1, P, E, V, F e G.
O Qixing pode suportar a substituição de um selo antigo?
Sim. Fotos, amostras e desenhos dimensionais podem ser revisados juntamente com os dados operacionais.
Que informações devo fornecer para uma cotação?
Forneça o tamanho do eixo, as principais dimensões, a temperatura operacional, a pressão, a velocidade e qualquer amostra disponível ou informações de desenho.
O 1527 pode ser personalizado?
Qixing pode revisar requisitos personalizados ou de substituição com base nas dimensões e condições operacionais solicitadas.
Tabela de dimensões 1527
As dimensões estão em milímetros. Confirme as dimensões críticas em relação à instalação existente antes da produção.
