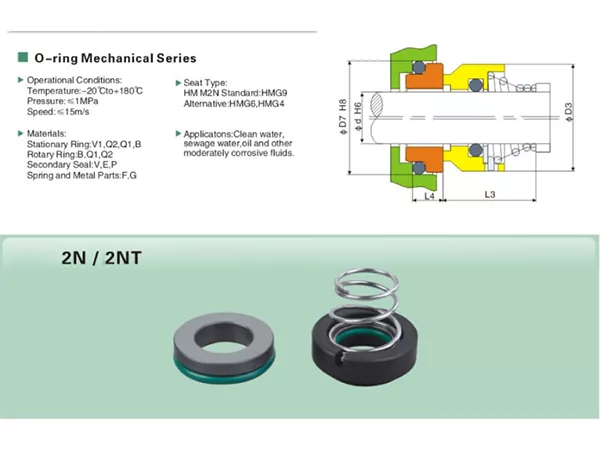

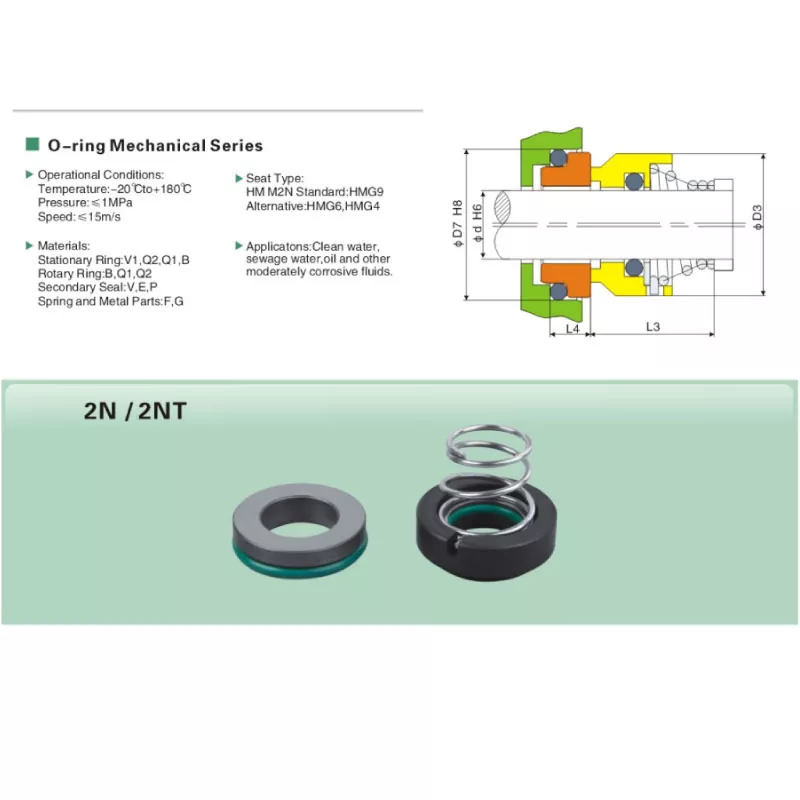

Selo mecânico de mola única 2N

O selo mecânico de mola única 2N foi projetado em torno de um arranjo simples de mola única com vedação secundária de anel de vedação. Sua construção compacta o torna adequado para aplicações de bombas onde o espaço de instalação, o tamanho do eixo e as dimensões da sede precisam ser verificados cuidadosamente durante a substituição.

Ao contrário das vedações com múltiplas molas, a 2N utiliza uma mola principal para manter o contato frontal. Para compradores de manutenção, isso dá ao produto uma estrutura simples que é fácil de identificar a partir de uma amostra de selo existente. Para projetos OEM, o 2N pode ser selecionado pelo diâmetro do eixo, disposição da sede estacionária, combinação de materiais e condições operacionais reais.

A faixa de trabalho disponível abrange água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Como esses meios podem variar consideravelmente em composição e temperatura, a Qixing recomenda confirmar o meio real antes de selecionar a combinação final do material.

Principais recursos

• Selo mecânico de mola única com vedação secundária O-ring.
• Construção compacta para bombas industriais e aplicações de substituição.
• Disponível para tamanhos de eixo de 10 mm a 38 mm.
• Faixa de temperatura operacional de -20°C a +180°C.
• Pressão máxima de operação de até 1 MPa.
• Velocidade máxima de deslizamento até 15 m/s.
• Assento estacionário padrão: G9.
• Assentos estacionários alternativos: G6 e G4.
• Múltiplas combinações de códigos de materiais para anel estacionário, anel rotativo, vedação secundária e peças metálicas.
• Adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Especificações Técnicas

Design de mola única e opções de assento

O 2N usa uma única mola em vez de um grupo de pequenas molas. Durante a operação, a mola fornece a força axial necessária para manter as faces de vedação em contato, enquanto o arranjo de O-ring fornece vedação secundária. Essa estrutura é comumente selecionada quando os compradores precisam de uma vedação compacta com uma mola claramente definida e um arranjo de sede estacionária.

G9 é o assento estacionário padrão para o 2N. G6 e G4 podem ser fornecidos como opções alternativas de assento. A sede correta deve ser selecionada de acordo com a instalação da bomba e as dimensões existentes, e não apenas pelo nome do modelo. Para projetos de substituição, o envio de uma foto do antigo assento fixo juntamente com suas principais dimensões pode reduzir significativamente os erros de correspondência.

Seleção de Materiais

A seleção do material deve ser baseada no meio real, na temperatura e nas condições operacionais. O 2N está disponível com diversas combinações de códigos de materiais:

• Anel estacionário: V1/Q2/Q1/B
• Anel rotativo: B/Q1/Q2
• Selo secundário: P/E/V
• Mola e peças metálicas: F/G

Se o selo existente já tiver um código de material confirmado, forneça esse código na consulta. Se o material for desconhecido, forneça o nome do fluido, concentração quando relevante, temperatura e pressão operacional para que Qixing possa revisar a configuração solicitada.

Aplicativos

O Selo Mecânico de Mola Única 2N pode ser utilizado em equipamentos que manuseiam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Situações típicas de seleção incluem manutenção de bombas industriais, substituição de selos mecânicos desgastados e novos projetos de montagem de bombas.

A adequação da aplicação deve ser verificada em relação às condições reais de serviço. O esgoto pode conter partículas, os óleos podem conter aditivos e os fluidos moderadamente corrosivos podem variar em concentração. Estas diferenças podem afetar a escolha das faces de vedação e do material de vedação secundário.

Como selecionar o selo 2N correto

• Confirme primeiro o diâmetro do eixo. A faixa de tamanho 2N é de 10 a 38 mm.
• Verifique o estilo do assento estacionário e determine se G9, G6 ou G4 é necessário.
• Meça a vedação antiga e o espaço de instalação disponível quando o produto for usado como substituto.
• Forneça o meio de trabalho e qualquer informação relevante sobre concentração ou contaminação.
• Fornece temperatura operacional normal e máxima.
• Fornece pressão operacional e velocidade do eixo.
• Confirme os códigos dos materiais necessários quando eles já forem conhecidos.
• Para pedidos de reposição, envie fotos nítidas, desenhos ou uma amostra antiga sempre que possível.

Correspondência de substituição

Um substituto 2N não deve ser selecionado apenas pelo nome do modelo. Duas vedações podem parecer semelhantes, mas usam dimensões de sede, comprimentos axiais ou combinações de materiais diferentes. Antes da produção, compare o diâmetro do eixo, a disposição da sede estacionária e as principais dimensões de instalação com a vedação existente.

Se a marcação do modelo antigo estiver incompleta, a Qixing poderá revisar as dimensões, fotos ou amostras disponíveis juntamente com as condições de operação. Muitas vezes, isso é mais confiável do que tentar identificar um substituto apenas pela aparência.

Por que escolher Qixing

Qixing é a marca de selo mecânico da Ningbo Yade Fluid Connector Co., Ltd. Como fabricante de selo mecânico, oferecemos suporte a compradores industriais com tamanhos 2N padrão, bem como correspondência de OEM e substituição com base em amostras, desenhos, dimensões e condições reais de trabalho.

Para as equipes de compras, o foco não é simplesmente fornecer um número de modelo. O tamanho do eixo, sede estacionária, combinação de materiais e serviço operacional devem ser confirmados em conjunto para que a vedação fornecida corresponda aos requisitos reais de instalação.

Perguntas frequentes

O que é um selo mecânico de mola única 2N?

O 2N é um selo mecânico O-ring que usa um arranjo de mola única. Ele foi projetado para aplicações de bomba e substituição que exigem uma estrutura de vedação compacta.

Quais tamanhos de eixo estão disponíveis para o 2N?

A faixa de tamanho de eixo disponível é de 10 mm a 38 mm.

Quais são os limites operacionais do 2N?

A faixa de temperatura operacional é de -20°C a +180°C, com pressão de até 1 MPa e velocidade de deslizamento de até 15 m/s.

Qual assento estacionário é padrão para o 2N?

G9 é o assento estacionário padrão. G6 e G4 estão disponíveis como alternativas.

Com quais fluidos o 2N pode ser usado?

É adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos, desde que haja seleção correta do material.

Como devo escolher entre G9, G6 e G4?

A opção de assento deve corresponder à instalação da bomba e às dimensões existentes do assento. Para projetos de substituição, forneça uma foto ou desenho do assento antigo.

Que informações são necessárias para uma cotação 2N?

Forneça o diâmetro do eixo, os requisitos da sede, o meio de trabalho, a temperatura, a pressão, a velocidade e quaisquer dimensões disponíveis ou fotos de vedações antigas.

A Qixing pode fornecer uma substituição 2N de uma amostra?

Sim. Qixing pode revisar amostras, desenhos, fotos e dimensões medidas para correspondência de substituição.

A combinação de materiais pode ser personalizada?

As combinações de materiais podem ser revisadas de acordo com o meio manuseado e as condições operacionais.

O diâmetro do eixo é suficiente para solicitar a vedação 2N correta?

Não. O diâmetro do eixo é o ponto de partida, mas o arranjo da sede estacionária, as dimensões de instalação, os requisitos de material e as condições de operação também devem ser confirmados.
