Selo mecânico de múltiplas molas 891

Um selo mecânico multimolas usa diversas molas helicoidais pequenas espalhadas ao redor da cabeça do selo em vez de uma mola grande. As molas carregam a face rotativa uniformemente em toda a volta, o que permite que o projeto funcione com maior pressão e velocidade do que uma vedação de mola única:

• Pressão mais alta – até 2,5 MPa, versus cerca de 1,0 MPa para vedações típicas de mola única
• Carregamento facial uniforme - sem pontos altos giratórios, portanto os rostos se desgastam uniformemente
• Melhor em velocidade e desalinhamento - a força da mola equilibrada funciona mais suavemente em altas rotações

Para bombas químicas, de hidrocarbonetos e de processo, o projeto de múltiplas molas é o padrão de engenharia. O 891 é o selo mecânico multimola mais vendido da fábrica Qixing.

Por que os compradores escolhem o 891

Duas razões, além do envelope de 2,5 MPa/15 m/s. Primeiro, métrico e imperial em um catálogo: poucas fábricas de selos chinesas armazenam tamanhos em polegadas, então o selo mecânico Multi Spring 891 é uma escolha natural para compradores norte-americanos, OEMs marítimos e MRO de petróleo e gás que precisam de eixos de polegadas fracionárias. Em segundo lugar, flexibilidade total do material: qualquer combinação de faces de cerâmica, carbono, SiC ou TC, elastômero NBR/EPDM/FKM e molas SS304/SS316/Hastelloy, especificadas no pedido, sem carga de ferramenta acima do MOQ.

Especificações

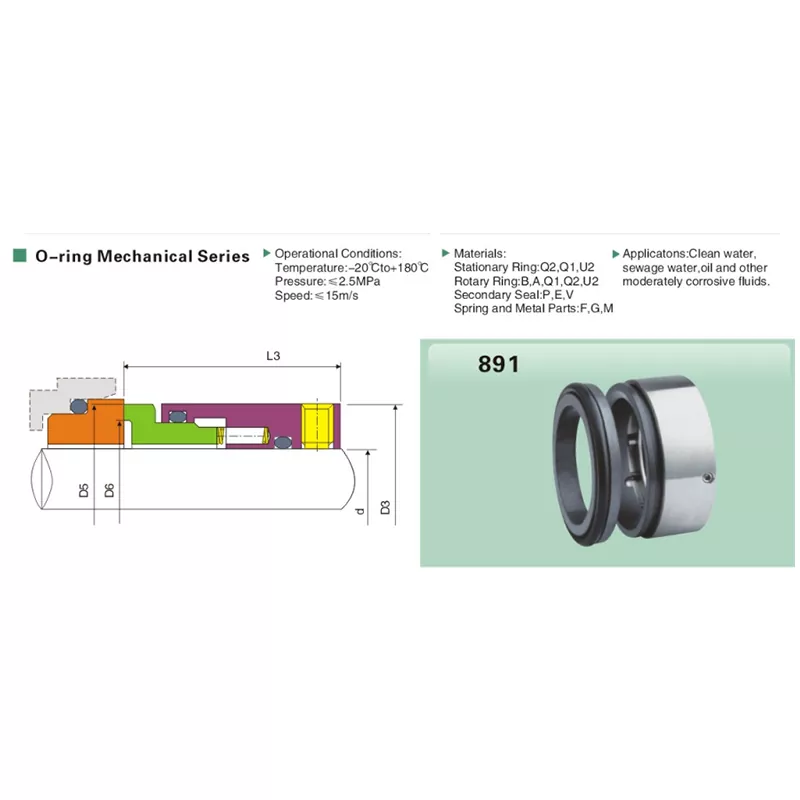

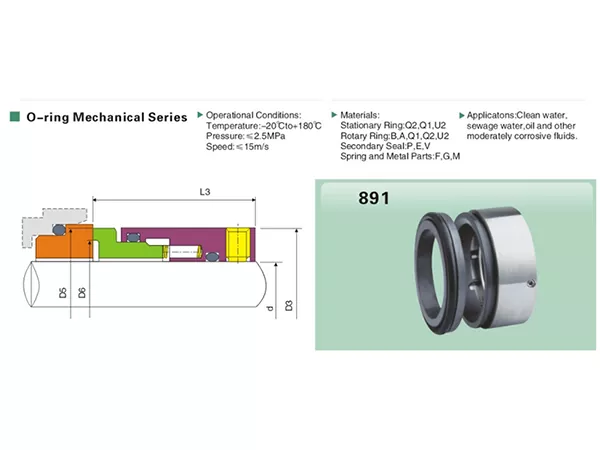

Dimensões - Métricas (mm)

O diâmetro do eixo d é o furo da cavidade de vedação. Confirme antes de fazer o pedido.

Dimensões - Imperial

Tamanhos de eixo em polegadas de 1.000" a 4.000" em passos de 1/8", furos em milímetros. A faixa imperial é exclusiva da Qixing neste tamanho e prazo de entrega.

Aplicativos

• Processamento químico - transferência de ácidos, álcalis e solventes (faces FKM + TC/SiC)
• Refino de petróleo e petroquímica - bombas de hidrocarbonetos leves e pesados
• Água e águas residuais - bombas de reforço e elevação de alta pressão
• Pasta e papel - licor negro, águas brancas, caldeira de recuperação auxiliar
• Marinha e construção naval - resfriamento de água do mar, lastro, transferência de carga (dimensionamento imperial)
• Mineração - transferência de polpa com par de faces TC/TC
• Fabricação de bombas OEM - fornecimento de selo mecânico multimola no atacado

Fabricação

Rostos lapidadas com planicidade ≤ 0,0009 mm e verificadas opticamente. Cargas de múltiplas molas testadas em lote em relação a um medidor mestre. A metalurgia da mola correspondeu à mídia solicitada. Cada selo traz um número de lote rastreável; O certificado de conformidade e o certificado de material são enviados com o pedido sem custo adicional para contas OEM e MRO.

Perguntas frequentes

Qual a diferença entre o 891 e um selo de mola única?

Uma vedação de mola única carrega a face em um ponto que gira com o eixo, causando desgaste desigual e tampando próximo a 1,0 MPa. O 891 usa múltiplas molas para carregamento uniforme e aproximadamente 2,5x a capacidade de pressão. Acima de 1,0 MPa ou 13 m/s, o design multimolas é a escolha padrão.

Qual é a pressão máxima do 891?

2,5 MPa contínuo, bidirecional. Picos curtos de alta pressão são toleráveis, mas devem ser revisados ​​com a Qixing na cotação para que o par de faces correto e o grau da mola sejam especificados.

Vocês fornecem o 891 em tamanhos de eixo imperial?

Sim - 1.000" a 4.000" em passos de 1/8", juntamente com o sistema métrico 25-100 mm. O sistema imperial é enviado com o mesmo prazo de entrega do sistema métrico, sem custo adicional de ferramentas acima do MOQ.

O 891 consegue lidar com produtos químicos agressivos?

Com faces TC/SiC ou TC/TC e elastômero FKM, suporta ácidos, álcalis e solventes fracos a moderados. Para ácidos fortes ou trabalhos agressivos em altas temperaturas, use o Selo Mecânico Resistente a Produtos Químicos Qixing 58B / 59B.

Cotação

Envie o tamanho do eixo, o par de materiais da face e a mídia para uma cotação no mesmo dia. Os tamanhos de estoque são enviados de 3 a 7 dias; Pedidos personalizados OEM de 15 a 25 dias. Compre o selo mecânico multimola 891 direto da fábrica Qixing na China a preços OEM e de atacado.
