Selo mecânico de múltiplas molas M74D

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos como meios de aplicação. O assento estacionário padrão é o G92, enquanto G9, G4 e G6 estão listados como opções alternativas de assento.

Principais recursos

• Selo mecânico multimola M74D com projeto de vedação secundária com anel de vedação.

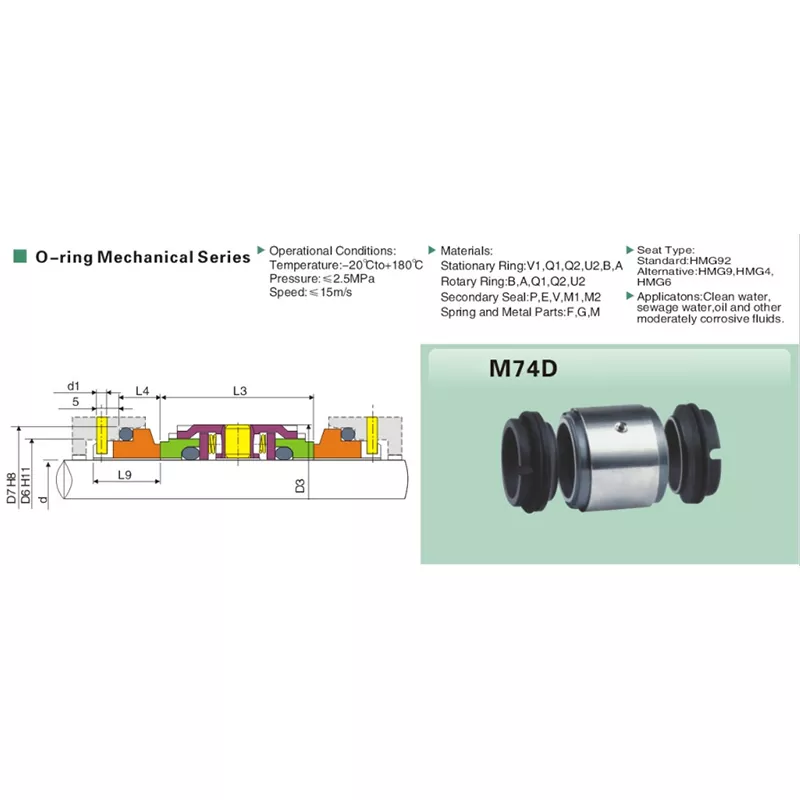

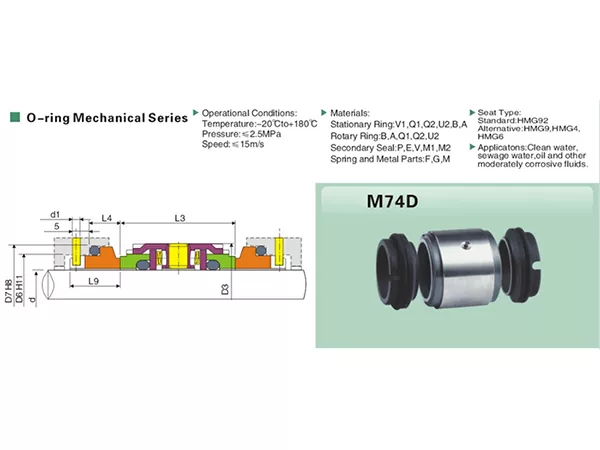

• Disposição de selo mecânico duplo conforme mostrado no desenho de especificações do produto.
• Faixa de tamanho de eixo disponível: 18-100 mm.
• Faixa de temperatura operacional: -20°C a +180°C.
• Pressão operacional máxima listada: 2,5 MPa.
• Velocidade máxima de deslizamento listada: 15 m/s.
• Tipo de assento padrão: G92; tipos de assento alternativos: G9, G4 e G6.
• Várias opções de códigos de materiais estão listadas para anéis estacionários, anéis rotativos, vedações secundárias, molas e peças metálicas.
• Listado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Especificações Técnicas

Aplicativos

O selo mecânico Multi Spring M74D pode ser considerado para manuseio de equipamentos:

• Água limpa
• Água de esgoto
• Óleo
• Outros fluidos moderadamente corrosivos

Para fluidos fora destas categorias listadas, confirme a compatibilidade da face e do elastômero antes da seleção.

Seleção de Materiais

As opções de materiais são identificadas por códigos de seleção. Os códigos disponíveis incluem:

• Anel estacionário: V1 / Q1 / Q2 / U2 / B / A
• Anel rotativo: B/A/Q1/Q2/U2
• Selo secundário: P/E/V/M1/M2
• Mola e peças metálicas: F/G/M

Como selecionar o selo M74D correto

Para confirmação e cotação mais rápidas do modelo, forneça as seguintes informações em sua consulta:

• Diâmetro do eixo necessário (d).
• Meio/fluido de trabalho.
• Temperatura operacional.
• Pressão operacional.
• Velocidade rotacional ou deslizante.
• Combinação de código de material necessária, se já especificada.
• Tipo de assento necessário (G92, G9, G4 ou G6), se conhecido.
• Modelo de vedação existente, dimensões ou fotos nítidas para consultas de substituição.

Considerações de projeto e seleção do M74D

O produto faz parte do M74D na série de selos mecânicos O-ring e apresenta um arranjo de selo mecânico duplo. Para seleção, a designação do modelo deve ser verificada juntamente com o diâmetro do eixo, dimensões de instalação, disposição da sede, combinação de código de material e condições reais de operação.

A tabela de tamanhos M74D cobre diâmetros de eixo de 18 mm a 100 mm. Várias dimensões de instalação mudam à medida que o tamanho do eixo aumenta, portanto um pedido de substituição não deve ser baseado apenas no nome M74D. Confirme o diâmetro do eixo e compare as dimensões D6, D7, D3, d1, L3, L4 e L9 listadas com a instalação existente.

As especificações do produto listam um envelope operacional de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s. O limite prático de uma configuração selecionada também pode depender da combinação real do material, das propriedades do fluido e das condições do equipamento. As aplicações próximas dos limites listados devem, portanto, ser analisadas com dados operacionais completos.

G92 está listado como assento padrão, enquanto G9, G4 e G6 estão listados como alternativos. a página de especificações do produto não fornece uma comparação detalhada de desempenho entre essas opções de assento; portanto, a escolha correta deve ser confirmada a partir da instalação existente e dos requisitos dimensionais, em vez de inferida apenas pelo código do assento.

Substituição e correspondência de aquisição

Para a compra de reposição, a designação M74D é um ponto de partida útil, mas a confirmação dimensional é importante. Para reduzir as idas e vindas durante a cotação, forneça a referência da vedação existente, o tamanho do eixo, as dimensões de instalação disponíveis, o meio de trabalho, a temperatura, a pressão, a velocidade, os requisitos de sede e quaisquer códigos de materiais conhecidos.

Se a marcação do selo original estiver desgastada ou pouco clara, fotos nítidas do selo completo, da sede estacionária e das medidas dimensionais poderão ser usadas como informações de apoio. Isto ajuda a determinar se o tamanho solicitado corresponde ao conjunto existente sem reivindicar intercambialidade universal.

Notas de seleção de aplicativos

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Estas categorias ainda podem representar condições operacionais muito diferentes. Para esgoto contendo partículas suspensas, óleos com aditivos ou meios corrosivos de composição incerta, forneça os detalhes reais do meio antes de confirmar a combinação material-código.

Para mídia fora da descrição das especificações do produto, a Qixing deve revisar as condições exigidas antes de apresentar uma configuração. Para mídias fora dessa faixa, a Qixing analisa as condições operacionais e a compatibilidade do material antes de confirmar uma configuração.

Por que escolher Qixing como seu fabricante M74D

Como fabricante e fábrica de selo mecânico multimola M74D, a Qixing pode oferecer suporte à correspondência de produtos e seleção personalizada com base no tamanho do eixo, dimensões de instalação, meio de trabalho e dados operacionais. Para consultas de substituição, nossa fábrica pode revisar informações dimensionais e fotos juntamente com a referência do modelo para que a cotação seja baseada nos parâmetros reais de seleção. Isso ajuda os compradores a se comunicarem diretamente com o fabricante, evitando reclamações de intercambialidade não comprovadas.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico Multi Spring M74D?

As especificações do produto listam tamanhos M74D de 18 mm a 100 mm de diâmetro de eixo.

Quais são os limites operacionais do M74D?

A faixa operacional listada é de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.

Com quais fluidos o M74D pode ser usado?

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais tipos de assento estão disponíveis?

G92 está listado como assento padrão. G9, G4 e G6 estão listados como assentos alternativos.

O M74D é um selo mecânico duplo?

o desenho de especificações do produto mostra o M74D como um arranjo de vedação mecânica dupla dentro da série mecânica de O-ring.

Como escolho o tamanho correto do M74D?

Comece com o diâmetro do eixo e depois confirme as dimensões D6, D7, D3, d1, L3, L4 e L9 listadas juntamente com as condições de operação.

O M74D pode ser usado para fluidos fortemente corrosivos?

as especificações do produto indicam apenas outros fluidos moderadamente corrosivos. O serviço corrosivo mais forte requer compatibilidade de material e confirmação total das condições de operação antes da seleção.

Que informações devo enviar para uma cotação do M74D?

Envie o diâmetro do eixo, meio de trabalho, temperatura, pressão, velocidade, requisitos de sede e quaisquer códigos de materiais conhecidos. Para substituição, inclua o modelo existente, dimensões e fotos.

Qual a diferença entre os assentos G92, G9, G4 e G6?

As especificações do produto identificam o G92 como padrão e o G9, G4 e G6 como alternativas, mas não fornecem uma comparação detalhada de desempenho. A seleção deve, portanto, basear-se nos requisitos dimensionais e de instalação.

O número do modelo por si só é suficiente para solicitar uma vedação M74D de reposição?

Nem sempre. Uma correspondência mais confiável deve incluir o tamanho do eixo, as dimensões de instalação, a disposição da sede e as condições de operação, além da designação do modelo.

Tabela de dimensões M74D

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação M74D voltada para Qixing.
