Selo mecânico de múltiplas molas M74
O selo mecânico multimola Qixing M74 se adapta a quase todas as cavidades de bombas europeias. Classificado para +190C e 1,2 MPa em tamanhos de eixo de 14 mm a 100 mm, é o selo mecânico multimola para especificar quando a flexibilidade da sede-cavidade e o serviço em alta temperatura são mais importantes do que a pressão máxima. Compre direto da fábrica Qixing na China.
De relance
| Tipos de assento | Padrão G9 (DIN 24960); Alternativas G4 e G6 |
| Temperatura | -20°C a +190°C (elastômero FKM) |
| Pressão | ≤ 1,2 MPa |
| Velocidade do eixo | ≤ 15m/s |
| Tamanhos de eixo | 14 mm a 100 mm (30 tamanhos) |
| Construção | Múltiplas molas helicoidais, extremidade única, bidirecionais |
| Tempo de espera | Estoque de 3 a 7 dias; 15-25 dias OEM personalizado |
Três tipos de assento, uma linha de vedação
A sede é o que decide se uma vedação cai em uma determinada cavidade da bomba. O M74 é fornecido em três assentos padrão, portanto, um único tamanho de estoque cobre a maioria das geometrias de bombas centrífugas no mercado - e é por isso que os distribuidores MRO podem substituir vários SKUs de vedação herdados por um M74:
- G9 (DIN 24960) -o assento padrão e o perfil europeu mais comum; cerca de 70% dos pedidos do M74 são enviados com ele.
- G4 -perfil de cavidade mais profunda para carcaças de bombas europeias mais antigas.
- G6 -Cavidade estilo API para corpos de bombas modernos.
Especificações
| Parâmetro | Valor | Parâmetro | Valor |
| Diâmetro do eixo | 14 mm a 100 mm | Rosto estacionário | SiC / TC / Cerâmica |
| Temperatura | -20°C a +190°C | Face rotativa | Carbono / SiC / TC |
| Pressão | ≤ 1,2 MPa | Elastômero | NBR/EPDM/FKM |
| Velocidade do eixo | ≤ 15m/s | Mola e metal | SS304/SS316 |

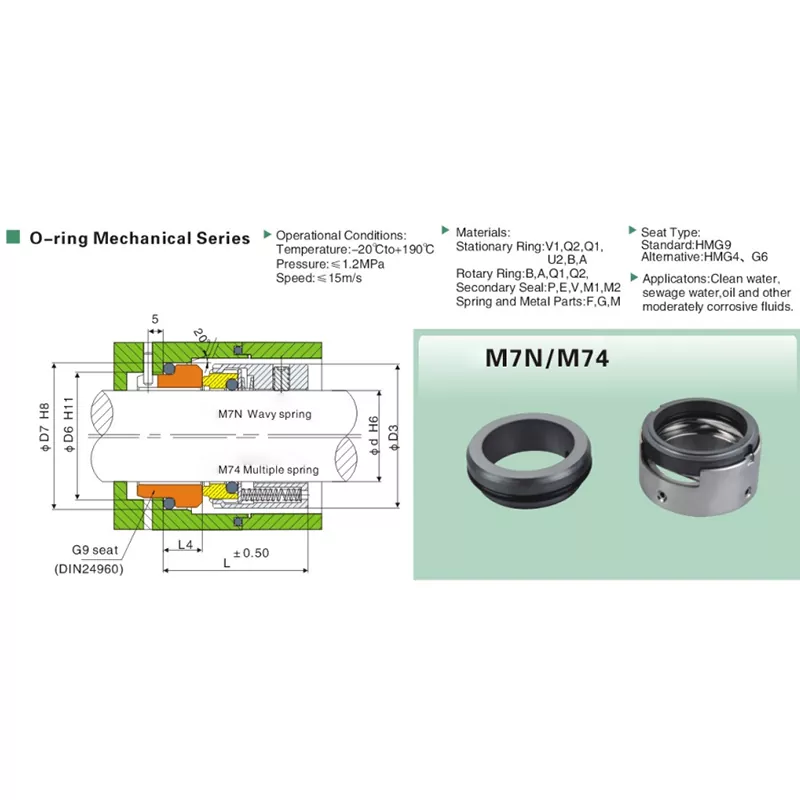

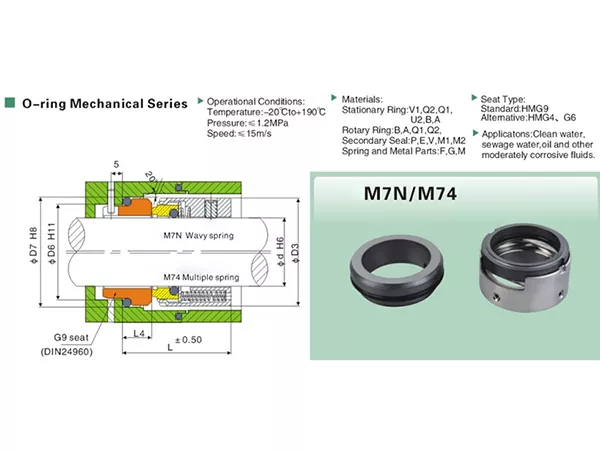

Tabela de Dimensões
Todas as dimensões em milímetros. Confirme o diâmetro do eixo na cavidade de vedação antes de fazer o pedido.
| Modelo | d | D3 | D6 | D7 | L | L4 |
| M74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| M74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| M74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| M74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| M74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| M74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| M74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| M74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| M74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| M74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| M74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| M74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| M74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| M74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| M74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| M74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| M74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| M74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| M74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| M74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| M74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| M74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| M74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| M74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| M74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| M74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| M74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| M74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| M74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
Como especificar seu M74
Quatro opções definem um pedido de selo mecânico multimola M74; confirme cada um na cotação e Qixing cuida do resto:
- Tamanho do eixo -14 a 100 mm, medido na cavidade de vedação (não na placa de identificação da bomba).
- Tipo de assento -Padrão G9, G4 ou G6; nenhuma penalidade de lead time para qualquer um dos três.
- Par de rostos -Cerâmica/Carbono (água limpa), SiC/Carbono (esgoto), SiC/SiC (óleo quente), TC/Carbono (produto químico suave), TC/TC (serviço severo).
- Elastômero -NBR (água), EPDM (água quente, CIP, produtos químicos fracos), FKM (faixa completa de +190°C e meios agressivos).
Aplicativos
- Processamento químico - bombas de transferência e dosagem moderadamente corrosivas (elastômero FKM)
- Farmacêutica e biotecnológica - bombas de transferência de grau USP
- Alimentos, bebidas e laticínios - loops CIP e transferência de produtos (elastômero EPDM)
- Salas de plantas HVAC - água gelada, água quente e circulação de condensador
- Água industrial e águas residuais - serviço de reforço, transferência e estação elevatória
- Fabricação de bombas OEM - fornecimento no atacado de selos mecânicos de múltiplas molas para plataformas de marca própria
Fabricação
Faces lapidadas com planicidade ≤ 0,0009 mm e verificadas opticamente. Carga de fechamento com múltiplas molas testada em lote em relação a um medidor mestre; Durômetro de anel de vedação verificado na inspeção de entrada. As peças defeituosas são descartadas e não retrabalhadas. Certificado de Conformidade, certificados de materiais e relatórios dimensionais disponíveis mediante solicitação, sem custo adicional para contas OEM.
Cotação
Envie o tamanho do eixo, tipo de sede, par de faces e mídia para uma cotação no mesmo dia. Os tamanhos de estoque são enviados de 3 a 7 dias; Pedidos personalizados OEM de 15 a 25 dias. Compre o selo mecânico multimola M74 direto da fábrica Qixing na China a preços OEM e de atacado.
