Selo mecânico de múltiplas molas H74D

As especificações do produto listam temperaturas de operação de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s. Água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos são listados como meios de aplicação. G92 é o assento estacionário padrão, com G9, G4 e G6 listados como alternativas.

Principais recursos

• Selo mecânico multimola H74D com vedação secundária O-ring.

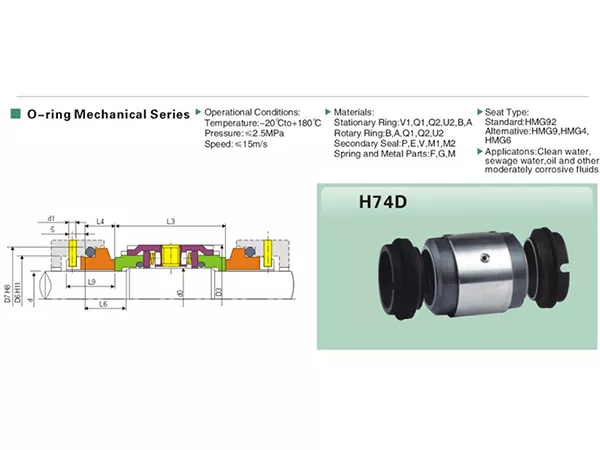

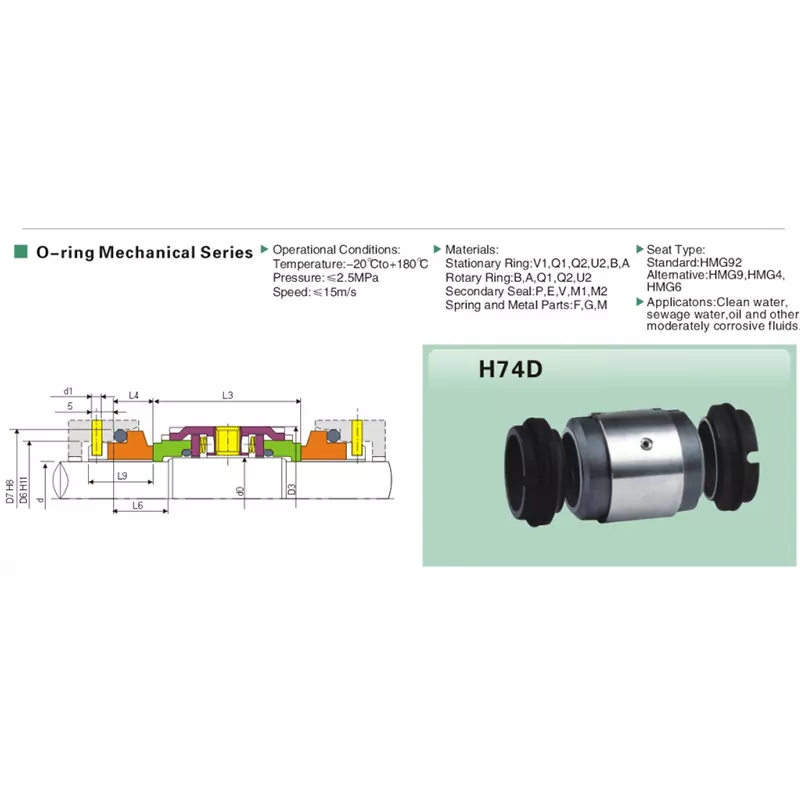

• Arranjo de selo mecânico duplo mostrado no desenho de especificações do produto.
• Faixa de tamanho de eixo disponível: 14-100 mm.
• Faixa de temperatura operacional: -20°C a +180°C.
• Pressão operacional máxima listada: 2,5 MPa.
• Velocidade máxima de deslizamento listada: 15 m/s.
• Tipo de assento padrão: G92; tipos de assento alternativos: G9, G4 e G6.
• Várias opções de códigos de materiais estão listadas para anéis estacionários, anéis rotativos, vedações secundárias, molas e peças metálicas.
• Listado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.
• A personalização de fábrica e a correspondência do produto podem ser discutidas de acordo com o tamanho do eixo, meio e condições operacionais.

Especificações Técnicas

Aplicativos

O selo mecânico multimola H74D pode ser considerado para manuseio de equipamentos:

• Água limpa
• Água de esgoto
• Óleo
• Outros fluidos moderadamente corrosivos

Para mídias fora dessas categorias listadas, a compatibilidade do material e as condições operacionais devem ser confirmadas antes da seleção.

Seleção de Materiais

As especificações do produto fornecem opções de materiais como códigos. Para evitar a atribuição de nomes de materiais não suportados, esta página mantém esses códigos exatamente como listados:

• Anel estacionário: V1 / Q1 / Q2 / U2 / B / A
• Anel rotativo: B/A/Q1/Q2/U2
• Selo secundário: P/E/V/M1/M2
• Mola e peças metálicas: F/G/M

Considerações de projeto e seleção do H74D

O H74D pertence à série mecânica de O-ring das especificações do produto e é mostrado com um arranjo de vedação mecânica dupla. Para seleção, o modelo deve ser verificado juntamente com o diâmetro do eixo, dimensões de instalação, disposição da sede, combinação de código de material e condições reais de operação.

A faixa de tamanho do H74D começa em 14 mm e se estende até 100 mm. Dimensões como d0, D3, D6, D7, d1, L6, L3, L4 e L9 variam de acordo com o tamanho. Um pedido de substituição não deve, portanto, basear-se apenas na designação H74D; o tamanho do eixo e as dimensões de instalação também devem ser confirmados em relação à vedação existente ou ao desenho do equipamento.

As especificações do produto listam -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s. A adequação real também pode depender da combinação de materiais, propriedades do meio, lubrificação e condições do equipamento. As aplicações próximas dos limites listados devem ser analisadas com dados operacionais completos.

G92 está listado como assento padrão, enquanto G9, G4 e G6 são alternativas. As especificações técnicas não fornecem uma comparação detalhada de desempenho entre essas opções de assento, portanto a seleção deve ser baseada na geometria de instalação necessária e nos detalhes confirmados da aplicação.

Substituição e correspondência de aquisição

Para compra de reposição, forneça o modelo de vedação existente, diâmetro do eixo, dimensões de instalação disponíveis, meio de trabalho, temperatura, pressão, velocidade, requisitos de sede e quaisquer códigos de materiais conhecidos. Fotos nítidas da vedação completa e da sede estacionária também podem ajudar a Qixing a comparar o tamanho solicitado com a montagem existente.

A Qixing fabrica e fornece selos mecânicos e oferece suporte à correspondência personalizada quando uma configuração padrão não atende totalmente à instalação necessária. A confirmação dimensional é importante antes da produção ou cotação, principalmente quando a identificação do selo original está incompleta.

Notas de seleção de aplicativos

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. Esses meios podem representar diferentes condições operacionais, portanto, detalhes sobre sólidos suspensos, aditivos, concentração, temperatura e outros fluidos devem ser fornecidos quando puderem afetar a seleção do material.

Para mídia fora da descrição das especificações do produto, a Qixing deve revisar todas as condições operacionais antes de confirmar uma configuração. Isto mantém o processo de seleção tecnicamente fundamentado, sem fazer alegações de uso universal infundadas.

Como Encomendar/Solicitar um Orçamento

Para confirmação mais rápida do modelo e cotação de fábrica, envie:

• Diâmetro do eixo necessário (d).
• Meio/fluido de trabalho.
• Temperatura operacional.
• Pressão operacional.
• Velocidade rotacional ou deslizante.
• Combinação de código de material necessária, se conhecida.
• Tipo de assento necessário (G92, G9, G4 ou G6), se conhecido.
• Modelo de vedação existente, dimensões ou fotos nítidas para consultas de substituição.
• Quantidade necessária e quaisquer requisitos de personalização.

Por que escolher Qixing como seu fabricante H74D

Qixing, a marca de selos mecânicos da Ningbo Yade Fluid Connector Co., Ltd, fabrica e fornece selos mecânicos para clientes industriais. Para consultas sobre H74D, nossa fábrica pode revisar o tamanho do eixo, dimensões, condições médias e operacionais para oferecer suporte à correspondência de produtos, seleção de código de material e requisitos personalizados.

Para projetos de substituição, a Qixing pode comparar a referência do modelo com dados dimensionais e fotos antes da cotação. Esta abordagem direta à fábrica ajuda os compradores a comunicar claramente os requisitos técnicos, mantendo a configuração solicitada vinculada às condições reais de operação e instalação.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico multimola H74D?

As especificações do produto listam tamanhos de eixo H74D de 14 mm a 100 mm.

Quais são os limites operacionais listados do H74D?

As especificações do produto listam temperaturas de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.

Com quais fluidos o H74D pode ser usado?

As especificações técnicas listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

O H74D é um selo mecânico duplo?

o desenho de especificações do produto mostra o H74D com um arranjo de vedação mecânica dupla na série mecânica O-ring.

Quais tipos de assento estão disponíveis para o H74D?

G92 é o assento padrão, enquanto G9, G4 e G6 estão disponíveis como opções alternativas de assento.

Como escolho o tamanho correto do H74D?

Comece com o diâmetro do eixo e depois confirme as dimensões d0, D3, D6, D7, d1, L6, L3, L4 e L9 listadas juntamente com as condições de operação.

A Qixing pode personalizar o selo mecânico H74D?

Qixing é fabricante e fornecedor de fábrica. Os requisitos personalizados podem ser revisados ​​de acordo com as dimensões, materiais, condições operacionais e detalhes do pedido necessários.

Que informações devo enviar para uma cotação?

Envie tamanho do eixo, meio, temperatura, pressão, velocidade, necessidade de sede, necessidade de material, quantidade e, para reposição, modelo existente, dimensões e fotos.

O H74D pode ser usado para fluidos fortemente corrosivos?

as especificações do produto indicam apenas outros fluidos moderadamente corrosivos. O serviço corrosivo mais forte requer confirmação detalhada da compatibilidade do meio e do material antes da seleção.

O número do modelo H74D é suficiente para um pedido de substituição?

Nem sempre. Uma correspondência mais confiável deve incluir o tamanho do eixo, as dimensões de instalação, a disposição da sede e as condições de operação, além da designação do modelo.

Tabela de dimensões H74D

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação H74D voltada para Qixing.
