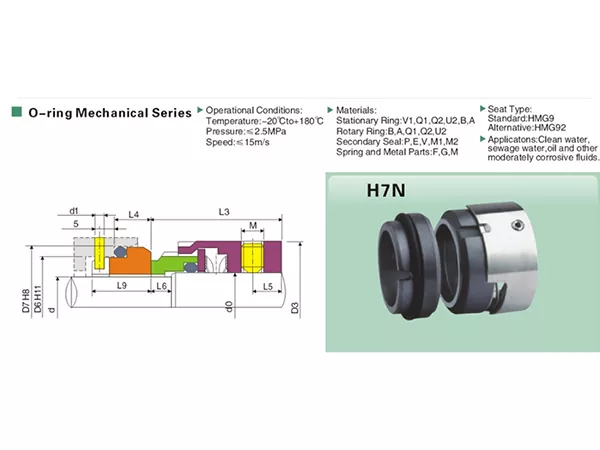

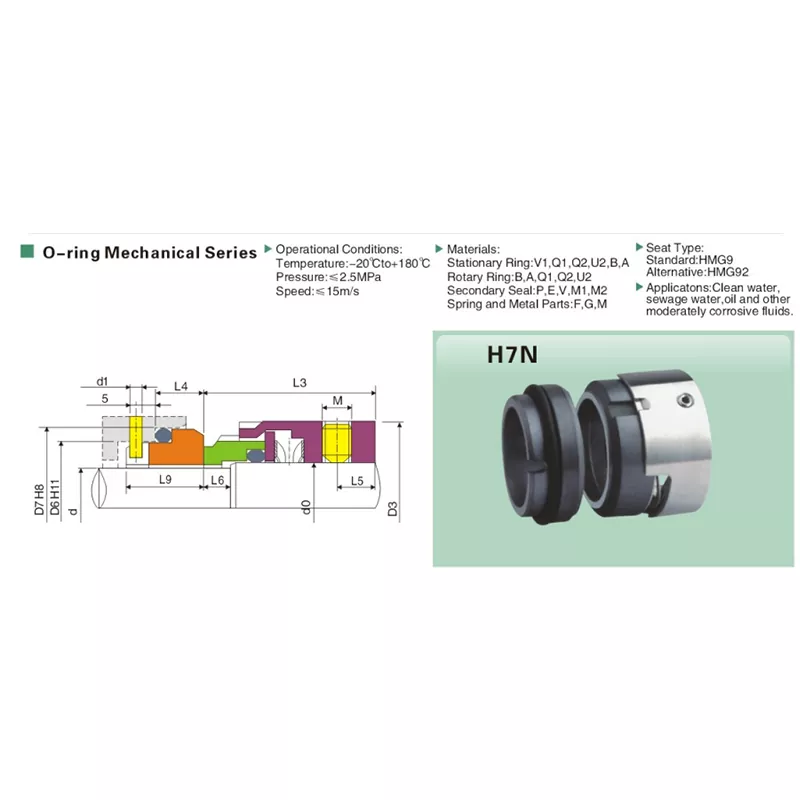

Selo mecânico de múltiplas molas H7N

O selo mecânico multimola Qixing H7N é um selo mecânico O-ring projetado para uma ampla gama de aplicações de manuseio de fluidos. Está disponível para tamanhos de eixo de 14 mm a 100 mm e suporta temperaturas de operação de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s. A vedação pode ser configurada com múltiplas faces, vedação secundária, mola e combinações de materiais de peças metálicas de acordo com os requisitos da aplicação.

Os meios típicos listados para o H7N incluem água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos. O tipo de assento padrão é o G9, com o G92 disponível como alternativa.

Principais recursos

• Selo mecânico multimola H7N com design de vedação secundária de anel de vedação.
• Faixa de tamanho de eixo disponível: 14-100 mm.
• Faixa de temperatura operacional: -20°C a +180°C.
• Pressão máxima de operação: 2,5 MPa.
• Velocidade máxima de deslizamento: 15 m/s.
• Tipo de assento padrão: G9; tipo de assento alternativo: G92.
• Opções de código de material estão disponíveis para anéis estacionários, anéis rotativos, vedações secundárias, molas e peças metálicas.
• Adequado para água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos, conforme listado nas especificações do produto.

Especificações Técnicas

Aplicativos

O selo mecânico multimola H7N pode ser considerado para manuseio de equipamentos:

• Água limpa
• Água de esgoto
• Óleo
• Outros fluidos moderadamente corrosivos

Para fluidos fora destas categorias listadas, confirme a compatibilidade da face e do elastômero antes da seleção.

Seleção de Materiais

As opções de materiais são identificadas por códigos de seleção. Os códigos disponíveis incluem:

• Anel estacionário: V1 / Q1 / Q2 / U2 / B / A
• Anel rotativo: B/A/Q1/Q2/U2
• Selo secundário: P/E/V/M1/M2
• Mola e peças metálicas: F/G/M

Como selecionar o selo H7N correto

Para confirmação e cotação mais rápidas do modelo, forneça as seguintes informações em sua consulta:

• Diâmetro do eixo necessário (d).
• Meio/fluido de trabalho.
• Temperatura operacional.
• Pressão operacional.
• Velocidade rotacional ou deslizante.
• Combinação de código de material necessária, se já especificada.
• Tipo de assento necessário (G9 ou G92), se conhecido.

Considerações sobre design e seleção do H7N

O produto é classificado como H7N como parte de uma série de selos mecânicos O-ring e o identifica como um projeto de múltiplas molas. Para a seleção do produto, a etapa mais importante é combinar o tamanho da vedação, os limites operacionais, a disposição da sede e a combinação do código do material com o equipamento real e as condições do fluido, em vez de confiar apenas no nome do modelo.

A série H7N cobre diâmetros de eixo de 14 mm a 100 mm. Como a tabela dimensional muda com o tamanho do eixo, os compradores que substituem uma vedação existente devem comparar o diâmetro do eixo e as dimensões de instalação listadas antes de fazer o pedido. Isto é especialmente importante quando o H7N é fornecido como substituto de um selo mecânico existente.

As especificações do produto fornecem uma faixa de temperatura de -20°C a +180°C, pressão máxima de 2,5 MPa e velocidade máxima de deslizamento de 15 m/s. Esses valores descrevem o envelope operacional listado, mas o limite final utilizável também pode depender da face selecionada e dos materiais de elastômero, do meio manuseado e das condições reais do equipamento. Quando a aplicação estiver próxima dos limites indicados, forneça os dados operacionais completos para confirmação.

Para o assento estacionário, o G9 é listado como opção padrão e o G92 como alternativa. Se uma vedação de substituição estiver sendo combinada com uma instalação existente, o tipo de sede e as dimensões relevantes deverão ser confirmados juntamente com o conjunto de vedação rotativa.

Substituição e correspondência de aquisição

Para consultas de substituição e compra, a designação do modelo H7N é um ponto de partida útil, mas deve ser apoiada por informações dimensionais e operacionais. Fornecer os seguintes detalhes pode reduzir as idas e vindas durante a confirmação do modelo:

• Modelo de vedação existente ou referência, se disponível.
• Diâmetro do eixo e dimensões principais de instalação.
• Informações sobre bombas ou equipamentos, quando disponíveis.
• Meio de trabalho e se estão presentes sólidos ou componentes corrosivos.
• Temperatura e pressão de operação normal e máxima.
• Velocidade de rotação ou velocidade de deslizamento necessária.
• Tipo de assento preferido e combinação de código de material, se já especificado.

Se o selo original estiver desgastado ou a marcação do modelo não for clara, a correspondência dimensional torna-se especialmente importante. Uma foto nítida da vedação antiga juntamente com o tamanho do eixo e as condições de operação também podem ser usadas como informações de apoio para a correspondência do produto.

Notas de seleção de aplicativos

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos para esta série. Estas categorias abrangem diferentes condições químicas e operacionais, portanto o nome do fluido por si só não é suficiente para determinar a combinação final do material. Para esgoto ou fluidos contendo partículas suspensas e para óleos ou meios corrosivos com aditivos incomuns, forneça os detalhes reais do meio antes de confirmar os materiais de vedação.

Para aplicações fora das categorias de mídia indicadas nas especificações do produto, a Qixing deve primeiro verificar as condições operacionais solicitadas e a compatibilidade do material antes de apresentar uma configuração. Isto evita apresentar uma reivindicação de uso universal não suportada para o H7N.

Por que escolher Qixing como seu fabricante H7N

Como fabricante e fábrica de selo mecânico multimola H7N, a Qixing pode oferecer suporte à correspondência de produtos e seleção personalizada com base no tamanho do eixo, dimensões de instalação, meio de trabalho e dados operacionais. Para consultas de substituição, nossa fábrica pode revisar informações dimensionais e fotos junto com a referência do modelo antes da cotação. Este fluxo de trabalho baseado no fabricante ajuda os compradores a confirmar a configuração solicitada, mantendo a seleção baseada nos dados técnicos fornecidos.

Perguntas frequentes

Quais tamanhos estão disponíveis para o selo mecânico Multi Spring H7N?

As especificações do produto listam tamanhos H7N de 14 mm a 100 mm de diâmetro de eixo.

Quais são os limites operacionais do H7N?

A faixa operacional listada é de -20°C a +180°C, pressão de até 2,5 MPa e velocidade de deslizamento de até 15 m/s.

Com quais fluidos o H7N pode ser usado?

As especificações do produto listam água limpa, água de esgoto, óleo e outros fluidos moderadamente corrosivos.

Quais tipos de assento estão disponíveis?

O assento padrão listado é o G9 e o assento alternativo é o G92.

Como escolho o tamanho H7N correto?

Comece com o diâmetro do eixo e, em seguida, confirme os requisitos dimensionais e as condições operacionais em relação à tabela de tamanhos.

Posso usar o H7N para um fluido fortemente corrosivo?

as especificações do produto indicam apenas fluidos moderadamente corrosivos. Para meios corrosivos mais fortes, a compatibilidade do material e as condições operacionais completas devem ser confirmadas antes da seleção.

Que informações devo enviar para uma cotação de H7N?

Envie o diâmetro do eixo necessário, meio de trabalho, temperatura operacional, pressão, velocidade e qualquer sede conhecida ou requisitos de código de material. Se a consulta for para substituição, inclua a referência do modelo existente e as dimensões disponíveis.

Qual é a diferença entre as opções G9 e G92?

As especificações do produto identificam o G9 como assento padrão e o G92 como assento alternativo. Ele não fornece uma comparação detalhada de desempenho, portanto a escolha correta deve ser confirmada a partir dos requisitos dimensionais e de instalação.

A combinação de materiais H7N pode ser alterada para diferentes mídias?

As especificações do produto listam vários códigos de materiais para anel estacionário, anel rotativo, vedação secundária, mola e peças metálicas. A combinação final deve ser selecionada de acordo com o meio manuseado e as condições operacionais.

O número do modelo por si só é suficiente para solicitar uma vedação H7N de reposição?

Nem sempre. Para uma correspondência de substituição mais confiável, confirme o diâmetro do eixo, os dados dimensionais, a disposição do assento e as condições operacionais, além da designação do modelo.

Para compradores que procuram um fabricante, fábrica ou fornecedor de selo mecânico de mola múltipla H7N, a correspondência de tamanho e condição operacional deve ser concluída antes da compra. Qixing pode oferecer suporte à seleção personalizada revisando o diâmetro do eixo, meio, pressão, temperatura, velocidade, tipo de sede e códigos de materiais disponíveis antes da cotação da fábrica e confirmação da produção.

Tabela de dimensões H7N

As dimensões são mostradas em milímetros. Os nomes dos modelos abaixo usam a designação H7N voltada para Qixing.
