Selo mecânico de mola única 7D
O selo mecânico de mola única 7D foi desenvolvido para oferecer calor e velocidade. Com um projeto de empurrador de O-ring classificado para +200C e 18 m/s, ele funciona onde as vedações de mola única padrão desaparecem - água quente, mídia térmica e bombas motorizadas de dois polos de alta velocidade. Tamanhos de eixo de 10 mm a 100 mm, pressão de 0,8 MPa. Contate-nos para cotação!
O 7D troca a classificação de pressão mais alta de vedações empurradoras como o Z2 por uma janela mais ampla de temperatura e velocidade. Isso o torna o selo mecânico de mola única ideal para bombas de pressão moderada que esquentam ou giram rapidamente - não para serviços de alta pressão, onde um selo balanceado ou de múltiplas molas é a melhor escolha.
O selo mecânico de mola única 7D foi desenvolvido para oferecer calor e velocidade. Com um design de empurrador de O-ring classificado para +200°C e 18 m/s, ele funciona onde as vedações de mola única padrão desaparecem - água quente, meios térmicos e bombas motorizadas de dois polos de alta velocidade. Tamanhos de eixo de 10 mm a 100 mm, pressão de 0,8 MPa. Compre o selo mecânico de mola única 7D direto da fábrica Qixing na China a preços OEM e de atacado.
O 7D troca a classificação de pressão mais alta de vedações empurradoras como o Z2 por uma janela mais ampla de temperatura e velocidade. Isso o torna o selo mecânico de mola única ideal para bombas de pressão moderada que esquentam ou giram rapidamente - não para serviços de alta pressão, onde um selo balanceado ou de múltiplas molas é a melhor escolha.
Quando a 7D é a escolha certa
Três condições apontam para o 7D em relação a uma vedação de mola única padrão:
- Alta temperatura da mídia.A +200°C com O-rings FKM, o 7D lida com água quente, óleo quente, fluido térmico e condensado quente que endureceria ou extrudaria o elastômero em uma vedação padrão classificada para +150°C.
- Alta velocidade do eixo.A classificação de 18 m/s abrange motobombas e boosters rápidos de dois polos. Em um eixo de 50 mm com aproximadamente 6.800 rpm de altura livre de velocidade de superfície - bem acima dos limites padrão de mola única.
- Pressão moderada.Abaixo de 0,8 MPa o 7D é eficiente e de longa duração. Acima dele, avance para um O-ring balanceado ou vedação de múltiplas molas; o 7D não é um projeto de alta pressão e não deve ser especificado como tal.
Por que o design do empurrador de anel de vedação é adequado ao calor
O 7D usa um O-ring como vedação secundária que desliza axialmente ao longo do eixo (um design de empurrador) em vez de um fole de borracha fixo. Seguem-se duas coisas. Primeiro, o O-ring pode ser FKM, que mantém estabilidade química e térmica a +200°C, onde o NBR e o EPDM não conseguem. Em segundo lugar, a ação do empurrador permite que a face da vedação acompanhe o desgaste e o crescimento térmico em alta temperatura sem perder contato - a razão pela qual o 7D continua vedando através do ciclo térmico que abre as vedações do fole. As faces SiC/SiC ou SiC/Carbono dissipam o calor friccional gerado a 18 m/s, mantendo a interface de operação dentro da tolerância.
Especificações
| Parâmetro | Valor | Parâmetro | Valor |
| Diâmetro do eixo | 10 mm a 100 mm | Rosto estacionário | SiC / TC / Carbono |
| Temperatura | -30°C a +200°C | Face rotativa | SiC / Carbono / TC |
| Pressão | ≤ 0,8 MPa | Selo secundário | FKM / EPDM / NBR (anel de vedação) |
| Velocidade do eixo | ≤ 18m/s | Mola e metal | SS304/SS316 |
| Construção | Mola única, empurrador de O-ring, bidirecional | Rotação | Ambas as direções |

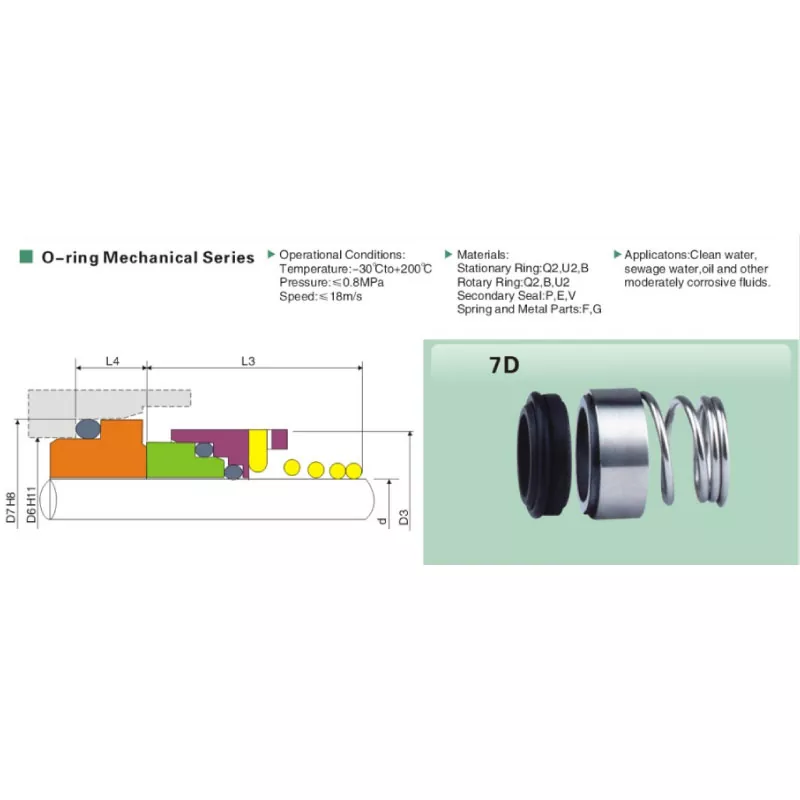

Tabela de Dimensões
Todas as dimensões em milímetros. O diâmetro do eixo d é medido na cavidade de vedação. A 7D cobre 10 mm a 100 mm em 33 tamanhos padrão.
| Modelo | d | D7 | D6 | D3 | L3 | L4 |
| 7D-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7D-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7D-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7D-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7D-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7D-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7D-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7D-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7D-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7D-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7D-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7D-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7D-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7D-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7D-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7D-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7D-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7D-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7D-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7D-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7D-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7D-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
Aplicativos
- Circulação de água quente - circuitos de caldeiras, sistemas de aquecimento, água quente sanitária
- Bombas de óleo térmico e fluido de transferência de calor (O-ring FKM)
- Booster de alta velocidade e bombas motorizadas bipolares
- Bombas de condensado e poços quentes em usinas de vapor
- Transferência química leve em temperatura elevada e pressão moderada
- Plataformas de bombas OEM especificando um selo mecânico de mola única para alta temperatura
Fabricação
Faces lapidadas com planicidade ≤ 0,0009 mm e verificadas opticamente. O-rings FKM qualificados para a faixa de serviço de +200°C. Cada selo mecânico de mola única 7D é verificado quanto à dimensão e testado quanto à carga da mola antes da embalagem; Certificado de conformidade e certificado de material são enviados com o pedido, mediante solicitação.
Cotação
Envie o tamanho do eixo, a temperatura do meio e a velocidade do eixo para uma cotação no mesmo dia. Os tamanhos de estoque são enviados de 3 a 7 dias; Pedidos personalizados OEM de 15 a 25 dias. Compre o selo mecânico de mola única 7D direto da fábrica Qixing na China a preços OEM e de atacado.
